製品開発の短納期化や顧客要求の多様化が進む中、機械部品設計では「設計変更への対応力」がこれまで以上に重要になってきています。設計変更は、顧客からの仕様変更、試作結果の反映、コストダウン、材料や購入部品の変更など、さまざまな理由で発生します。より良い製品へ近づけるために必要なプロセスですが、1つの変更が関連部品や図面、部品表、製造工程へ波及すると、大きな手戻りにつながります。
本記事では、設計変更が大きな負担となる理由を整理し、変化に強い設計プロセスの考え方と、3D CAD「ZW3D」を活用した改善方法を解説します。

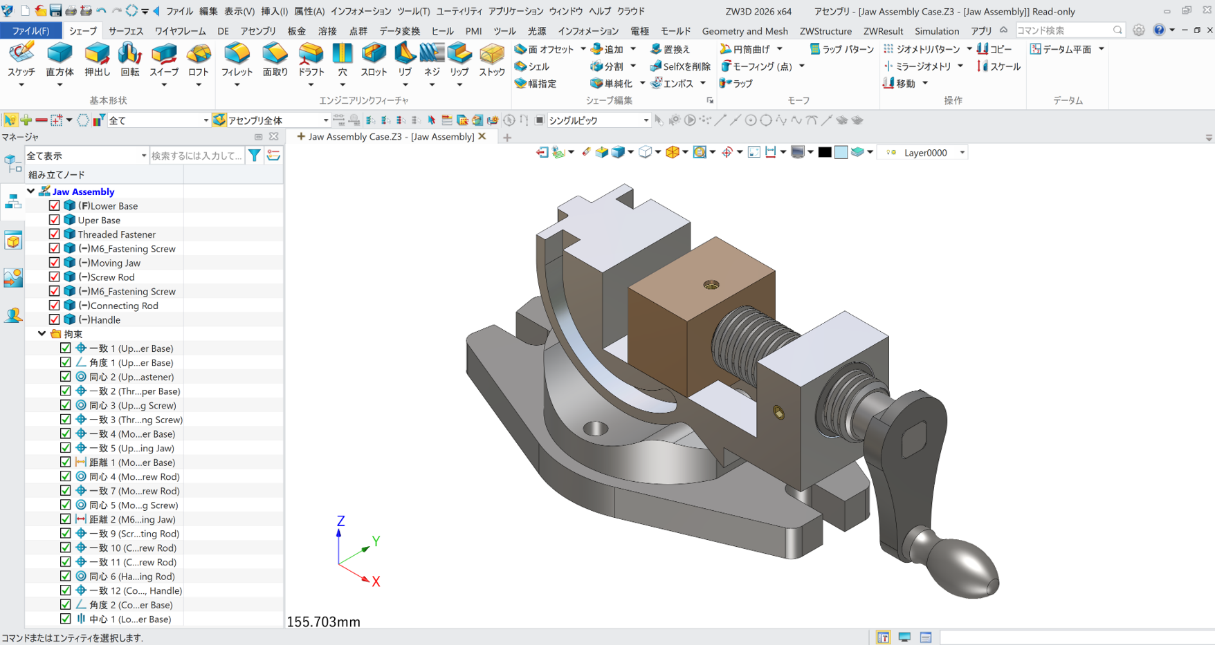

図1：ZW3Dの操作画面例
なぜ機械部品設計では設計変更対応が大きな負担になるのか
機械部品は、他の部品と組み合わされて、位置関係や寸法、公差、強度、加工方法などの条件を満たすことで製品として成立します。そのため、1つの部品を変更すると周辺の部品や製造情報にも影響が及びます。
例えば、部品の取付穴を移動する場合、相手部品の穴位置、ボルトの長さ、工具の進入性、組立性なども確認しなければなりません。部品図や組立図、部品表に加え、変更内容によっては治具、加工プログラム（CAM）、検査方法の見直しも必要です。
特に、部品、アセンブリ、2D図面を個別に修正している環境では、更新対象の洗い出しと照合に時間がかかります。修正漏れによって「3Dモデルは最新版だが、現場へ渡した図面は変更前のまま」といった不整合が発生する可能性もあります。

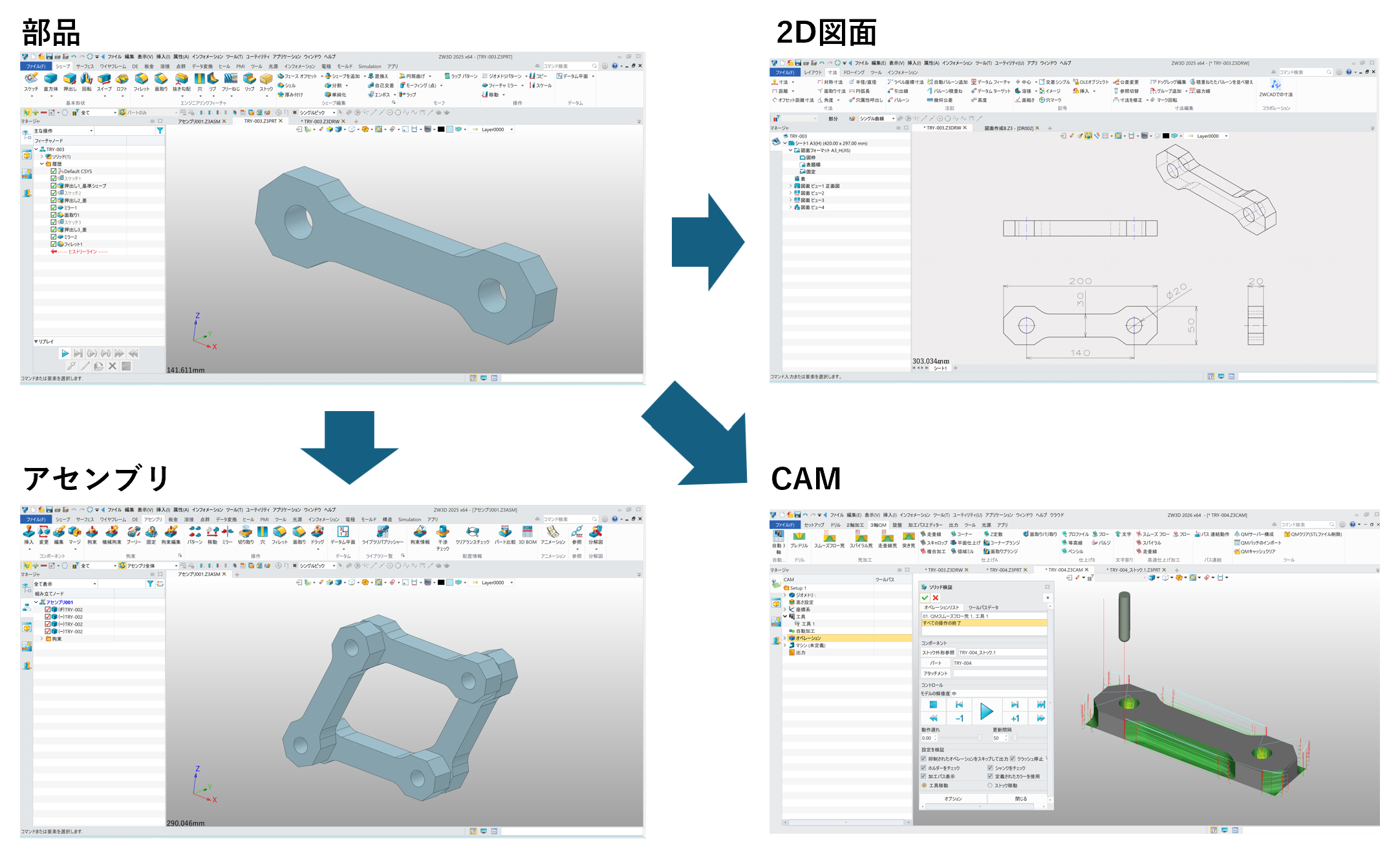

図2：ZW3Dは、部品からアセンブリ、2D図面、CAMまでがシームレスにつながっています。
設計変更によって発生する手戻りが開発効率を低下させる理由
設計変更による手戻りは、単に修正時間が増えるだけではありません。1つの寸法変更でも、関連部品や図面、部品表を個別に更新すれば、作業は連鎖的に増加します。手作業による転記や修正が増えるほど、寸法の修正漏れ、古い図面の配布、部品数量の間違いなども起こりやすくなります。
また、問題の発見が遅くなるほど、設計変更のためのコストは大きくなります。設計段階であればデータの修正で済みますが、加工や組立を始めた後では、材料の再手配、部品の再加工、治具の修正、納期の再調整が必要になることもあります。
設計者が図面の描き直しやデータ間の照合に追われてしまうと、本来注力すべき機能、品質、コスト、製造性の検討時間も減ってしまいます。設計変更の効率化は、作業時間を短縮するだけでなく、設計の付加価値を高めるうえでも重要です。
変化の多い製品開発で求められる新しい設計プロセス
設計変更への対応力を高めるには、変更が起こることを前提にしたプロセスが必要です。まず、「どの寸法を基準にするのか」「どの位置関係を維持するのか」「変更時に何を連動させるのか」という設計意図を明確にします。形状を作るだけでなく、変更後にも守るべき関係をモデルへ組み込むことが重要です。
次に、3Dモデルを設計情報の中心に据え、そこから図面や部品表を展開します。3Dモデルの変更を関連情報へ反映できれば、重複作業を減らし、データの整合性を保ちやすくなります。
さらに、部品単体ではなく、アセンブリ上で相手部品との位置関係、干渉、可動範囲、組立性を確認します。構想・設計段階から検証を繰り返して問題を早期に発見する「フロントローディング」も、後工程の手戻り削減に有効です。
設計変更への対応力を高める3D CADソリューション「ZW3D」
設計変更に強い設計プロセスを実現する上で、3D CADは重要な役割を担います。ZW3Dは、部品モデリング、アセンブリ設計、2D図面作成など、機械設計に必要な機能を備えた3D CADソリューションです。ここからは、設計変更への対応という視点から、主な活用ポイントを紹介します。
パラメトリック設計による柔軟な設計変更
ZW3Dでは、スケッチの寸法や幾何拘束、フィーチャの設定値などを用いて形状を定義できます。後から寸法値を変更すると、その条件に基づいて関連形状を再生成できるため、形状を一から作り直す必要がありません。
例えば、部品の長さや穴間隔をパラメータとして定義しておけば、仕様変更時には数値を変更することで形状を効率よく更新できます。設計基準と変更される可能性が高い寸法を整理し、必要な関係を3Dモデルへ組み込むことが、変更に強いモデルづくりのポイントです。

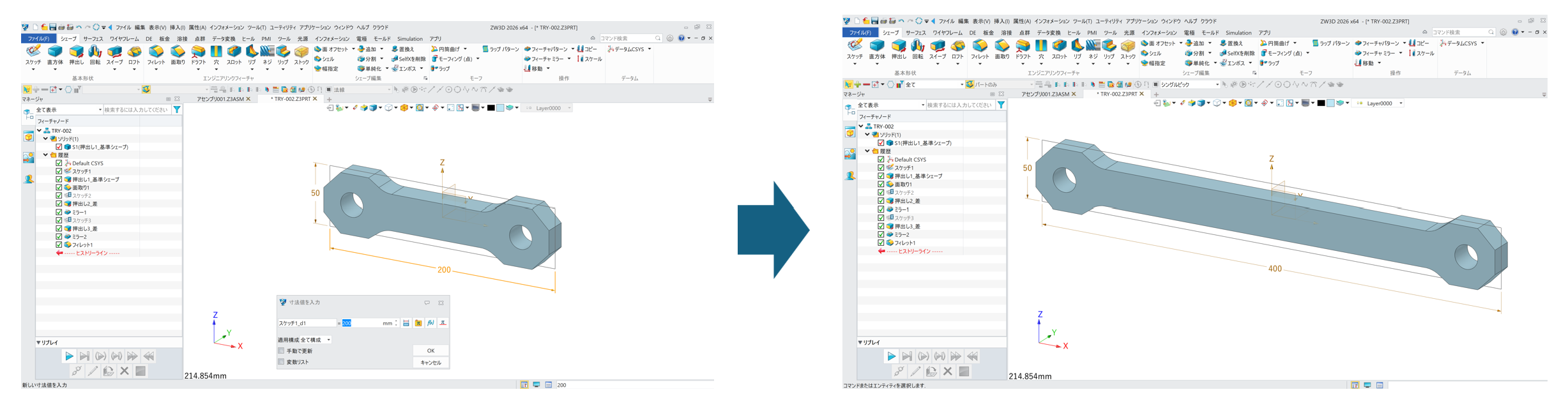

図3：ZW3Dで寸法の設定値を変更し、3Dモデルを更新した例
3Dモデルと図面の連携による更新作業の効率化
ZW3Dでは、3Dモデルを基に投影図、断面図、詳細図などを作成できます。元の3Dモデルを変更した際は、その内容を関連する図面へ反映できるため、形状を一から描き直す作業を減らすことができます。
また、アセンブリ構造や部品属性を利用して部品表を作成し、図面上のバルーンと関連付けることも可能です。モデル、図面、部品表を個別に修正する負担を抑え、更新漏れや数量の不整合を防ぎやすくなります。
ただし、図面ビューが更新されても、寸法、公差、注記の妥当性まで自動的に保証されるわけではありません。変更後は、製造に必要な情報が正しく表現されているかを設計者が確認する必要があります。

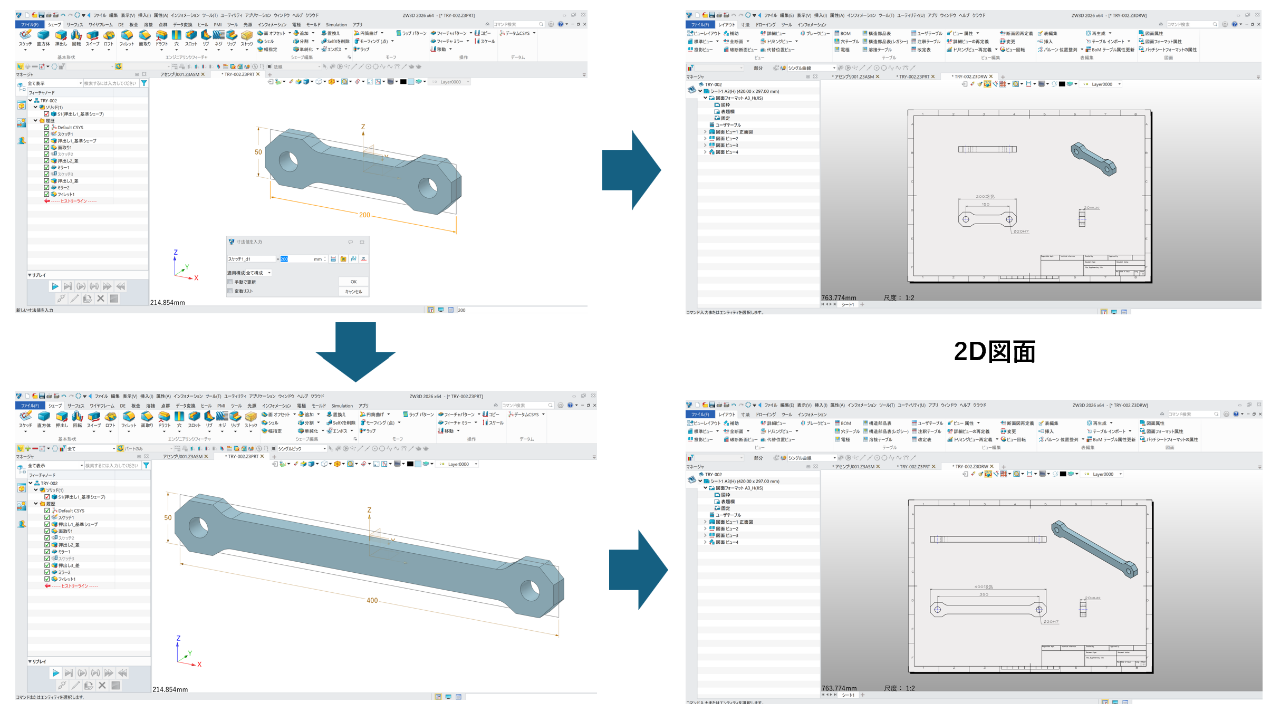

図4：ZW3Dでは、3Dモデルの変更が2D図面に反映されます
アセンブリ設計による部品変更への連動対応
ZW3Dのアセンブリ環境では、複数の部品を組み合わせ、拘束関係を設定しながら位置や姿勢を定義できます。アセンブリ内で周辺部品との関係を見ながら部品を編集できるため、変更による製品全体への影響を確認しやすくなります。
寸法や参照関係を適切に設定すれば、関連部品を連動させながら全体の整合性を保った製品設計が行えます。ただし、意図しない変更を防ぐため、基準となるレイアウトや主要寸法を明確にし、部品間の依存関係を管理しやすくすることが大切です。

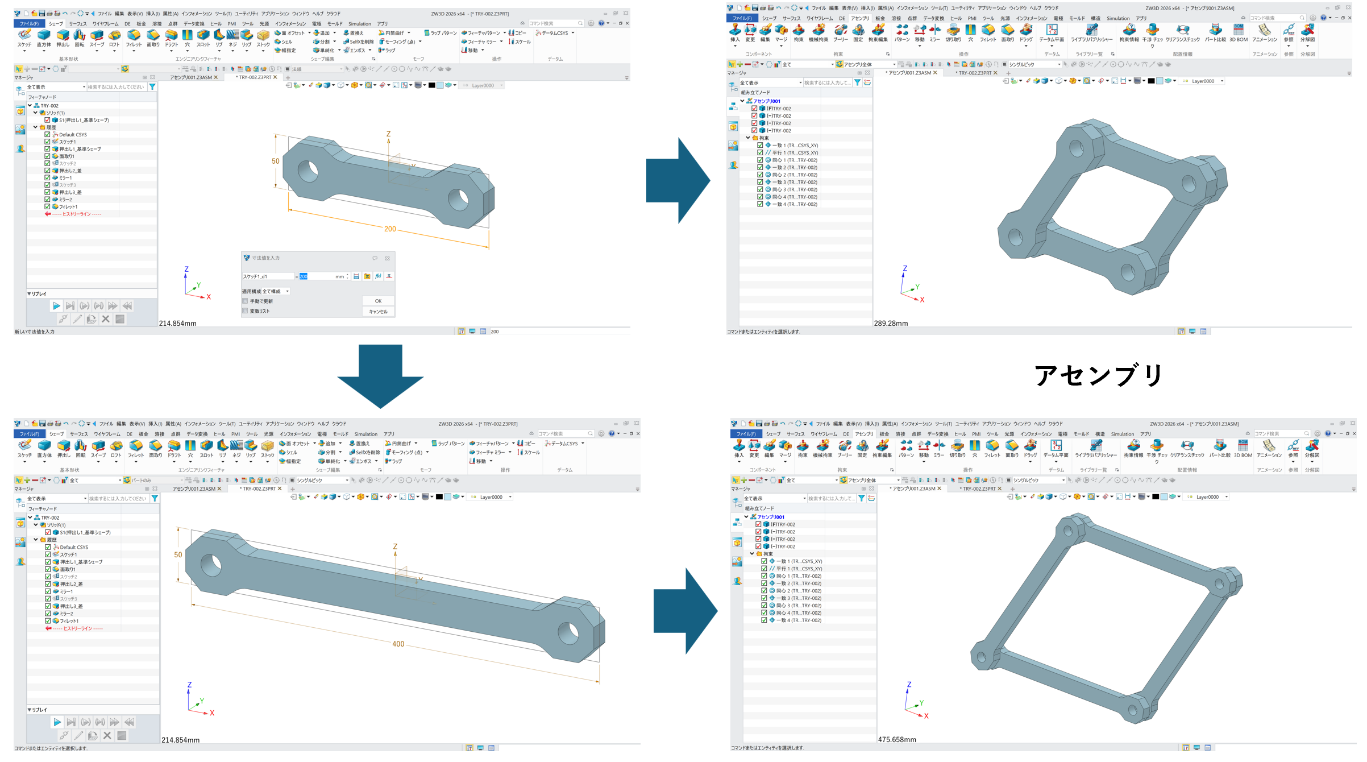

図5：ZW3Dでは、部品の変更がアセンブリに反映されます
設計検証機能による製造前の問題発見
設計変更後は、新たな干渉が発生していないか、必要な隙間が確保されているか、組み立てられるかを確認する必要があります。ZW3Dの干渉チェックを活用すると、アセンブリ内で部品同士が重なっている箇所を設計段階で確認できます。2D図面だけでは把握しにくい、奥行き方向の干渉や複雑な位置関係の確認にも有効です。
設計対象や導入構成に応じて構造解析などのCAE機能を活用すれば、変更後の応力や変形を確認することもできます。設計と検証を繰り返し、問題を製造前に発見することで、試作回数や加工後の修正を減らし、開発期間の短縮と品質向上につなげられます。

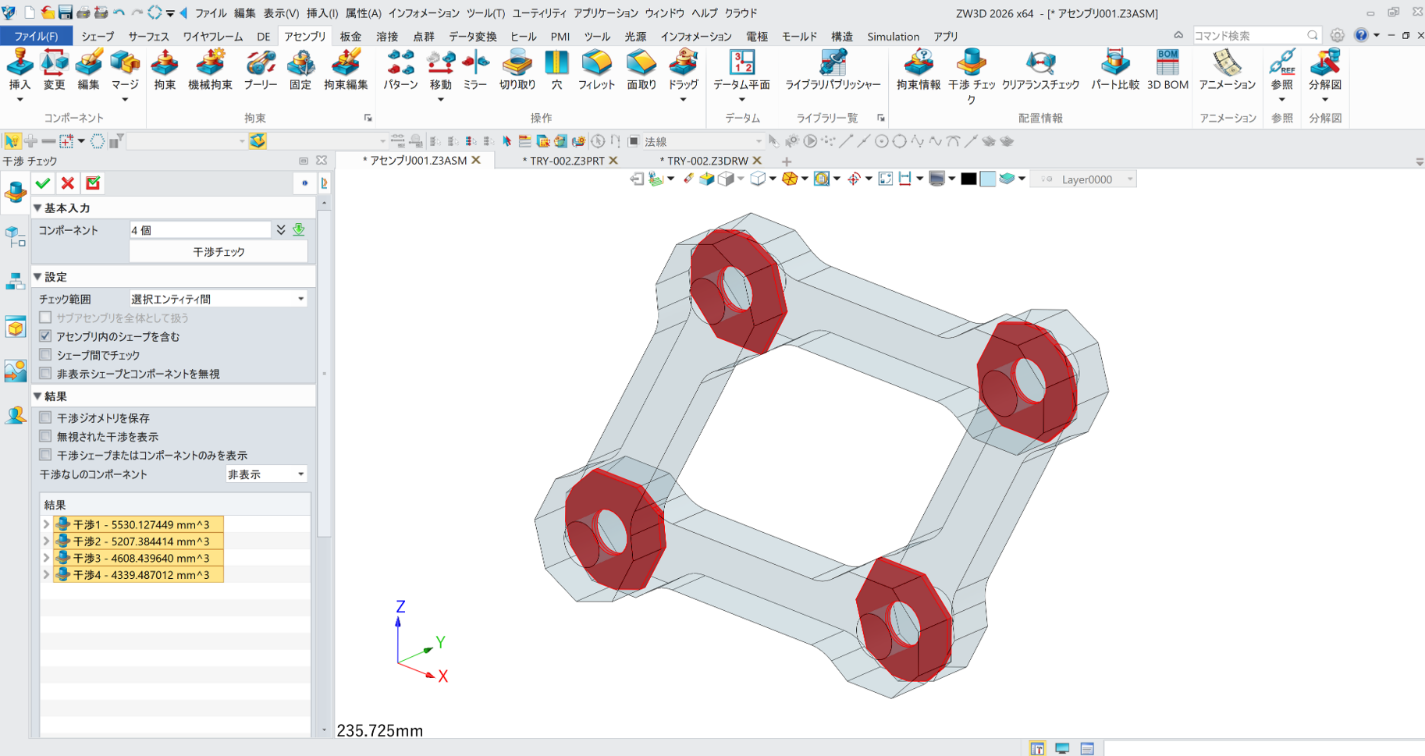

図6：ZW3Dの干渉チェックで問題箇所を表示した画面例
まとめ
製品開発において、設計変更は避けられません。部品、アセンブリ、図面、部品表を個別に修正する運用では、作業量が増え、更新漏れや情報の不整合が発生しやすくなります。
設計変更への対応力を高めるには、設計意図を3Dモデルへ組み込み、3Dモデルを中心に関連情報をつなぎ、製品全体への影響を早い段階で検証することが重要です。設計変更を単なる「やり直し」ではなく、製品をより良くするための改善プロセスとして扱える仕組みを整えることが、変化の多い製品開発における競争力につながります。
今回ご紹介した「ZW3D」を活用することで、パラメトリック設計による形状変更、3Dモデルと図面の連携、アセンブリ内での影響確認、干渉チェックなどを1つの設計環境で進められます。これらの機能を設計ルールや確認工程と組み合わせることで、設計変更に伴う繰り返し作業を減らし、より効率的で整合性の高い製品開発を目指せます。
ZW3Dの機能や操作性を確認したい場合は、WEBページや無料体験版を活用し、自社で扱う部品やアセンブリを使って、設計変更から図面更新、検証までの流れを試してみてはいかがでしょうか。
