機械設計において、「図面」は単なる形状の表現ではありません。図面とは、設計者の意図を製造現場へ正確に伝えるための“共通言語”です。近年は3D CADが主流となりつつありますが、実際の製造現場では今でも2次元図面が重要な役割を担っています。
本記事では、これから機械設計を学ぶ方に向けて、機械製図の基本ルールを分かりやすく解説します。
機械製図とは何か
機械製図の役割とは
機械製図とは、部品や製品の形状・寸法・仕様を図面として表現する技術です。
その目的は、以下の情報を正確に伝えることにあります。
- 形状（どんな形か）
- 寸法（どのくらいの大きさか）
- 公差（どの程度のばらつきを許すか）
- 加工方法・仕上げ
- 組立方法
つまり図面とは、「この部品をどう作るか」を定義する設計情報そのものです。
設計図と製図の違い
「設計図」と「製図」は混同されやすい言葉ですが、エンジニアリングや建築のプロセスにおいて、その目的と役割が明確に異なります。
一言で言えば、「何を、どう作りたいか（思考）」が設計図であり、「その内容を、正確に伝える（表現）」のが製図です。設計図は「アイデア」、製図は「伝達手段」と考えると分かりやすいでしょう。
設計図（Design Drawing）
設計図は、製品や構造物の「構想・仕様・機能」を形にしたものです。
役割: ゼロからアイデアを構築し、実現可能にするための「計画書」です。
内容: 外観だけでなく、強度計算、部品の選定、動作原理、コスト、安全基準などが含まれます。
重要性: 「なぜその形なのか」「どう動くべきか」という設計者の意図（デザイン）が中心となります。

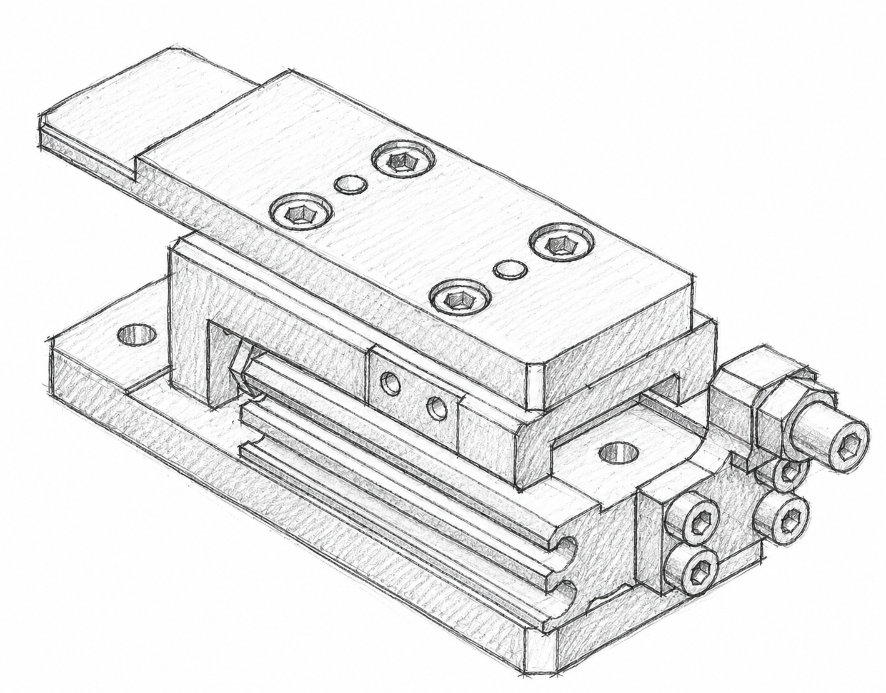

図1 位置決め機構の設計図（イメージ）
製図（Drafting）
製図は、設計図などの情報を、「誰もが同じように解釈できる共通言語（ルール）」に従って清書する作業、またはその技法を指します。
役割: 製造現場や施工現場へ、情報を「正確に伝える」ための伝達手段です。
ルール: 日本ではJIS（日本産業規格）などの規格に従い、線の太さ、寸法の書き方、記号（表面粗さや幾何公差など）を厳密に使い分けます。
重要性: 読み手によって解釈が異なると、不良品の発生や事故に繋がるため、一義性と正確性が極めて重要です。
現場では、これらをまとめて「図面」と呼ぶことが多いですが、「設計はクリエイティブな決定」であり、「製図はその決定をルール通りに記録する技術」であると区別すると分かりやすくなります。

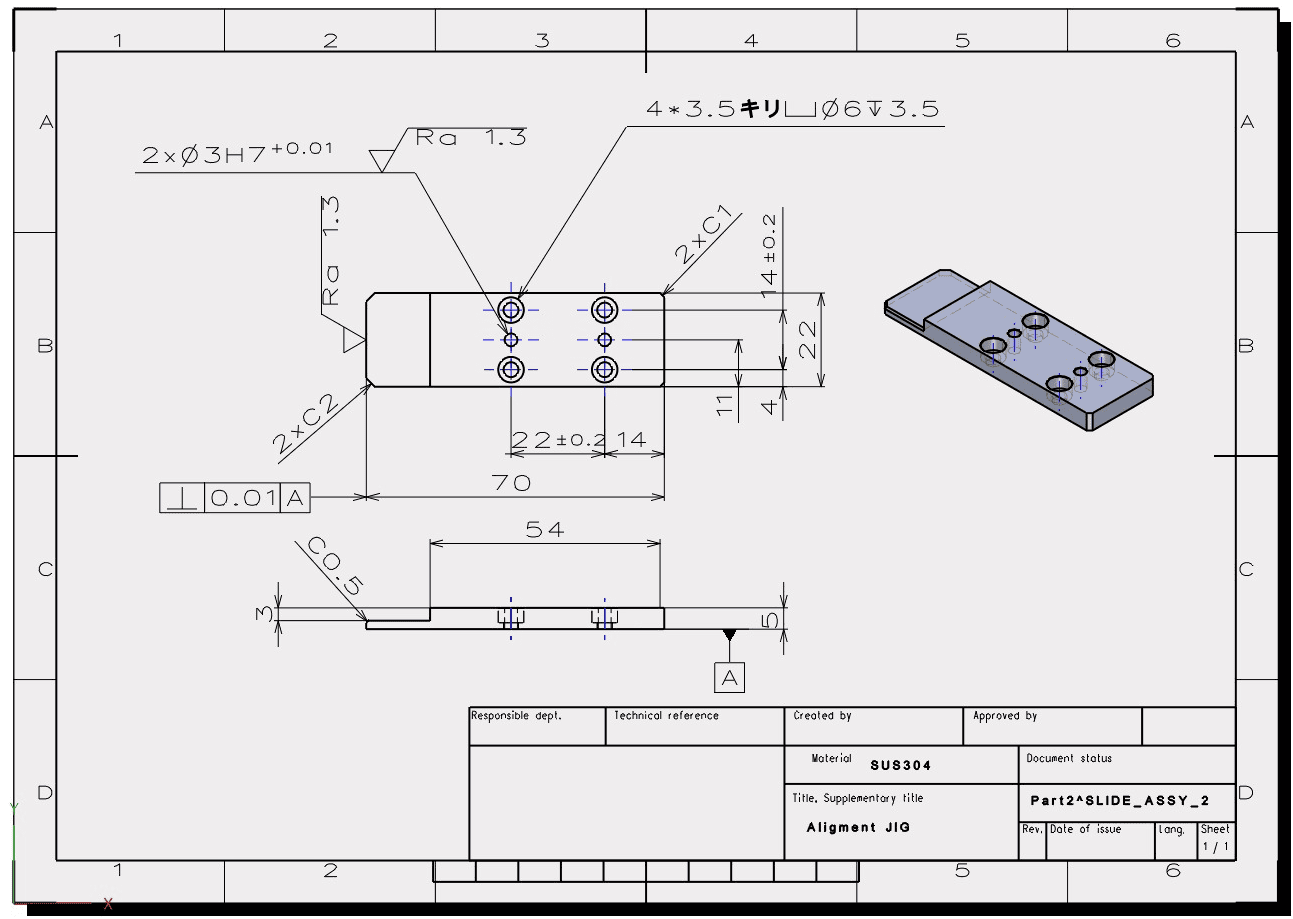

図2 位置決め機構の設計図（イメージ）
手書き製図とCAD製図の違い
手書き製図とCAD製図は、どちらも「設計図を正確に形にする」という目的は同じですが、そのプロセスや求められるスキル、そしてデータの活用方法において大きな違いがあります。
CAD製図におけるデータ運用のメリットは、単に「紙がデータに置き換わる」こと以上の大きな価値を設計・製造現場にもたらします。ここでは3D CADから始まるCAD製図の効果について説明します。
保全性（Integrity）の向上:
一貫性の自動保持:
3Dモデルに「材質」「部品番号」「仕入先」などのプロパティ情報を紐付けることで、モデルを変更すれば関連する2D図面や部品表（BOM）も自動更新されます。これにより、転記ミスや修正漏れによる「図面間の矛盾」を物理的に防げます。
版管理（リビジョン管理）の厳格化:
誰が、いつ、どこを修正したかの履歴がデータとして残るため、「どれが最新の正解か分からない」という事態を回避できます。
情報の陳腐化防止:
形状データと属性データ（Supplier情報など）がセットで保存されるため、数年後のメンテナンス時にも「当時どの材料を使ったか」が即座に判明します。
運用性（Operability）の向上
検索性の飛躍的向上:
「重さが1kg以下のアルミ部品」や「特定の仕入先の部品」といった条件で、膨大な設計資産から必要なデータを瞬時に抽出できます。
フロントローディングの実現:
設計の初期段階で3Dモデルに属性情報を持たせることで、後工程（調達・製造）が早い段階で準備に着手でき、全体のリードタイムを短縮できます。
コミュニケーションの円滑化:
3Dモデルを介して視覚的に情報を共有できるため、専門知識の異なる他部署（営業や製造現場）との合意形成がスムーズになります。
次の表では手描き図面、2D CAD単体での運用と3D CAD/2D CAD連携での運用について、比較を行いました。
| 比較項目 | 紙図面・2DCAD単体 | 3DCAD/2DCAD連携 （属性管理あり） |
運用上のインパクト |
| 情報の整合性 | 図面とBOMがバラバラ （転記ミスリスク高） |
モデル・図面・BOMが完全同期 | 手戻り・加工ミスの撲滅 |
| 修正の波及 | 関連図面をすべて手動で修正 | 1箇所の修正が全図面・属性に自動反映 | 設計変更スピードの向上 |
| データの保全性 | 物理的劣化やファイル紛失のリスク | 履歴（リビジョン）含めサーバーで一元管理 | 設計根拠の確実な継承 |
| 部品表(BOM)運用 | 図面から手作業で拾い出し （工数大） |
構成ツリーから自動抽出・出力 | 調達・製造への即時連携 |
| 検索・流用性 | 記憶やファイル名に依存 | 「材質」「サプライヤー」等で横断検索 | 過去資産の有効活用 |
| 不具合の予見 | 脳内での立体把握が必要 （見落とし大） |
干渉チェックや解析（CAE）が可能 | 品質の安定化 |
機械設計・製造工程との関係
機械製図は、設計から製造までのすべての工程に関係します。
- 構想設計（機能を考える）
- 基本設計（構造を決める）
- 詳細設計（寸法・公差を決める）
- 図面作成（製図）
- 製造・加工
- 検査
図面は、これらの工程をつなぐ重要な役割を担っています。
3D CAD/2D CAD連携を語る上で欠かせないのが、PMI（Product Manufacturing Information：製品製造情報）の存在です。
これまでは「3Dモデルで形状を、2D図面で寸法や公差を」という二重管理が主流でしたが、PMIを活用することでこの境界線がなくなり、データの保全性と運用性は次のステージへ進みます。
PMIとは3Dモデル上に直接付与された寸法、幾何公差、表面粗さ、注記などの製造情報のことです。
- 3Dアノテーション: 画面上の3D形状に直接書き込まれた情報のことを指します。
- セマンティックPMI: 単なる「文字の表示」ではなく、コンピューターが「この寸法はこの穴に関するものだ」と意味を理解できる形式のデータです。
ZW3Dのようなシステムで3D/2Dを連携させ、PMIを運用すると、以下のような劇的な変化が起こります。
PMIを活用した設計では、3Dモデルそのものが製造情報のマスターとなります。ZW3Dでは、寸法、公差、表面粗さ、注記などのPMI情報を3Dモデルへ直接付与することが可能です。また、付与したPMI情報はモデルと関連付けられているため、設計変更時には関連する製造情報も自動的に更新されます。
コスパ最強の高性能 All-in-One 3D CAD/CAE/CAM
永久ライセンスで313,000円～
登録不要！フォームの入力だけでOK！
さらに、PMIを利用して2D図面を生成することで、寸法や注記の再入力作業を削減し、設計品質の向上と作業効率化を実現できます。

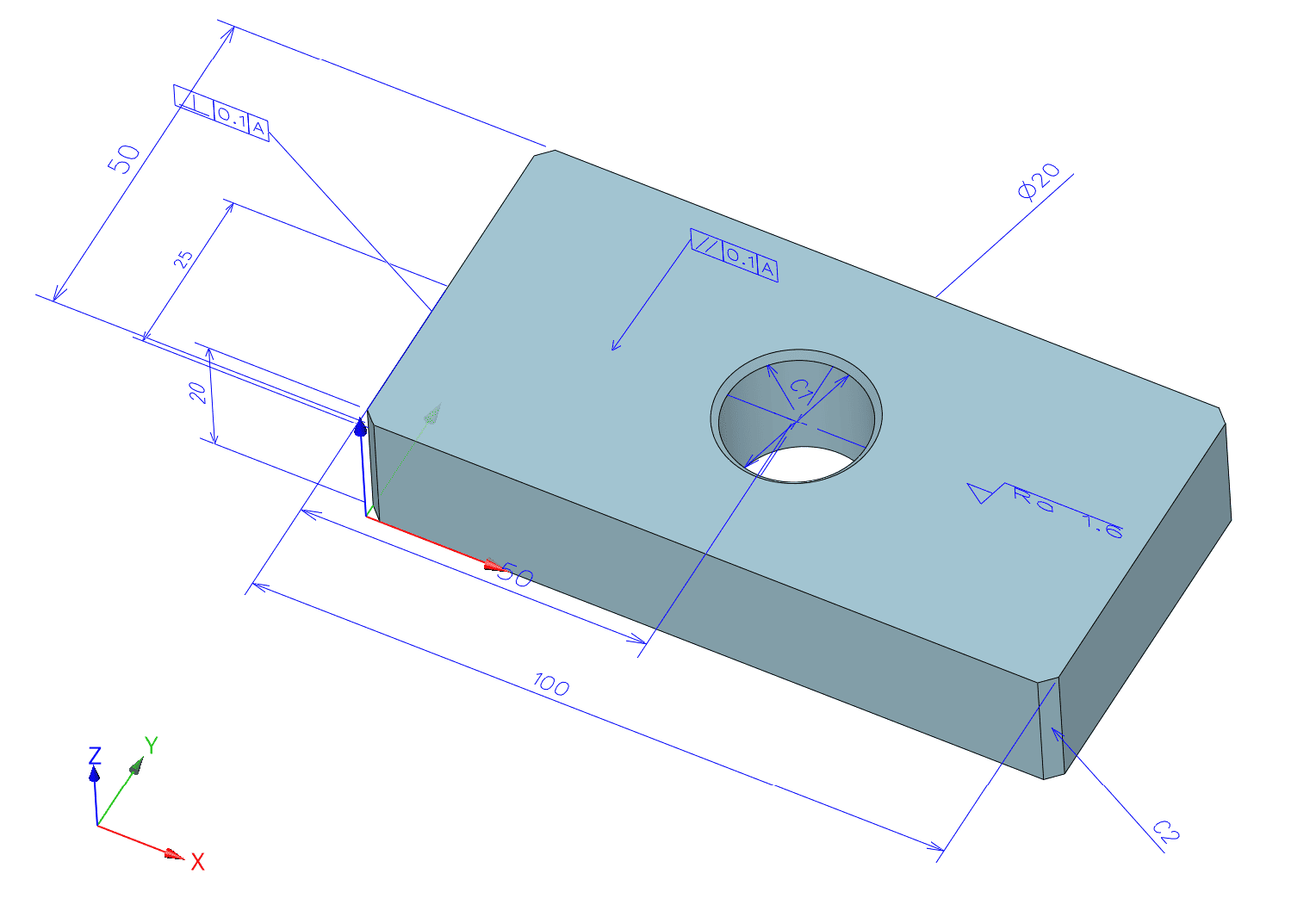

図3 位置決め機構の設計図（イメージ）
① 「情報の二重管理」からの脱却
従来は3Dを変更したら2Dも手動で直す必要がありましたが、PMIを「マスター（正）」とすることで、3Dを修正すれば連携する2D図面のアノテーションも自動的に追従します。これにより、3Dと2Dの情報の不一致を物理的に防ぐ（保全性の確保）ことができます。

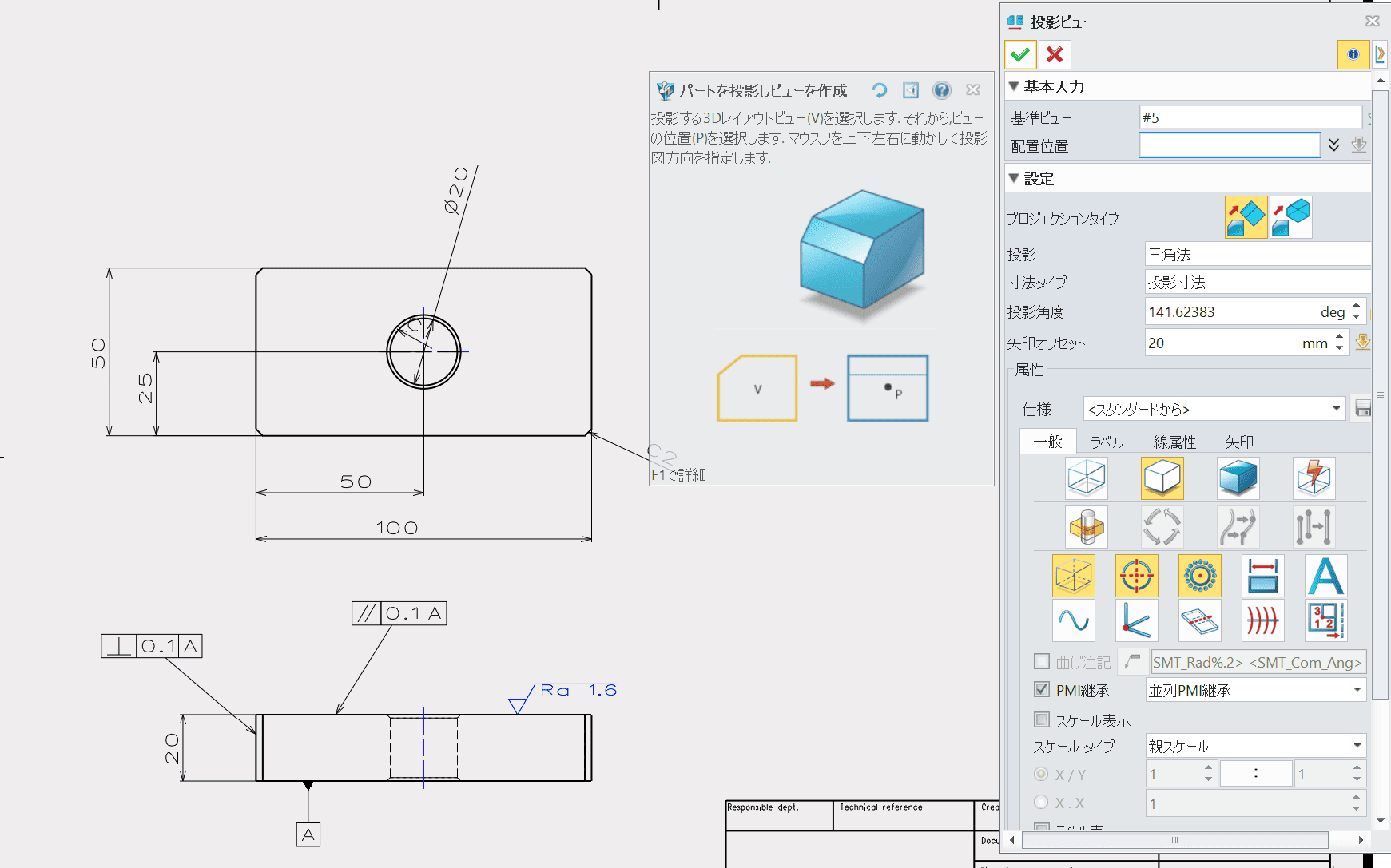

図4 2D図面作成時のPMI継承
② デジタル検図の自動化
PMIがデジタルデータとして存在するため、人間が目視で確認しなくても、ソフトが「公差の付け忘れ」や「規格外の数値」を自動チェック（PMI Checkerなど）できるようになります。
③ 後工程（CAM・検査）への自動連携
PMIデータは、そのまま工作機械を動かすCAMソフトや、三次元測定機のプログラムに読み込ませることができます。人間が図面を読み取って数値を打ち直す必要がないため、転記ミスがゼロになり、運用スピードが飛躍的に向上します。
近年では、PMIデータを活用したMBD（Model Based Definition）の導入が進んでいます。MBDでは、従来の2D図面を主体とした運用から、3Dモデルを中心とした情報管理へ移行します。設計部門だけでなく、CAMによる加工プログラム作成や三次元測定機による検査工程においても同一の製品情報を活用できるため、転記作業や情報の重複管理を削減できます。
まとめ
機械製図は、設計者の意図を製造現場へ正確に伝えるための重要な技術です。
従来の図面では、形状情報に加え、寸法、公差、表面粗さ、加工指示などを2D図面上で管理してきました。しかし近年は、3D CADの普及に伴い、PMI（Product Manufacturing Information）を活用した3D主導設計への移行が進んでいます。
PMIを活用することで、
- 3Dモデルと図面情報の一元管理
- 設計変更時の自動更新
- 図面とモデルの不整合防止
- CAMや検査工程とのデータ連携
- 転記ミスの削減
- 設計から製造までのリードタイム短縮
といった効果が期待できます。
特に製造DXが求められる現在では、設計データを後工程まで活用する「デジタルスレッド」の構築が重要になっています。
ZW3Dは、3Dモデリング、2D図面作成、PMI付与を単一環境で実現できるため、設計から製造までの情報連携を効率的に進めることができます。
機械製図の基本ルールを理解するとともに、PMIや3D/2D連携などの最新技術を活用することで、より効率的で品質の高い設計業務を実現できるでしょう。
次回は機械製図で必ず押さえる要素についてお話します。
