二相流は、工学・エネルギー・化学プロセスなど多くの分野で非常に重要な現象です。気体と液体、あるいは液体と固体のように、異なる相が同時に流れることで、単相流では見られない複雑な挙動が発生します。
身近な例としては、沸騰水の泡の発生、エアコン内部の冷媒循環、石油や天然ガスのパイプライン輸送などがあります。これらはいずれも二相流の挙動が性能や安全性に大きく影響します。
特に発電プラントや化学プラントでは、二相流の理解が設計の品質や効率に直結します。本記事では、二相流の基礎から流動様式、解析方法、CFDでの活用までをわかりやすく解説します。
二相流とは何か
二相流とは、異なる2つの相（phase）が同時に流れている流体現象のことを指します。
主な種類は以下の通りです：
- 気液二相流：気体と液体が同時に流れる最も一般的な二相流（例：沸騰水、ボイラー内部）
- 液固二相流：液体中に固体粒子が混ざって流れる状態（例：スラリー輸送、鉱石輸送）
- 気固二相流：気体中に固体粒子が分散して流れる状態（例：粉体輸送、集塵プロセス）
単相流（液体のみ・気体のみ）と比較すると、界面の存在により流れが非常に複雑になり、圧力損失や熱伝達特性にも大きな影響を与えます。
このような特性を持つため、二相流は工業プロセスにおいて非常に重要な役割を果たしています。
発電プラントではボイラー内の沸騰や冷却系で現れ、エネルギー効率や安全性に直結します。石油・ガス輸送では気液混在流として圧力損失や流動安定性の評価が重要になります。また、化学工業では反応・分離プロセスの効率に影響し、環境・水処理分野では曝気やスラリー輸送などにも利用されています。
二相流の流動様式
二相流では、気体と液体の分布状態によって流れの形が大きく変化します。この流れの形を「流動様式（flow pattern）」と呼び、配管設計や熱交換性能の評価において非常に重要な概念です。
同じ流量条件でも、流動様式が変わると圧力損失や熱伝達特性が大きく異なるため、正しく理解することが重要です。
代表的な流動様式は以下の4つです。

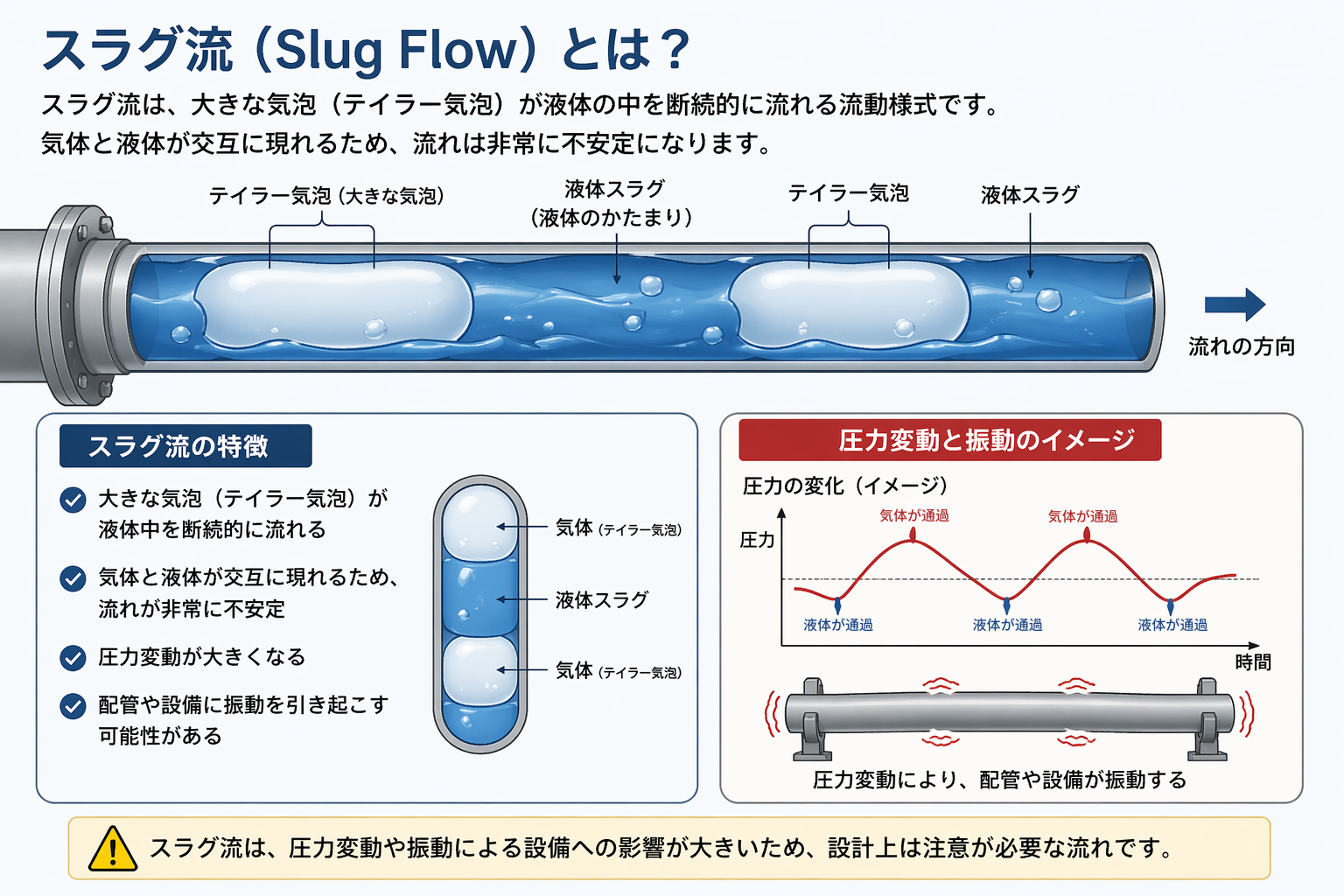

スラグ流（Slug Flow）
スラグ流は、大きな気泡（テイラー気泡）が液体の中を断続的に流れる状態です。気体と液体が交互に現れるため、流れは非常に不安定になります。
この流動様式では、圧力変動が大きく、配管や設備に振動を引き起こす可能性があります。そのため、設計上は注意が必要な流れです。

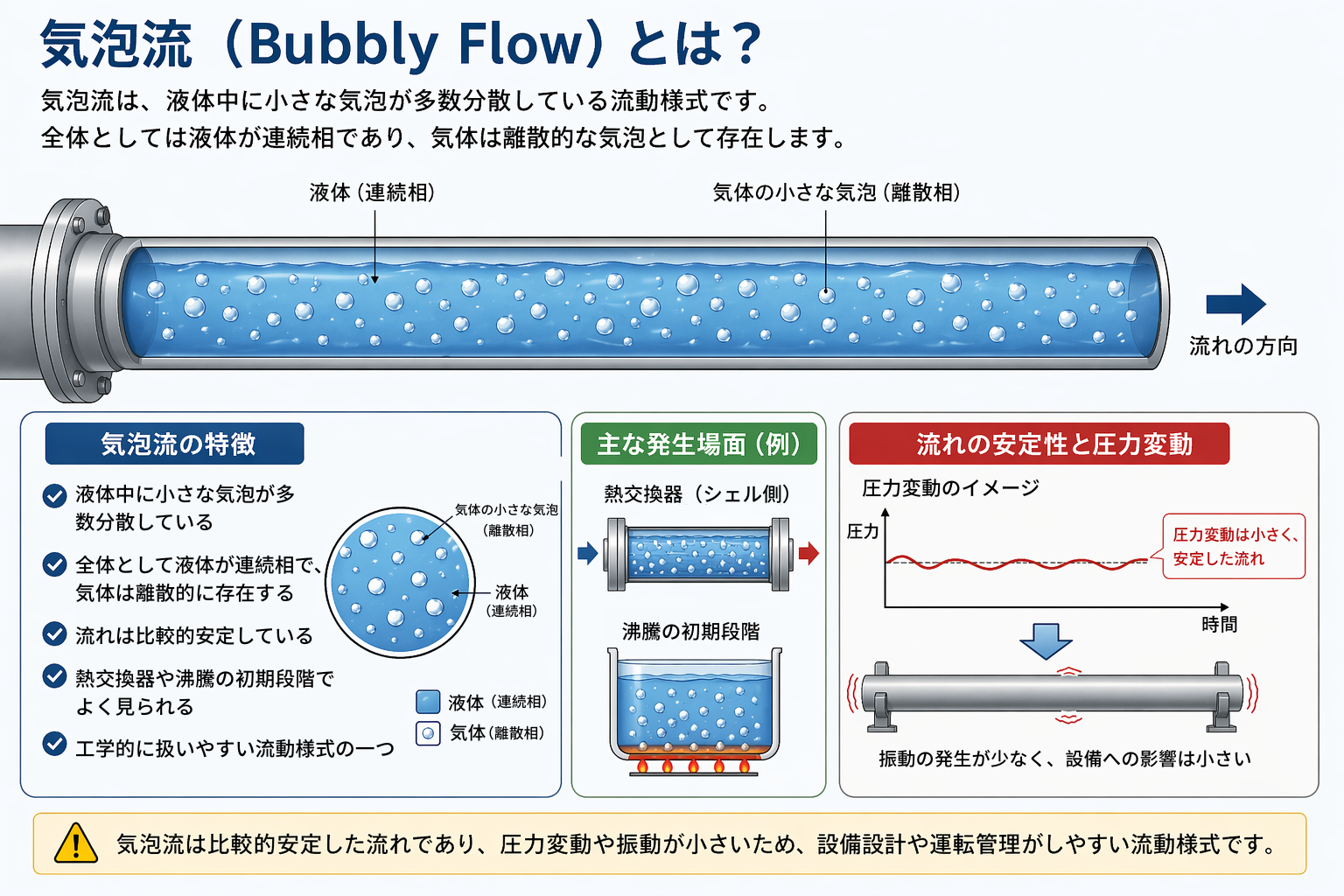

気泡流（Bubbly Flow）
気泡流は、液体中に小さな気泡が多数分散している状態です。全体としては液体が連続相であり、気体は離散的な気泡として存在します。
この流れは比較的安定しており、熱交換器や沸騰現象の初期段階でよく見られます。工学的には扱いやすい流動様式の一つです。

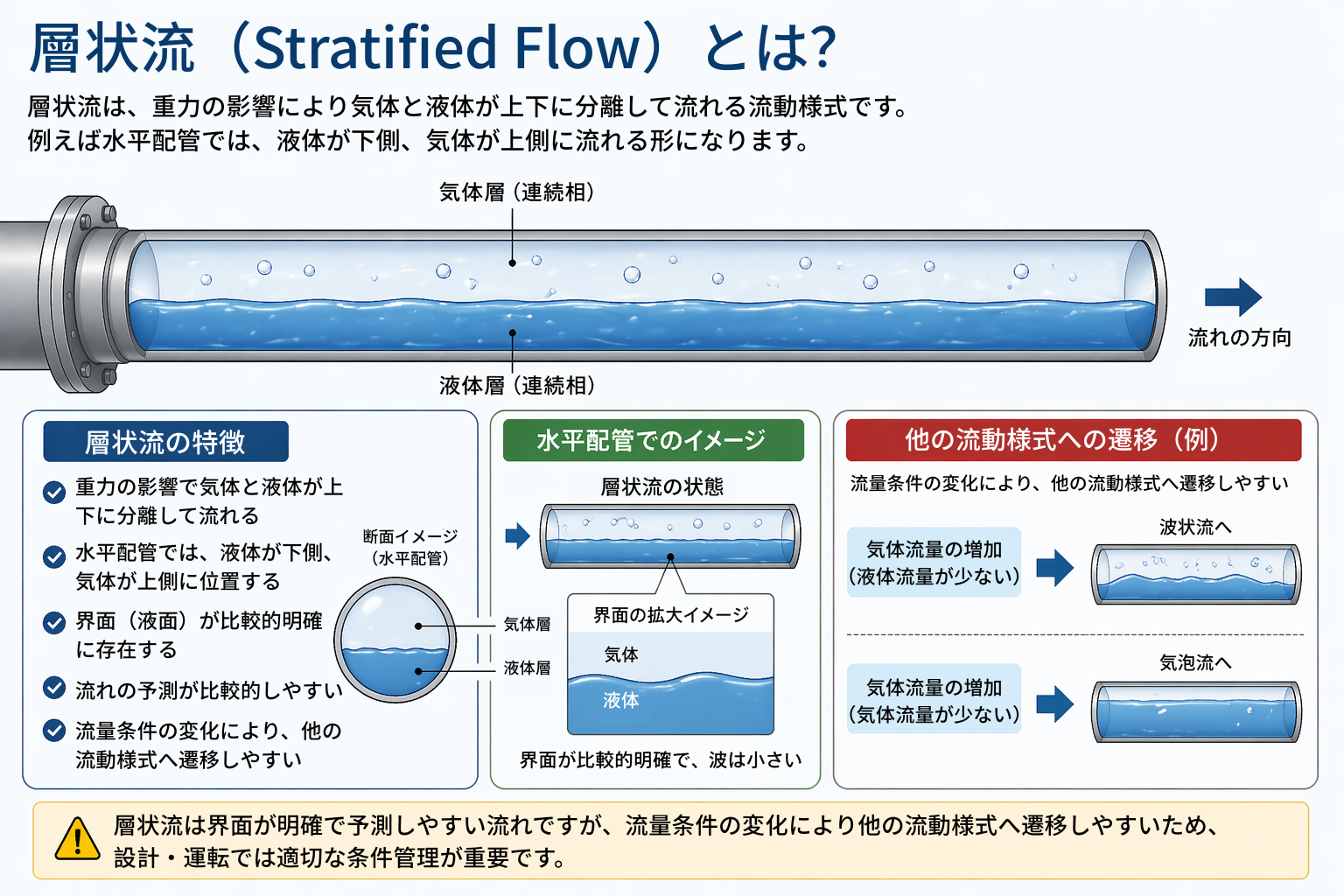

層状流（Stratified Flow）
層状流は、重力の影響により気体と液体が上下に分離して流れる状態です。例えば水平配管では、液体が下側、気体が上側に流れる形になります。
界面が明確に存在するため、流れの予測は比較的しやすいですが、流量条件によって他の流動様式へ遷移しやすい特徴があります。

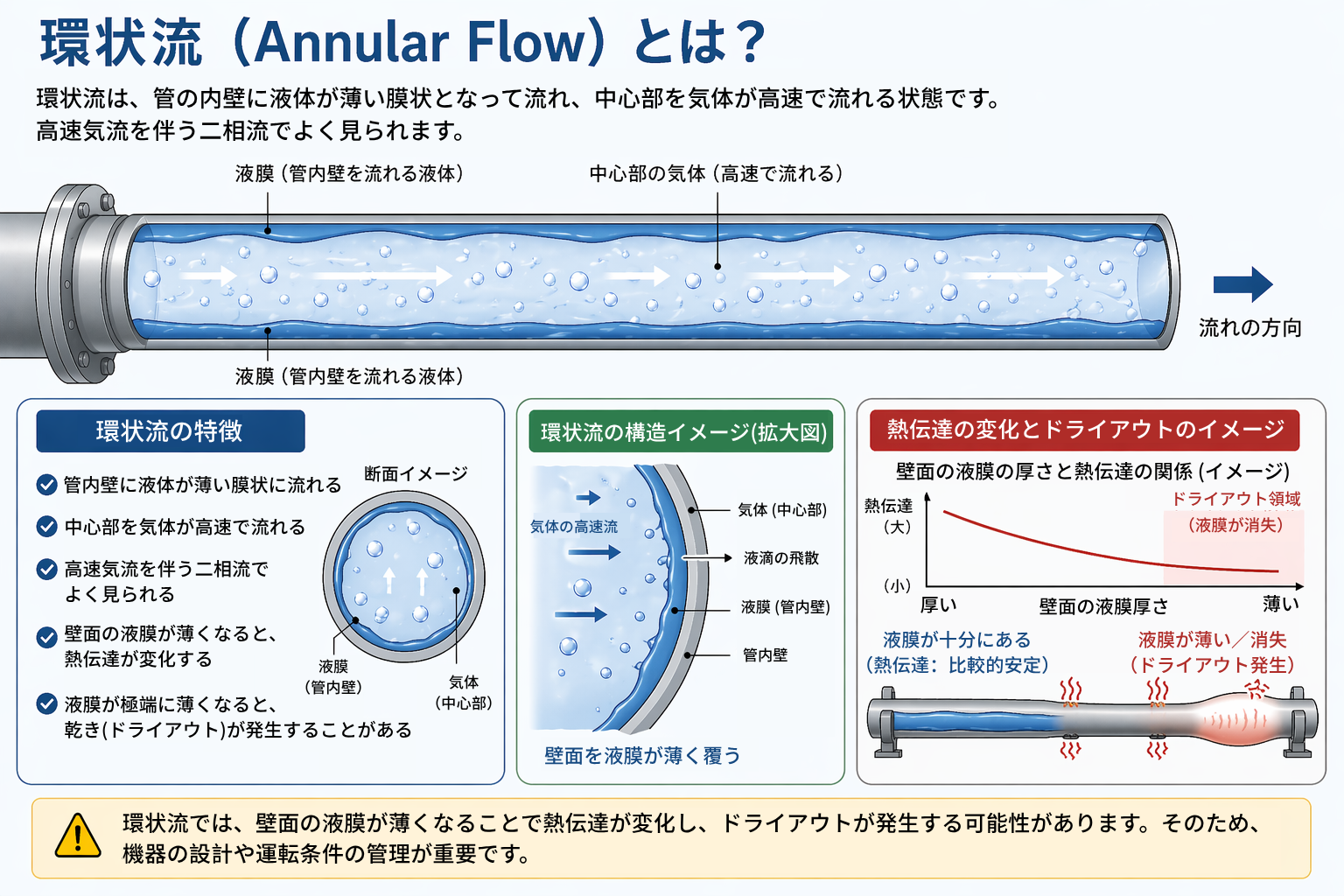

環状流（Annular Flow）
環状流は、管の内壁に液体が薄い膜状となって流れ、中心部を気体が高速で流れる状態です。高速気流を伴う二相流でよく見られます。
この流れでは、壁面の液膜が薄くなることで熱伝達が変化し、場合によっては乾き（ドライアウト）が発生することもあります。
重要なポイントとして、流動様式は固定されたものではなく、流速・圧力・管径・流体物性などの条件によって変化します。
そのため、実際の設計では「どの流動様式になるか」を予測することが非常に重要になります。
二相流の解析方法
二相流は気体と液体の相互作用が複雑であり、その挙動を正確に予測することが難しい現象です。そのため、目的に応じてさまざまな解析手法が用いられています。
主な解析方法は以下の通りです。
理論解析（経験式・相関式）
実験データを基にした経験式や相関式を用いて、圧力損失や流動特性を近似的に評価する方法です。比較的簡易で計算コストも低いですが、適用範囲が限られるという特徴があります。
実験解析
実際の配管や実験装置を用いて流動現象を観測・測定する方法です。高精度なデータが得られる一方で、コストや時間がかかる点、また複雑な流れの可視化が難しいという課題があります。

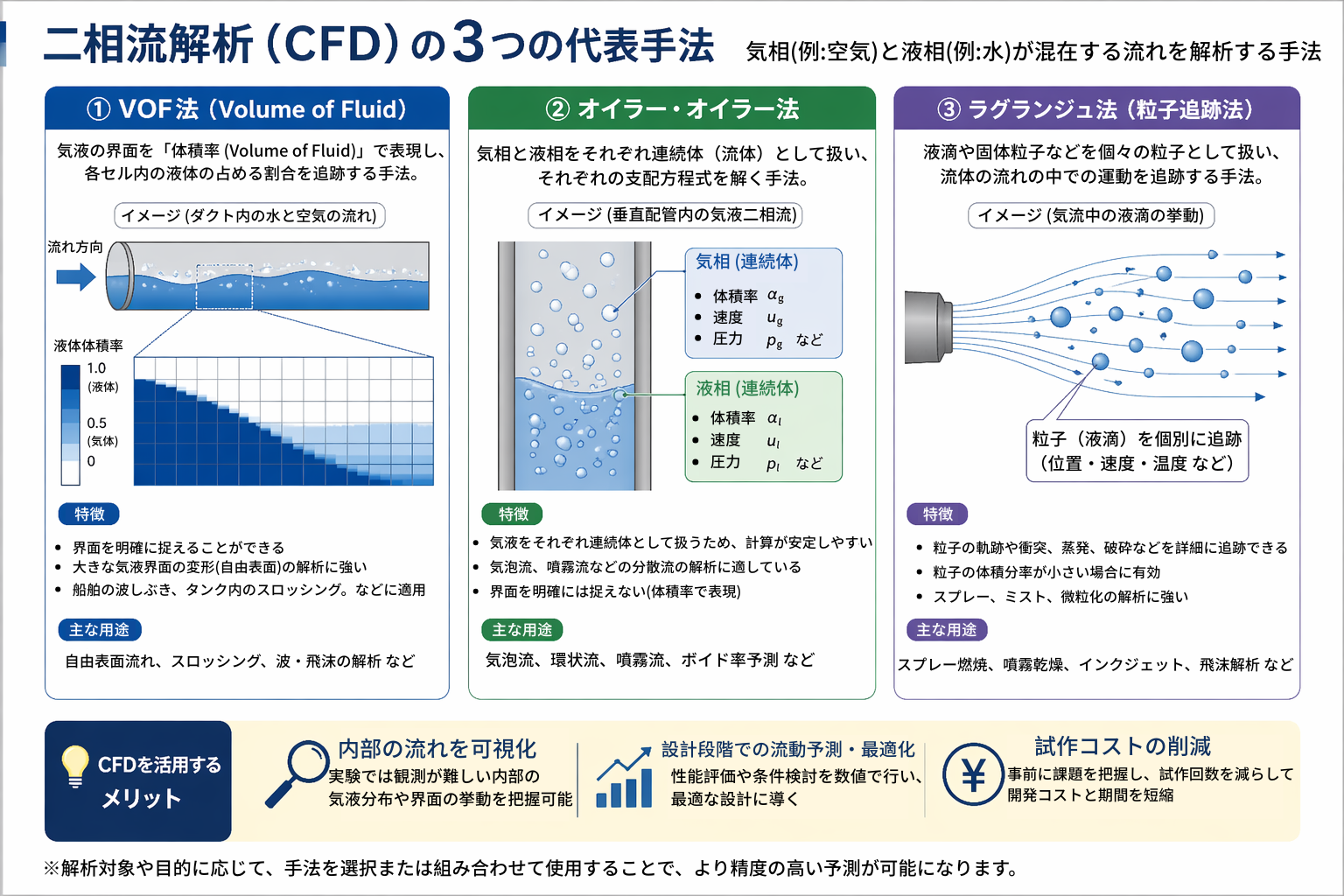

数値解析（CFD）
コンピュータを用いて流体の運動方程式を数値的に解く方法です。二相流解析においては最も重要な手法の一つであり、実験では観測が難しい内部流れの可視化が可能です。
代表的な手法として以下があります：
- VOF法（Volume of Fluid）
- オイラー・オイラー法
- ラグランジュ法（粒子追跡法）
CFDを活用することで、設計段階での流動予測や最適化が可能となり、試作コストの削減にもつながります。
CFDにおける二相流解析の役割
前述のように、二相流は理論解析や実験だけでは把握しきれない複雑な挙動を示します。こうした課題に対して、近年ではCFD（数値流体力学）が重要な役割を担っています。
CFD流体解析ソフトを活用することで、気液界面の挙動や流速分布、圧力変化などを可視化できるため、実験では取得が難しい詳細な情報を得ることが可能になります。また、条件変更に対する影響を事前にシミュレーションできるため、設計の最適化にも大きく貢献します。
特に、配管内の流動状態の予測や、熱交換器における熱伝達の評価、さらには不安定な流動様式（スラグ流など）の発生リスクの検討において、CFDは有効な手段となります。
さらに、試作や実験にかかるコストや時間を削減できる点も大きなメリットです。これにより、開発プロセス全体の効率化と品質向上を同時に実現することが可能になります。
このように、CFDは二相流解析において不可欠なツールとなっており、複雑な流体現象の理解と設計精度の向上を支えています。
ZWPHOENICS：二相流解析に対応したCFDソフトウェア
ZWPHOENICS（旧：PHOENICS）は、世界で初めて商用化された熱流体解析ソフトウェアの一つとして知られ、40年以上にわたり航空宇宙、自動車、エネルギー、建築環境など幅広い分野で活用されてきた実績のあるCFDツールです。
本ソフトウェアは、圧縮性・非圧縮性流体の解析をはじめ、層流・乱流、燃焼、化学反応、自由表面流など、多様な物理現象のシミュレーションに対応しています。特に、相変化を伴う二相流や混相流といった複雑な流体問題にも対応しており、工業分野における高度な解析に活用されています。
また、流速分布や圧力変化、気液界面の挙動などを可視化することで、実験では把握が難しい内部現象の理解を支援します。これにより、配管設計や熱交換器の性能評価などにおいて、より精度の高い検討が可能となります。
さらに、ZW3Dとの連携により、3Dモデリングから流体解析までを一つの環境で扱うことができ、設計から検証までのプロセスを効率的に進めることが可能です。
二相流のように複雑な現象の解析において、PHOENICSは有効なCFDツールの一つとして活用されています。
二相流解析やCFDシミュレーションにご興味のある方は、ZWPHOENICSを用いた解析事例や詳細情報についてぜひお問い合わせください。
