数値流体力学（CFD）とは何か
数値流体力学（CFD：Computational Fluid Dynamics）とは、コンピュータを使って流体の流れを数値的に解析する技術のことです。流体とは、空気や水、ガスなどのように流れる性質を持つ物質を指します。
従来、流体の挙動を理解するためには実験や理論計算が中心でした。しかし、複雑な形状や条件の下では、実験だけで詳細な流れを把握することが難しい場合があります。そこで活用されるのがCFDです。コンピュータ上で流体の動きを再現することで、流速や圧力、温度分布などを可視化しながら解析できます。
CFDは現在、さまざまな工学分野で重要な役割を果たしています。例えば自動車開発では、車体周りの空気の流れを解析することで空力性能を改善できます。航空宇宙分野では翼の形状設計やエンジン周辺の流れの解析に利用されます。
また、建築分野では室内の空気の流れや換気効率の評価、エネルギー分野ではタービンやポンプなど流体機械の性能解析にも活用されています。CFDを利用することで、試作や実験の回数を減らしながら効率的に設計を進めることが可能になります。
数値流体力学の歴史
CFDの発展とコンピュータ技術の進化
CFDの発展は、コンピュータ技術の進化と密接に関係しています。1950年代から1960年代にかけて、流体力学の方程式をコンピュータで解く研究が始まりました。当時は計算能力が限られていたため、解析できる問題は非常に単純なものに限られていました。
しかし、コンピュータの性能向上とともに計算速度が飛躍的に向上し、より複雑な流体現象を解析できるようになりました。
初期の数値解析から現代のマルチフィジックスまでの流れ
1960年代から1970年代にかけては、有限差分法などの基本的な数値手法が発展し、流体解析の基盤が整えられました。1980年代に入ると、有限体積法の普及や乱流モデルの進化により、より現実的な流れの解析が可能になります。世界初の汎用CFDソフトウェアであるPHOENICSの登場により、専門的なプログラミング知識がなくても解析を行える環境が整いました。これにより、設計者やエンジニアが日常的にCFDを活用できるようになります。
近年では、流体解析に加えて、熱伝導、構造解析、化学反応などを同時に扱う「マルチフィジックス」が増えてきています 。また、高性能コンピューティング（HPC）やクラウド計算の発展により、大規模で高精度なシミュレーションも現実的になっています。
このようにCFDは、単純な数値計算から始まり、現在では複雑な現象を再現できる高度な解析技術へと進化しています。
CFDの基礎知識
CFDを理解するためには、以下のような基礎知識を押さえておくことが重要です。
流体力学の基本原理
-
ナビエ–ストークス方程式：流体の運動を表す基本方程式で、速度や圧力の関係を記述します。
-
連続の方程式（質量保存則）：流体の質量が保存されることを示す基本原理です。
-
エネルギー保存則：温度変化や熱移動を伴う流れを解析する際に重要です。
メッシュ（格子）
メッシュ（格子）とは、CFD解析において解析対象の空間を小さな領域（セル）に分割したものです。コンピュータは連続した空間をそのまま扱うことができないため、このように細かく区切ることで、流体の速度や圧力などを各セルごとに計算します。
例えば、空気の流れを解析する場合、空間全体を多数の小さなブロックに分け、それぞれの中で「どのくらいの速さで流れているか」「どの方向に動いているか」を計算していきます。これにより、全体の流れを近似的に再現することができます。
境界条件と初期条件
境界条件とは、解析する範囲の外側での条件のことです。たとえば、流体がどのくらいの速さで入ってくるのか（入口）、どのように出ていくのか（出口）、壁に当たったときに止まるのか滑るのか、といった設定を指します。現実に近い境界条件を決めることで、流れの方向や強さが定まり、現実に近いシミュレーションが可能になります。
初期条件とは、計算を開始する時点での状態のことです。たとえば、流体が最初は止まっているのかすでに流れているのか、温度や圧力がどのような状態か、といった初期の状況を設定します。
層流と乱流
層流とは、流れがきれいに整っている状態のことです。流体が層のように重なり合い、ほとんど乱れずに同じ方向へ滑らかに流れます。流れが安定しているため、動きが予測しやすいのが特徴です。
乱流とは、流れが不規則に乱れている状態のことです。渦（うず）や複雑な動きが発生し、流体がさまざまな方向に動きます。層流に比べて現実の流れに多く見られますが、動きが複雑なため解析も難しくなります。
CFD解析の流れ
CFD解析は、いきなり計算を始めるのではなく、いくつかのステップを順番に進めていきます。
まず最初に行うのは、「何を知りたいのか」をはっきりさせることです。たとえば、空気の流れによる抵抗を調べたいのか、温度分布を確認したいのかによって、設定内容は大きく変わります。
次に、解析対象となるモデルを準備します。一般的にはCADデータをもとに形状を作成し、解析に不要な細かい部分を簡略化することもあります。
その後、空間をメッシュ（格子）に分割し、計算できる状態にします。このメッシュの作り方によって、解析の精度や計算時間が大きく左右されます。
続いて、流体の性質（物性値）や流速、圧力などの条件（境界条件・初期条件）を設定します。ここで現実に近い条件を与えることが、正しい結果を得るためのポイントになります。
設定が完了したら、計算を実行します。計算中は結果が安定しているか（収束しているか）を確認しながら進めます。
最後に、得られた結果を可視化し、流れの様子や問題点を評価します。流線や圧力分布を見ることで、設計の改善につなげることができます。
流体力学の数値計算法
流体の動きはナビエ–ストークス方程式などで表されますが、これをそのまま解析するのは困難です。そこで、計算機上で近似的に解く方法が数値計算法です。
簡単に言うと、「連続した流体を小さなセルに分けて、各セルでの流れを連立させて計算して全体を再現する」方法です。

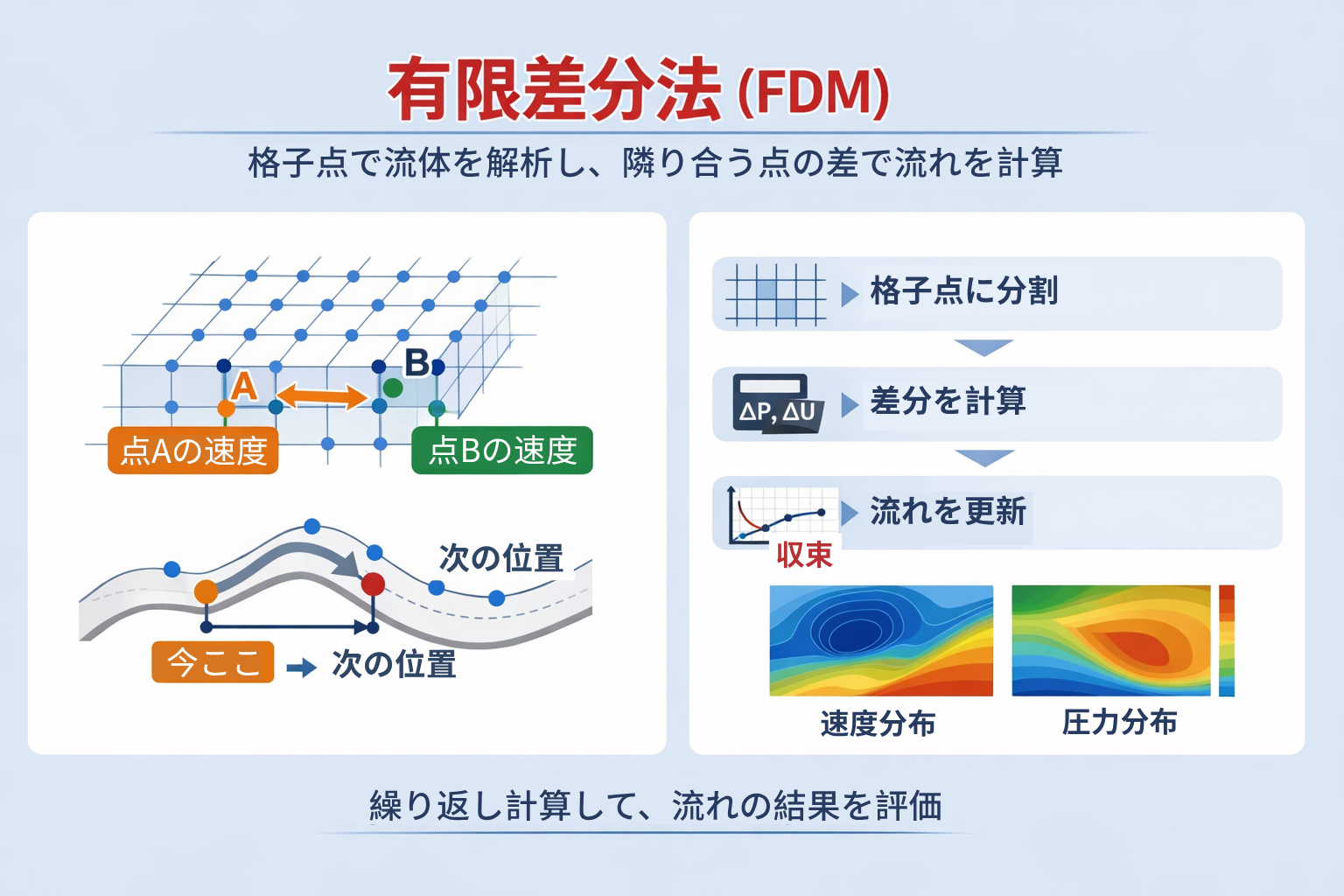

有限差分法（FDM）
有限差分法（FDM）は、流体を点の集まりとして扱い、隣り合う点の値の差から流れを近似的に求める方法です。
計算の流れとしては、まず解析領域を格子点に分割し、各点で速度や圧力などの物理量の変化を隣接点との差から計算し、その結果を順次更新しながら全体の流れを再現します。計算を進める中で結果が安定して落ち着く（収束する）まで繰り返し計算し、最終的に速度分布や圧力分布などを評価します。

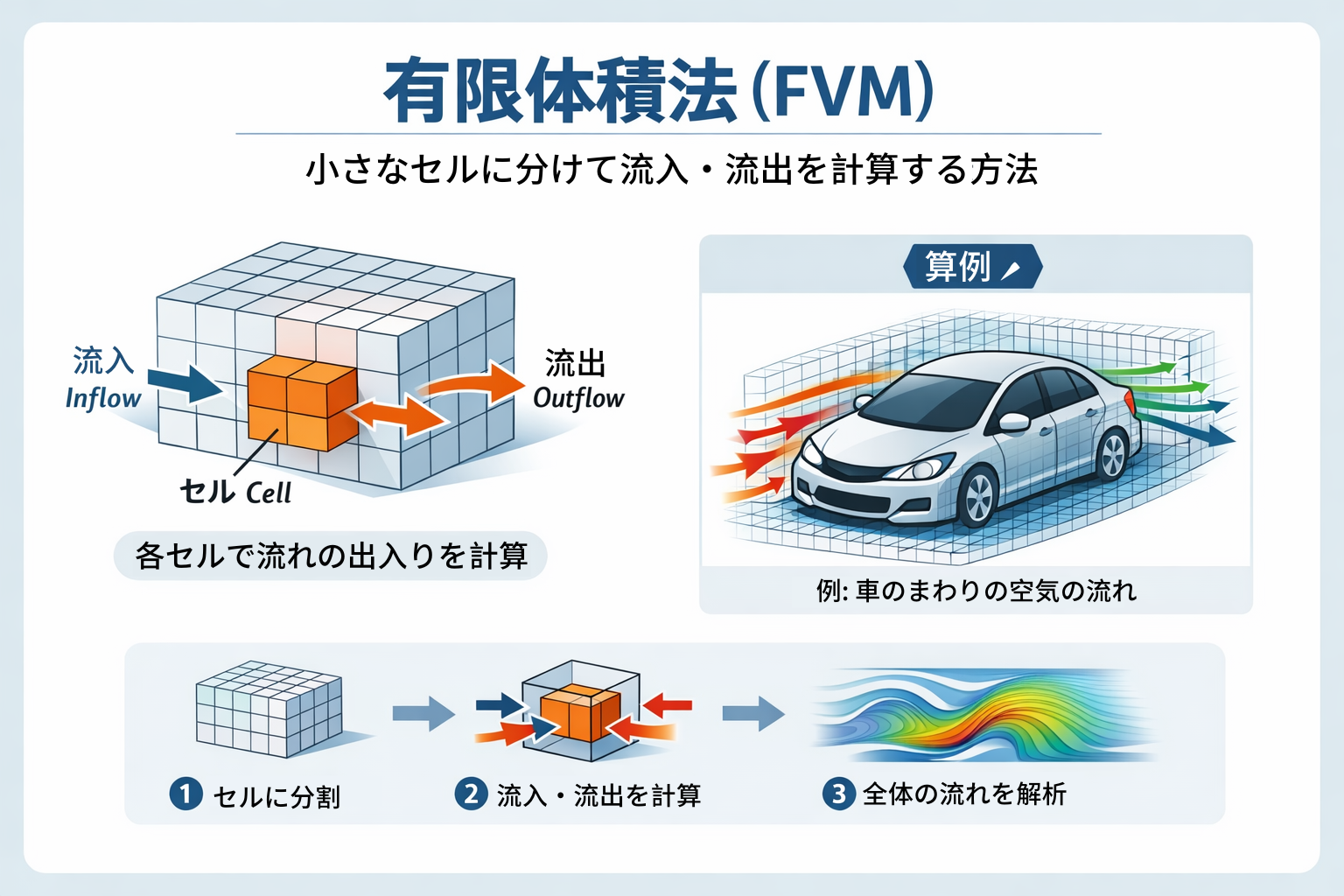

有限体積法（FVM）
有限体積法（FVM）は、流体を小さな体積セルに分け、各セルでの流入・流出を計算することで全体の流れを近似的に求める方法です。
計算の流れとしては、まず解析領域をセルに分割し、各セル内の質量・運動量・エネルギーの流れを保存則に基づいて計算します。その結果を順次更新しながら全体の流れを再現し、計算が安定して収束するまで繰り返します。最終的に速度や圧力の分布を可視化し、解析対象の流れを評価します。

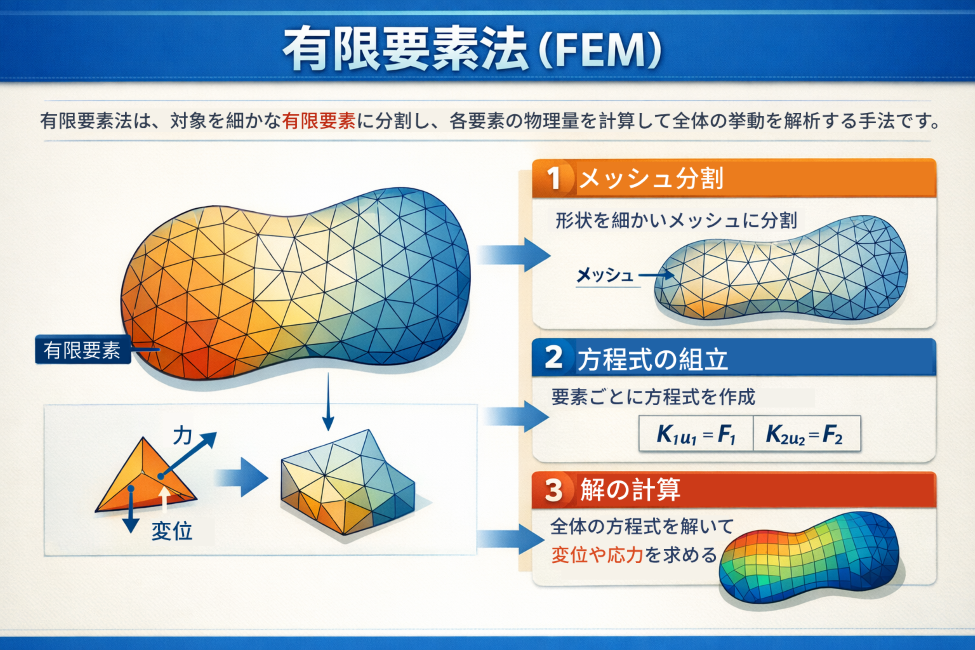

有限要素法（FEM）
有限要素法（FEM）は、複雑な形状を小さな要素に分け、各要素で流れを近似的に計算することで全体の流れを求める方法です。
計算の流れとしては、まず解析対象を要素に分割してモデル化し、各要素で速度や圧力などの物理量を近似計算します。すべての要素の計算結果を組み合わせて全体の流れを再現し、計算が収束するまで繰り返します。最後に得られた結果から速度や圧力の分布を可視化し、流れの特性を評価します。

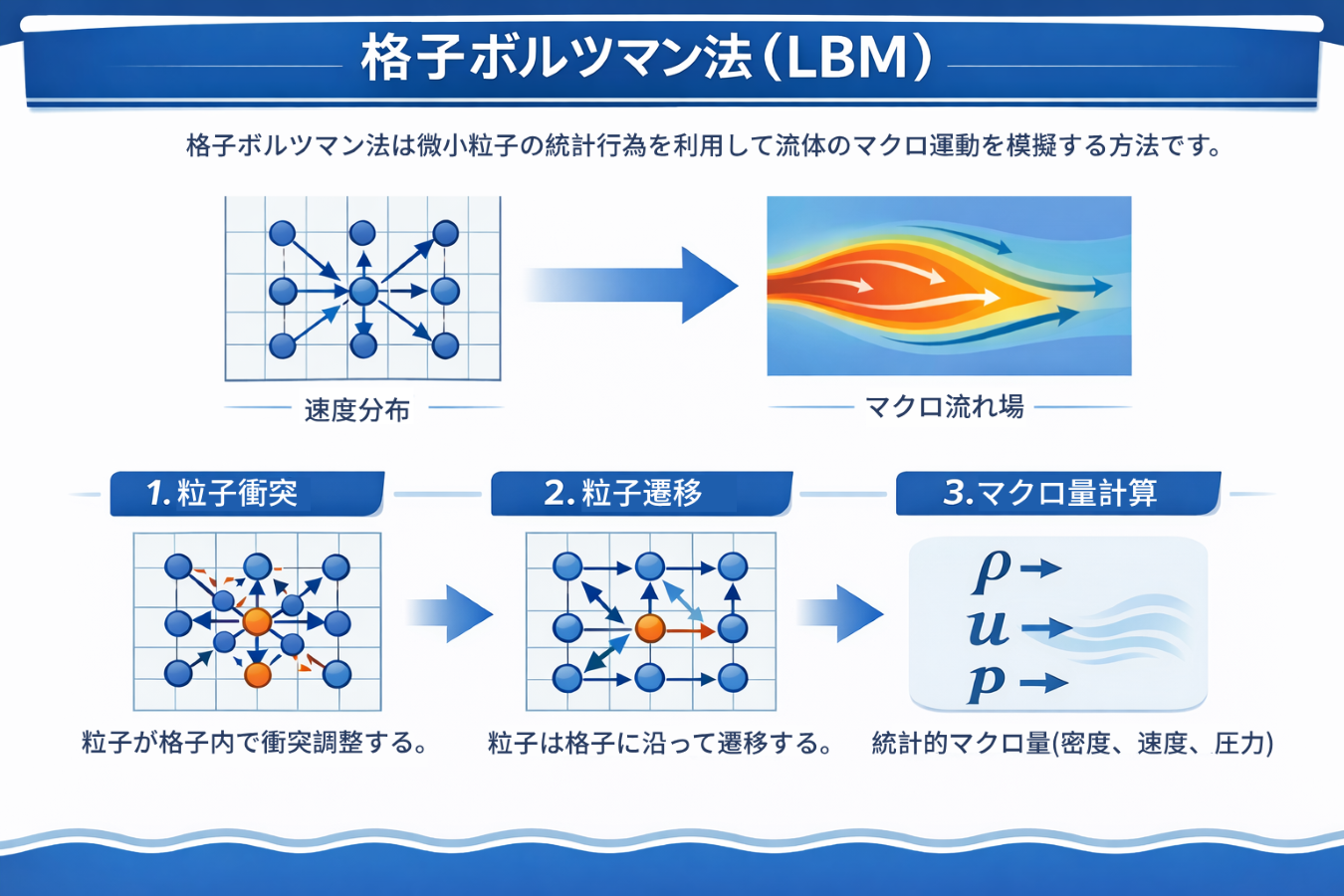

格子ボルツマン法（LBM）
格子ボルツマン法（LBM）は、流体を微小な粒子として扱い、粒子の移動や衝突を計算して流れを近似的に求める方法です。
計算の流れとしては、まず解析領域を粒子で離散化し、各粒子の移動や衝突を順次計算して全体の挙動を再現します。計算を繰り返しながら結果が安定して収束するまで進め、最終的に粒子の運動から速度や圧力の分布を再構築して解析対象の流れを評価します。
PHOENICSは、複雑な流体・熱流体解析や換気解析などを、専門的なプログラミング知識がなくても扱える商用 CFD ソフトです。モデルの準備からメッシュ生成、境界条件の設定、計算実行、結果の可視化まで、ワンストップで操作できるため、CFD 初学者や教育・研究用途にも適しています。また、結果を視覚的に確認できるため、流れや圧力分布の理解が深まり、設計改善や検証作業にも役立ちます。
ZWPHOENICS：世界で初めて商用の熱流体解析ソフト
数値流体力学（CFD）の基本的な仕組みや計算法を大まかに理解した後、それを実際に計算・解析できるツールとして ZWPHOENICS（旧: PHOENICS） は非常に適しています。PHOENICS は世界で初めて商用の熱流体解析ソフトとして登場し、40 年以上にわたり航空宇宙、自動車、エネルギー、建築環境などの分野で活用されてきた信頼性の高いソフトです。
このソフトでは、圧縮性・非圧縮性流体、層流・乱流、燃焼、化学反応、自由表面流など、数値流体力学で扱うさまざまな物理現象を解析できます。特に相変化を伴う二相流や混相流など、複雑な熱流体問題の計算にも対応可能です。
2023年、ZWSOFTはPHOENICSの開発元である英国CHAM社を買収し、製品名を「ZWPHOENICS」へと変更しました。現在は製品開発体制を大幅に強化しており、モデリング機能の拡充やUIの操作性向上に注力しています。すでにZW3Dの3Dモデリング機能との統合も完了しており、これによりCAD設計から解析までをシームレスにつなぐ一体化したワークフローを実現し、設計データをそのまま実務レベルの解析にダイレクトに活用することが可能です。
興味のある方は、ZWPHOENICS を使った CFD 体験や詳細情報について、ぜひお問い合わせください。設計改善や学習・研究用途に合わせたサポートをご提供します。
