流体の流れは、私たちの日常生活から工業分野まで、さまざまな場面で重要な役割を果たしています。例えば、水道の蛇口から出る水や、空気の流れ、さらには飛行機の周りの気流など、すべて「流体の流れ」に関係しています。
流体の流れは大きく「層流」と「乱流」の2つに分類されます。本記事では、この2つの違いや特徴、そして実務での使い分けについてわかりやすく解説します。

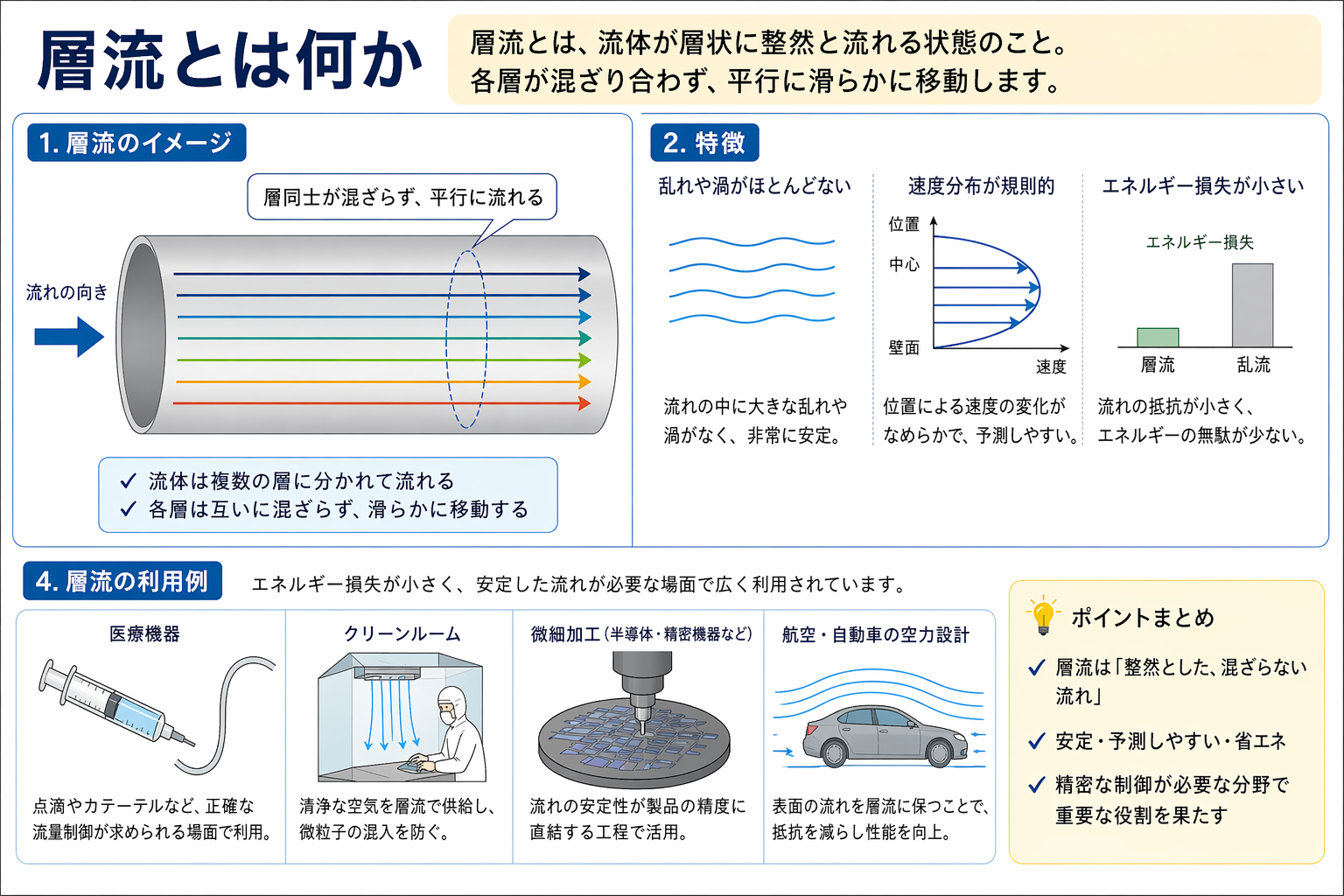

層流とは何か
層流とは、流体が層状に整然と流れる状態を指します。流体は複数の層に分かれ、それぞれが互いに混ざり合うことなく、平行に滑らかに移動します。
この状態では、流れの中に大きな乱れや渦はほとんど発生せず、全体として非常に安定した挙動を示します。また、速度分布も規則的であるため、流れの予測がしやすいという特徴があります。
さらに、層流はエネルギー損失が比較的小さいという利点も持っています。そのため、精密な流体制御が求められる医療機器やクリーンルーム、微細加工の分野などで広く利用されています。

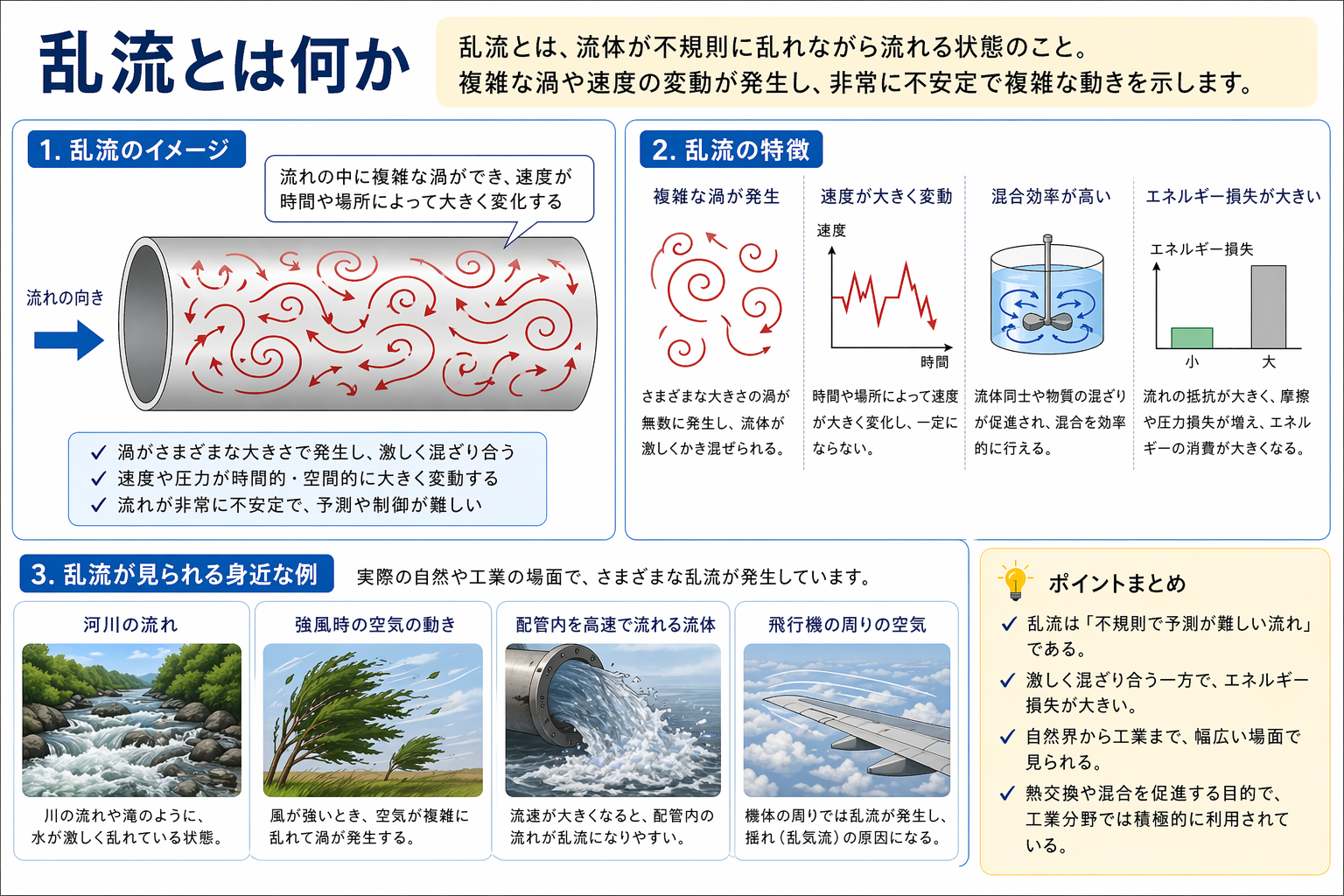

乱流とは何か
乱流とは、流体が不規則に乱れながら流れる状態を指します。流れの中では複雑な渦や速度の変動が発生し、非常に不安定で複雑な挙動を示します。
層流とは対照的に、流体は激しく混ざり合い、時間的・空間的に大きく変化します。このため、エネルギー損失は大きくなる一方で、混合効率が高まるという特徴があります。
実際には、河川の流れや強風時の空気の動き、配管内を高速で流れる流体など、多くの現象で乱流が見られます。乱流は制御や解析が難しいものの、熱交換や混合を促進する目的で工業分野では積極的に利用されています。
層流と乱流の違い
ここまで、層流と乱流の基本的な特徴を見てきました。両者の違いは、流れの見た目だけでなく、安定性や混合効率、エネルギー損失といった本質的な性質にあります。
層流は安定で予測しやすい一方、混合性能は限定的です。これに対して乱流は不安定で複雑ですが、混合や熱伝達に優れています。このように、両者は用途に応じて使い分ける必要があります。
以下に、主な違いを整理します。
| 項目 | 層流 | 乱流 |
| 流れの状態 | 規則的で層状に流れる | 不規則で渦を伴う |
| 安定性 | 高い（外乱に強い） | 低い（変動が大きい） |
| 混合性 | 低い（拡散が中心） | 高い（対流混合が活発） |
| エネルギー損失 | 小さい | 大きい（抵抗増加） |
| 速度分布 | 滑らかで放物線状 | 不均一で平坦化傾向 |
| 予測のしやすさ | 比較的容易 | 困難（モデル依存） |
| 主な用途 | 精密制御・クリーン環境 | 熱交換・混合・燃焼 |
このように、層流と乱流はそれぞれ異なる強みを持っています。設計や解析では、目的に応じて最適な流れの状態を選択することが重要です。
レイノルズ数とは
このように、層流と乱流はそれぞれ異なる特性を持っていますが、実際の流れの中で「どちらの状態になるのか」はどのように判断すればよいのでしょうか。
その判断基準として用いられるのが「レイノルズ数（Re）」です。レイノルズ数は、流体の慣性力と粘性力の比を表す無次元数であり、流れの状態を定量的に評価するための重要な指標です。
Re=ρvL/μ
ここで、ρは流体の密度、vは流速、Lは代表長さ（配管径など）、μは粘性係数を表します。一般的に、流速が速いほど、またスケールが大きいほどレイノルズ数は大きくなり、乱流になりやすくなります。
目安としては、以下のように流れの状態を分類することができます。
- Re < 2300：層流
- 2300〜4000：遷移領域
- Re > 4000：乱流
このように、レイノルズ数を用いることで、流れが層流か乱流かを事前に予測することが可能になります。特に配管設計や流体解析においては、この指標が重要な判断基準として広く利用されています。
工業における応用とシミュレーション
レイノルズ数によって流れの状態を判断できるようになると、それを実際の設計や製造プロセスにどのように活用するかが重要になります。工業分野では、層流と乱流の特性を理解し、目的に応じて適切に使い分けることが求められます。
例えば、層流は安定した流れを維持できるため、精密な制御が必要な分野で活用されます。半導体製造や医療機器、クリーンルーム環境などでは、流体の乱れを最小限に抑えることが品質の維持に直結します。
一方、乱流は流体の混合や熱伝達を大きく促進するため、熱交換器や化学プラント、燃焼プロセスなどで重要な役割を果たします。これらの分野では、あえて乱流を発生させることで、効率を高める設計が行われています。
このような流れの特性を設計段階で最適化するために活用されるのが、CFD（数値流体解析）です。CFDを用いることで、実際に試作を行う前に流体の挙動を可視化し、性能や問題点を事前に評価することが可能になります。
特に層流の場合は比較的シンプルなモデルで解析できますが、乱流では複雑な挙動を再現するために、k-εモデルやLES（Large Eddy Simulation）などの高度な乱流モデルが必要になります。そのため、計算コストや解析精度のバランスを考慮したモデル選択が重要となります。
近年では、こうしたシミュレーション技術の発展により、製品設計の初期段階から流体挙動を考慮した最適化が可能になっています。これにより、開発期間の短縮やコスト削減、さらには製品性能の向上が実現されています。
ZWPHOENICS：乱流・層流解析に対応したCFDソフト
ZWPHOENICS（旧: PHOENICS）は、世界で初めて商用化された熱流体解析ソフトウェアの一つとして知られており、40年以上にわたり航空宇宙、自動車、エネルギー、建築環境など幅広い分野で活用されてきた、信頼性の高いCFDソフトです。
本ソフトウェアでは、圧縮性・非圧縮性流体の解析をはじめ、層流・乱流、燃焼、化学反応、自由表面流など、数値流体力学で扱うさまざまな物理現象をシミュレーションすることができます。さらに、相変化を伴う二相流や混相流といった複雑な熱流体問題にも対応しており、高度な工業解析にも利用されています。
近年では開発体制も大きく強化されており、モデリング機能の拡充やユーザーインターフェースの改善など、操作性と実務適用性の向上が進められています。また、2023年にはZWSOFTがPHOENICSの開発元である英国CHAM社を買収し、製品名は「ZWPHOENICS」へと変更されました。
さらに、ZW3Dとの連携も強化されており、3Dモデリングから流体解析までを一つの環境で扱うことが可能になっています。これにより、CAD設計データをそのまま解析に活用できるため、設計から検証までのプロセスをシームレスに統合したワークフローが実現されています。
層流・乱流の解析やCFDシミュレーションにご興味のある方は、ZWPHOENICSを用いた解析事例や詳細情報についてぜひお問い合わせください。設計改善や研究・教育用途に応じたサポートもご提供しています。
