近年、電気自動車（EV）の普及と高性能化に伴い、パワーエレクトロニクス機器の熱マネジメントが重要な設計課題となっています。
なかでも、IGBT（Insulated Gate Bipolar Transistor）は、バッテリーから供給される電力をモーター制御に適した形へ変換するインバータの中核部品として広く採用されています。EVの高出力化や高効率化が進むにつれ、IGBTモジュールの発熱密度も増加しており、冷却性能の確保がますます重要になっています。
しかし、発生した熱を十分に除去できなければ、変換効率の低下や部品寿命の短縮につながるだけでなく、システム全体の信頼性にも影響を及ぼします。そのため、設計段階で熱流体現象を適切に評価し、冷却性能を検証することが求められています。
本記事では、IGBTの役割や発熱課題、液冷システム設計におけるポイントを解説するとともに、ZWPHOENICSを活用した熱流体解析の活用方法を紹介します。

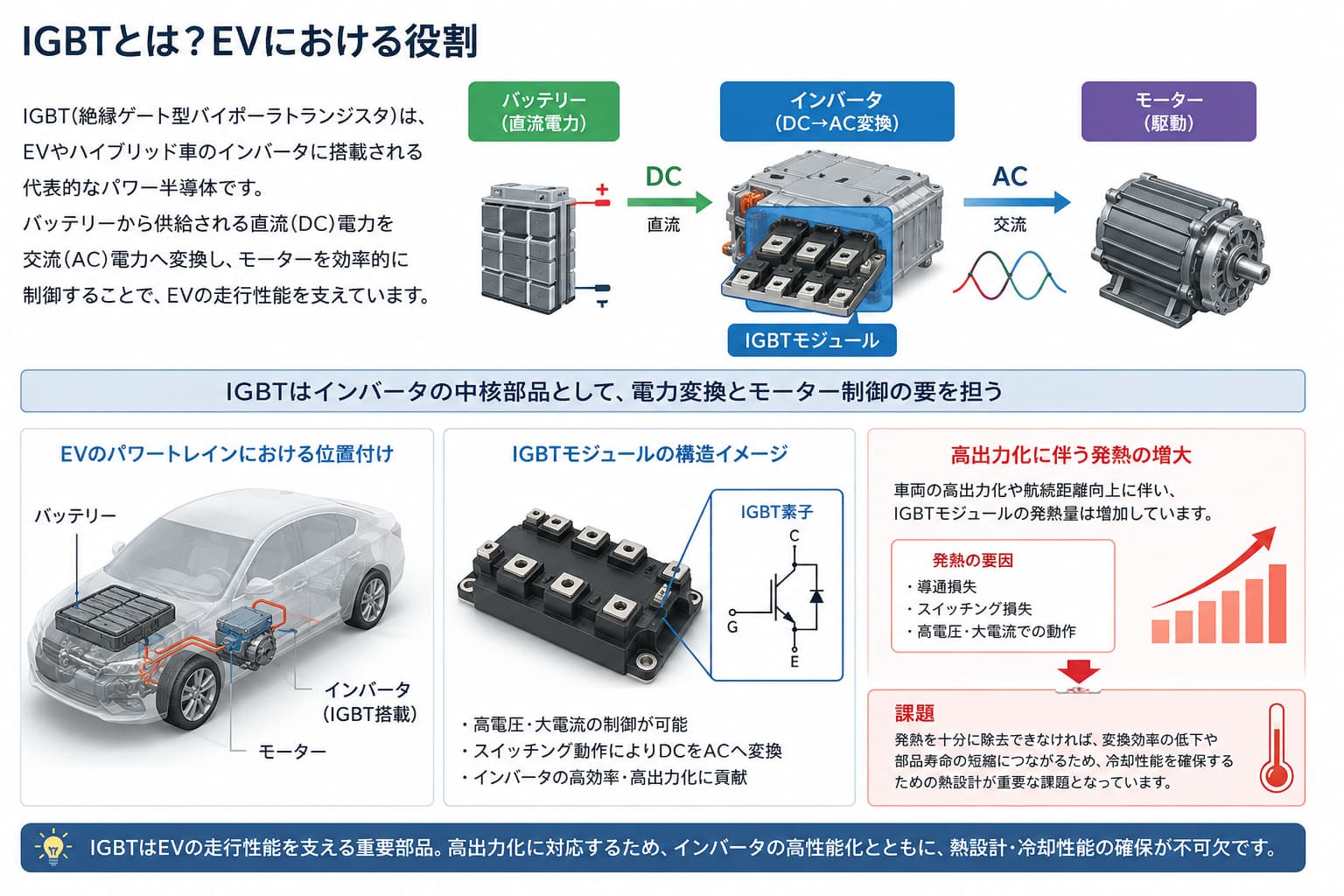

IGBTとは？EVにおける役割
IGBT（絶縁ゲート型バイポーラトランジスタ）は、EVやハイブリッド車のインバータに搭載される代表的なパワー半導体です。
主な役割は、バッテリーから供給される直流（DC）電力を交流（AC）電力へ変換し、モーターを効率的に制御することです。インバータの性能は車両の加速性能や電力変換効率に直結するため、IGBTはEVの走行性能を支える重要な部品といえます。
近年は車両の高出力化や航続距離向上への要求が高まっており、インバータの高性能化も進んでいます。それに伴い、IGBTモジュールの発熱量も増加しており、冷却性能を確保するための熱設計が重要な課題となっています。
IGBTの発熱課題と熱マネジメントの重要性
IGBTは電力変換を行う際に、導通損失やスイッチング損失によって熱を発生します。
特にEV用インバータでは、高電圧・大電流条件で動作するため発熱量が大きく、温度上昇によって以下のような課題が発生する可能性があります。
- 電力変換効率の低下
- スイッチング性能の悪化
- デバイス寿命の短縮
- システム信頼性の低下
また、熱設計では最高温度だけでなく、温度分布にも注意が必要です。
局所的な高温領域（ホットスポット）が発生すると、モジュール内の温度差が大きくなり、冷却性能のばらつきや熱的負荷の集中につながる可能性があります。そのため、IGBTモジュールでは最高温度の管理とともに、温度分布の均一化も重要な設計課題となります。

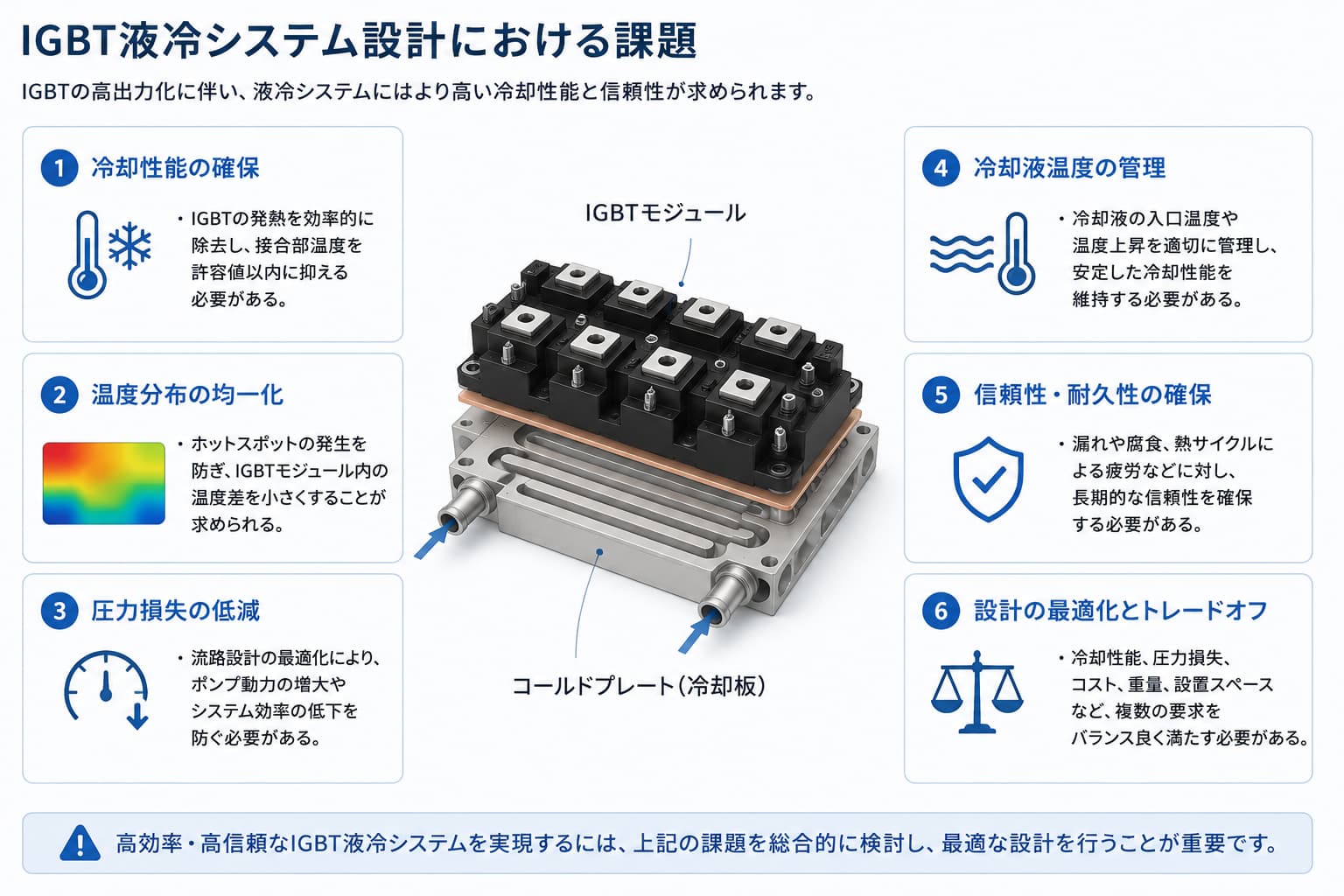

IGBT液冷システム設計における課題
近年のEV用インバータでは、冷却性能の観点からコールドプレートを用いた液冷方式が広く採用されています。
液冷方式では、コールドプレート内部の流路に冷却液を循環させることで、IGBTから発生した熱を効率的に除去します。
液冷システムには、
- 高い放熱性能
- 温度分布の均一化
- 高出力化への対応
- コンパクトなシステム構成
といったメリットがあります。
一方で、コールドプレート内部の流路設計は冷却性能に大きく影響します。
流路の分岐や断面積の変化によって流れが偏ると、一部の領域で流速が低下し、局所的な温度上昇が発生する可能性があります。
また、冷却液は流路を通過する過程で熱を吸収するため、入口側と出口側では冷却条件が異なります。その結果、同じモジュール内であっても各部品の温度分布に差が生じる場合があります。
さらに、冷却性能を高めるために流路を複雑化すると、圧力損失が増加し、ポンプ負荷や消費電力の増加につながります。
そのため、液冷システムの設計では、
- 冷却性能
- 温度分布の均一性
- 圧力損失
を総合的に評価することが重要です。
CFDによるIGBT液冷解析のメリット
コールドプレート内部の流れは三次元的であり、流路形状や運転条件によって流速分布や温度分布が大きく変化します。
また、液冷システムでは温度分布、流速分布、圧力損失が相互に影響するため、単一の指標だけで性能を判断することは困難です。
実験による評価は重要ですが、コールドプレート内部の流れや熱伝達現象を詳細に把握することは容易ではありません。
そこで有効なのがCFD（数値流体解析）です。
CFD解析を活用することで、内部の熱流体現象を可視化し、
- IGBT表面温度の予測
- ホットスポットの特定
- 温度分布の評価
- 冷却液温度上昇の確認
- 流速分布の評価
- 圧力損失の算出
- を行うことができます。
また、試作前の段階で複数の設計案を比較検討できるため、開発期間の短縮や設計品質の向上にもつながります。
IGBT液冷解析で評価すべき指標
液冷システムの性能を適切に評価するためには、複数の指標を総合的に確認する必要があります。
- IGBT最高温度：最高温度は熱設計の妥当性を判断する基本的な指標です。許容温度を超える場合は、冷却性能や構造設計の見直しが必要になります。
- 温度分布：温度分布を確認することで、ホットスポットの位置や温度の偏りを把握できます。最高温度だけでなく、モジュール全体の温度分布を評価することが重要です。
- 冷却液温度上昇：冷却液の入口温度と出口温度の差は、システム全体の熱除去性能を評価する上で重要な指標です。
- 流速分布：流速が低い領域では熱伝達性能が低下する可能性があります。流路内に流れの停滞や偏りがないかを確認することが重要です。
- 圧力損失：圧力損失はポンプ負荷やエネルギー消費に影響します。冷却性能と圧力損失のバランスを考慮した設計が求められます。
ZWPHOENICSによるIGBT液冷解析
ZWPHOENICS（旧：PHOENICS）は、世界で初めて商用化された３次元汎用熱流体解析ソフトウェアとして知られ、45年以上にわたり航空宇宙、自動車、エネルギー、建築環境など幅広い分野で活用されてきた実績のあるCFDソフトウェアです。
圧縮性・非圧縮性流れ、熱伝達、乱流解析などに対応しており、製品設計における熱流体現象の評価に活用されています。
EV向けIGBTモジュールの液冷設計では、部品温度だけでなく、コールドプレート内部の熱伝導や冷却液の温度変化も冷却性能に影響します。そのため、温度分布と流体挙動をあわせて評価することが重要です。
ZWPHOENICSでは、電子部品の発熱と冷却液の流れを同時に解析し、
- IGBTおよび周辺部品の温度分布
- コールドプレート内部の流速分布
- 冷却液の温度変化
- 圧力損失
- 複雑な流路形状における流れの偏りや滞留領域
を評価することができます。
さらに、k-ε乱流モデルなどを用いた乱流解析にも対応しており、液冷システム内部の複雑な流れを考慮した検討が可能です。
まとめ
EV向けIGBTモジュールでは、高出力化に伴う発熱対策が重要な設計課題となっています。液冷システムの設計では、最高温度だけでなく、温度分布、流速分布、冷却液温度上昇、圧力損失などを総合的に評価し、冷却性能とシステム効率のバランスを検討することが重要です。
ZWPHOENICSを活用することで、コールドプレート内熱伝導と熱流体現象を可視化し、設計段階で冷却性能を検証できます。これにより、EV向けパワーモジュールの熱設計を効率的に進めることが可能になります。EV向けIGBTモジュールの液冷解析や熱マネジメント評価をご検討中の方は、ZWPHOENICSの解析事例や製品機能についてお気軽にお問い合わせください。導入方法や活用事例に関するご質問も承っております。
