穴あけ加工は、製造業における最も基本的で重要な加工工程の一つです。締結や位置決め、配管・配線、軽量化など、ほとんどの機械部品に欠かせない要素であり、製品の機能や品質に直結します。
一見単純に見えますが、材料特性、工具仕様、加工条件、精度要求など多くの要素が関係し、それらのバランスによって品質とコストが決まります。さらに、加工トラブルの多くは設計段階に原因があります。工具が入らない位置関係や過度な精度指定、加工限界を超えた形状などは、設計時に防ぐべき問題です。
本記事では、穴あけ加工の基礎と設計上のポイントを整理し、3D CADを活用した事前検証の考え方について解説します。
穴あけ加工とは
穴あけ加工の定義
穴あけ加工とは、ドリルや専用工具を用いて材料に円形の穴をあける加工方法です。切削加工の中でも特に使用頻度が高く、製品の機能や組立精度に大きく関わる重要な工程です。
穴には、締結用、位置決め用、流体通路、軽量化、センサー取付などさまざまな目的があります。そのため設計者は、単に形状として穴を設けるのではなく、「なぜその穴が必要なのか」という機能面を意識して設計することが重要です。
主な加工方法
穴あけ加工にはいくつかの代表的な方法があり、目的に応じて使い分けられます。
- ドリル加工は、最も基本的な方法で、材料に穴をあけるための初期工程として広く用いられています。下穴として使用されることが多く、量産部品でも一般的に採用されています。
- リーマ加工は、穴の寸法精度や真円度を高めるための仕上げ加工です。ドリル加工後に行われることが多く、高精度が求められる部品で使用されます。
- タップ加工は、穴の内側にねじを切る加工です。ボルト締結を行う設計では欠かせない工程であり、適切な下穴径の設定が重要になります。
- 座ぐりや皿もみ加工は、ボルトやねじの頭部を部品内部に収めるための加工です。外観の向上や安全性の確保に関わる重要な工程です。
このように、穴あけ加工は単一の作業ではなく、目的や機能に応じて複数の工程を組み合わせて行われるのが一般的です。

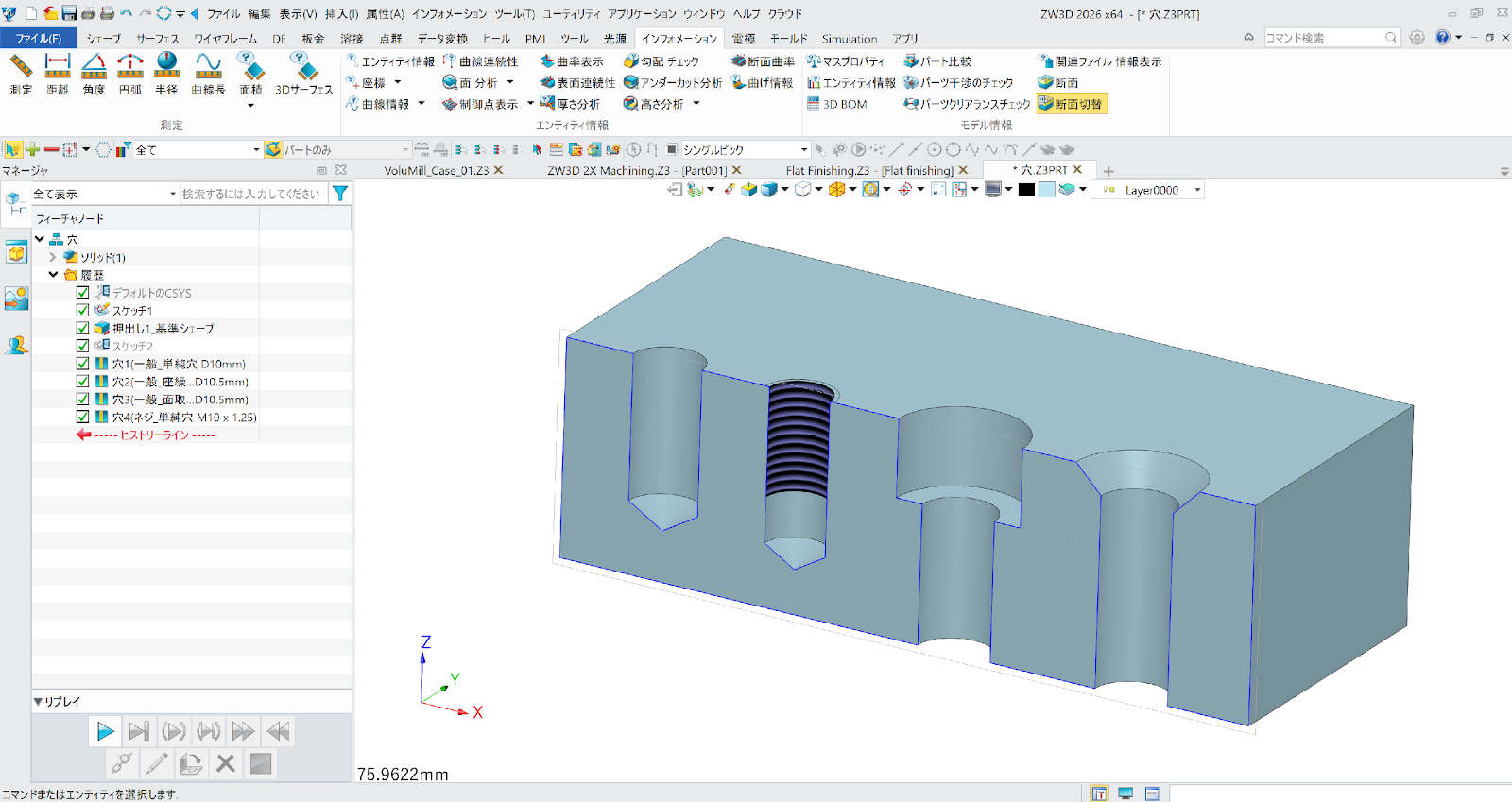

図1：ZW3Dで穴あけ加工したモデルの断面例
機械加工と板金加工における違い
穴あけ加工といっても、機械加工（切削加工）と板金加工では考え方や制約条件が大きく異なります。この違いを理解していないと、図面上は問題なくても現場で加工できないという事態が起こります。
機械加工では、マシニングセンタやボール盤を用い、回転するドリルで材料を削って穴をあけます。主にブロック材や鋳物などの厚肉部品が対象で、高い位置精度や寸法精度を確保できるのが特長です。条件次第では深穴加工も可能で、リーマ仕上げによって高精度にも対応できます。ただし、材料特性や切削条件の影響を受けやすく、特に深穴では工具折損や芯ずれのリスクがあります。

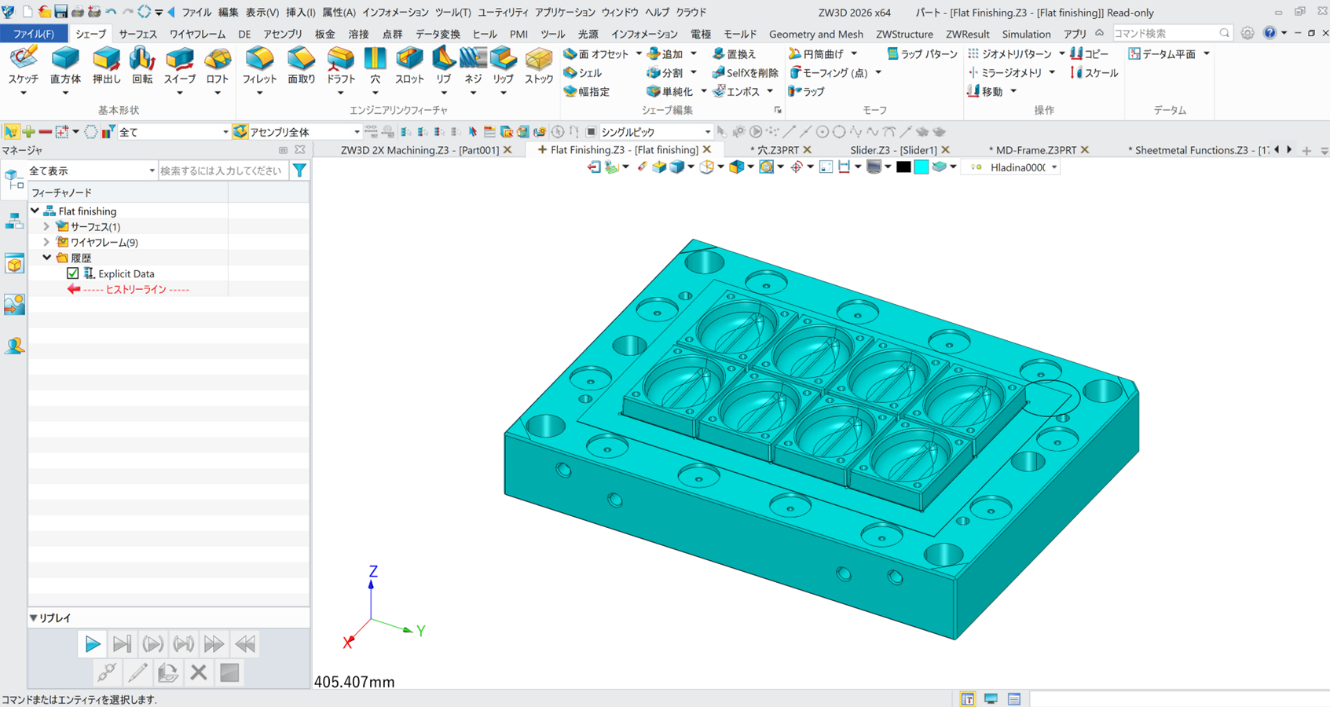

図2：ZW3D機械加工用（CAM）3Dモデル
一方、板金加工ではタレットパンチプレスやレーザー加工機を使い、薄板に穴を打ち抜いたり溶断したりします。量産に向いており加工速度も速い反面、板厚に対する穴径の制約があり、変形やバリの発生も考慮しなければなりません。たとえば、板厚より極端に小さい穴は加工が難しく、設計変更が必要になることがあります。

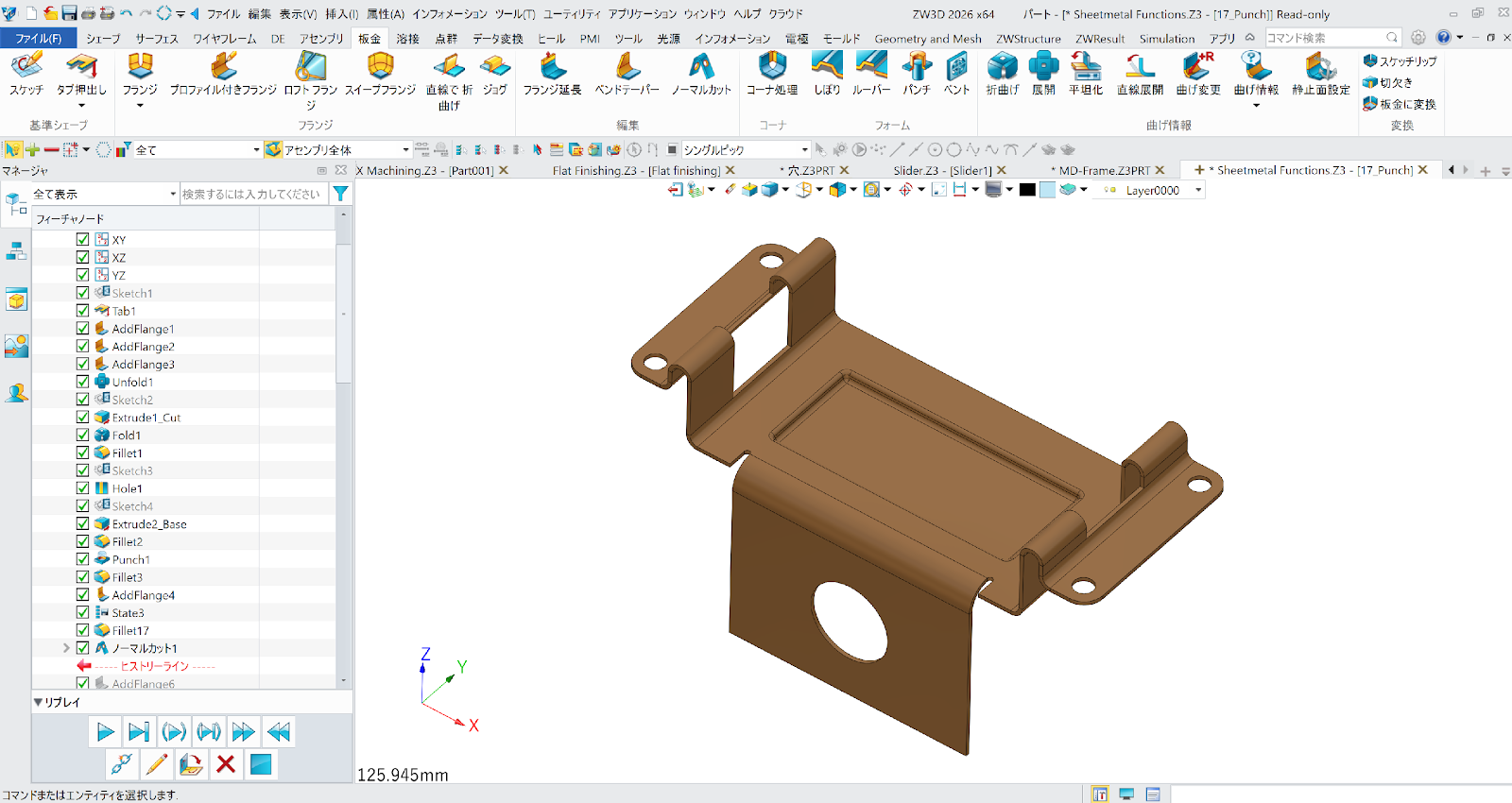

図3：ZW3D板金操作画面例
このように、加工方法の違いによって設計上の注意点も変わるため、穴の設計ではどの加工方法で作られるのかを意識することが重要です。
穴あけ加工でよくあるトラブル
穴あけ加工は単純に見えますが、現場ではさまざまなトラブルが発生します。その多くは加工ミスではなく、設計段階での配慮不足が原因です。
代表的なのは、工具が入らない位置に穴を設計してしまうケースです。壁や段差の近くでは、ドリルのチャックが干渉し加工できないことがあります。また、穴が深すぎるとドリルの折損や加工不良の原因になります。
さらに、不要に厳しい公差を指定すると追加工程が発生し、コスト増につながります。板金加工では、板厚より小さすぎる穴や端に近すぎる穴も、変形や割れの原因になります。
このように、穴あけ加工のトラブルは設計と加工の認識のズレから生じることが多いのです。
穴あけ加工を考慮した設計のポイント
穴あけ加工のトラブルを防ぐには、設計段階で加工方法を意識することが重要です。まず、実際に使用される工具のサイズを想定し、無理なく加工できる形状かを確認します。
次に、穴の深さと直径のバランスを考え、必要以上に深い設計になっていないかを見直します。また、端面からの距離や穴同士の間隔にも注意し、特に板金部品では変形を防ぐ余裕を確保します。
さらに、機能上不要な高精度指定は避け、適正な公差設計を行うことがコスト削減につながります。タップや座ぐりなどの後工程も踏まえて設計することで、手戻りを防ぐことができます。
穴を単なる形状としてではなく、「どのように加工されるか」まで考えることが、品質向上とコスト最適化の鍵となります。
設計段階で加工トラブルを防ぐ重要性
加工段階に入ってから問題が発覚すると、大きな手戻りとなります。すでに材料を加工してしまっている場合には再加工や作り直しが必要となり、場合によっては設計そのものを変更しなければならないこともあります。そうなれば当然、製作スケジュールは見直しを迫られ、納期遅延となってしまいます。さらに、追加工や材料の再手配、工程の増加などによってコストも上昇してしまいます。
このように、加工現場でのトラブルは品質だけでなく、納期や原価にも直接影響を及ぼします。だからこそ重要なのが、設計段階であらかじめ加工性を検証しておくことです。加工方法や使用工具を想定しながら設計を進めることで、無理のある形状や過剰な精度指定を未然に防ぐことができます。その結果、品質向上とコスト削減を同時に実現することが可能になります。
ZW3Dによる穴あけ加工設計の効率化
ZW3Dは、CAD（設計）とCAM（加工）機能を統合したソフトウェアです。単に形状をモデリングするだけでなく、そのまま加工データへとつなげられる点が大きな特長です。設計変更への追従性が高く、製造現場に直結する機能が充実しており、コストと機能のバランスに優れた実践的ツールです。
穴あけにおいて、さまざまな機能を活用することで設計効率と品質の向上を図ることができます。例えば、パラメトリックな穴フィーチャーを使用すれば、穴径や深さを後から簡単に変更でき、設計変更にも柔軟に対応できます。

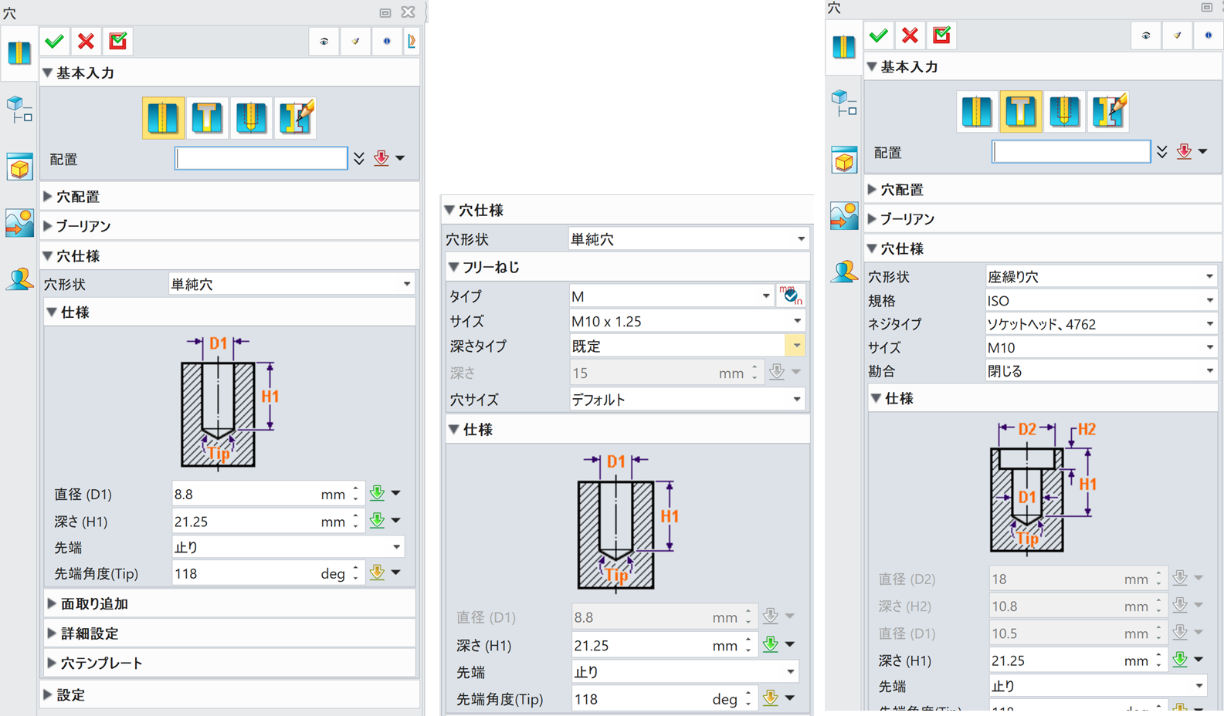

図4：ZW3Dで穴あけ設定画面例
さらに、モデル上で干渉チェックを行うことで、工具や周辺形状との物理的な干渉を事前に確認できます。断面表示機能を使えば、止まり穴の深さや底面形状を視覚的に確認でき、設計ミスの防止につながります。

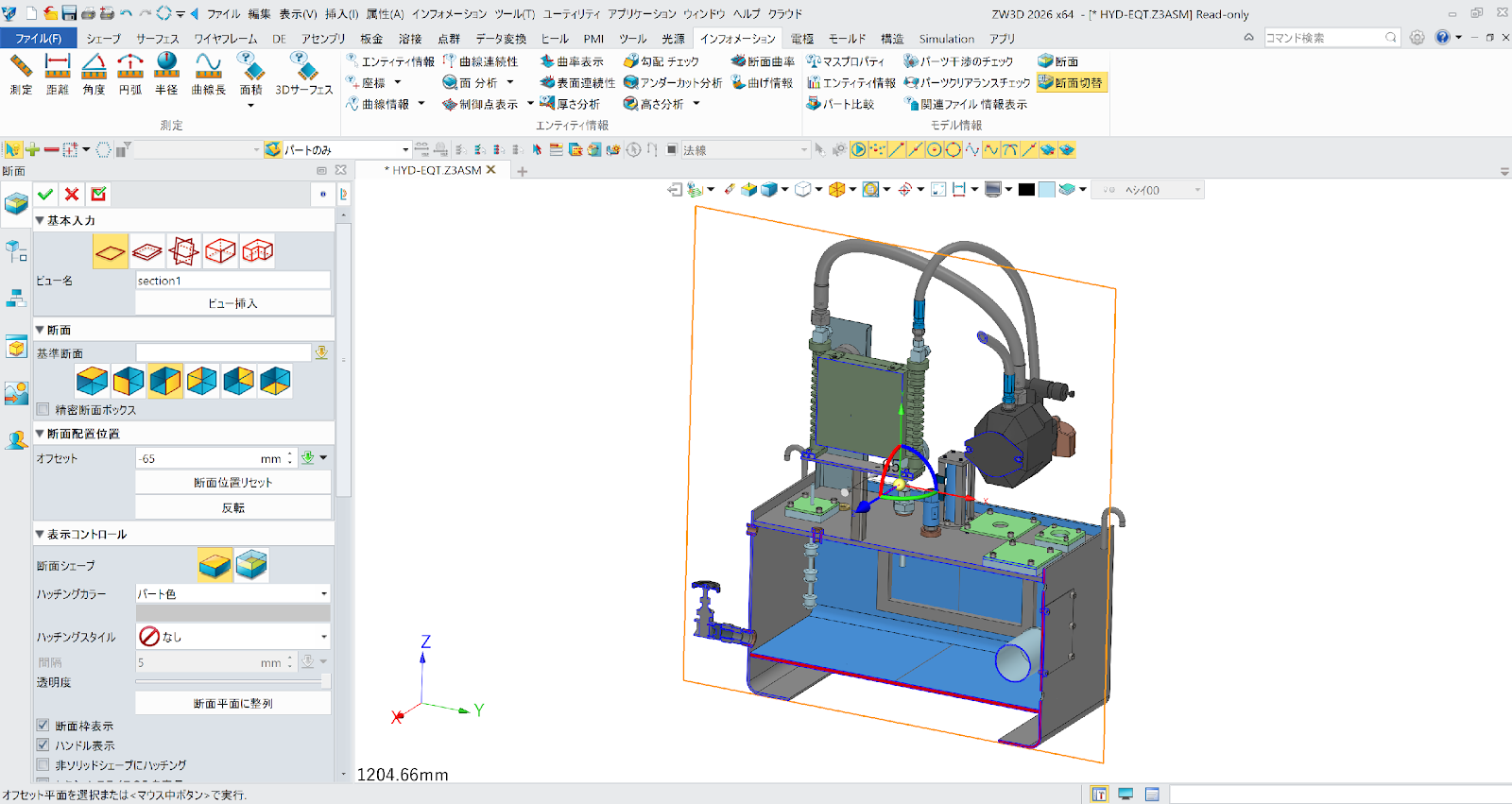

図5：ZW3Dで断面表示して設計検証している様子
加えて、CAM機能との連携により、モデル内で定義された穴情報を自動的に認識し、ドリル加工工程を効率的に生成することができます。設計段階で正確に穴情報を定義しておくことで、CAM側での再入力や設定ミスを減らし、加工データへスムーズに展開できます。

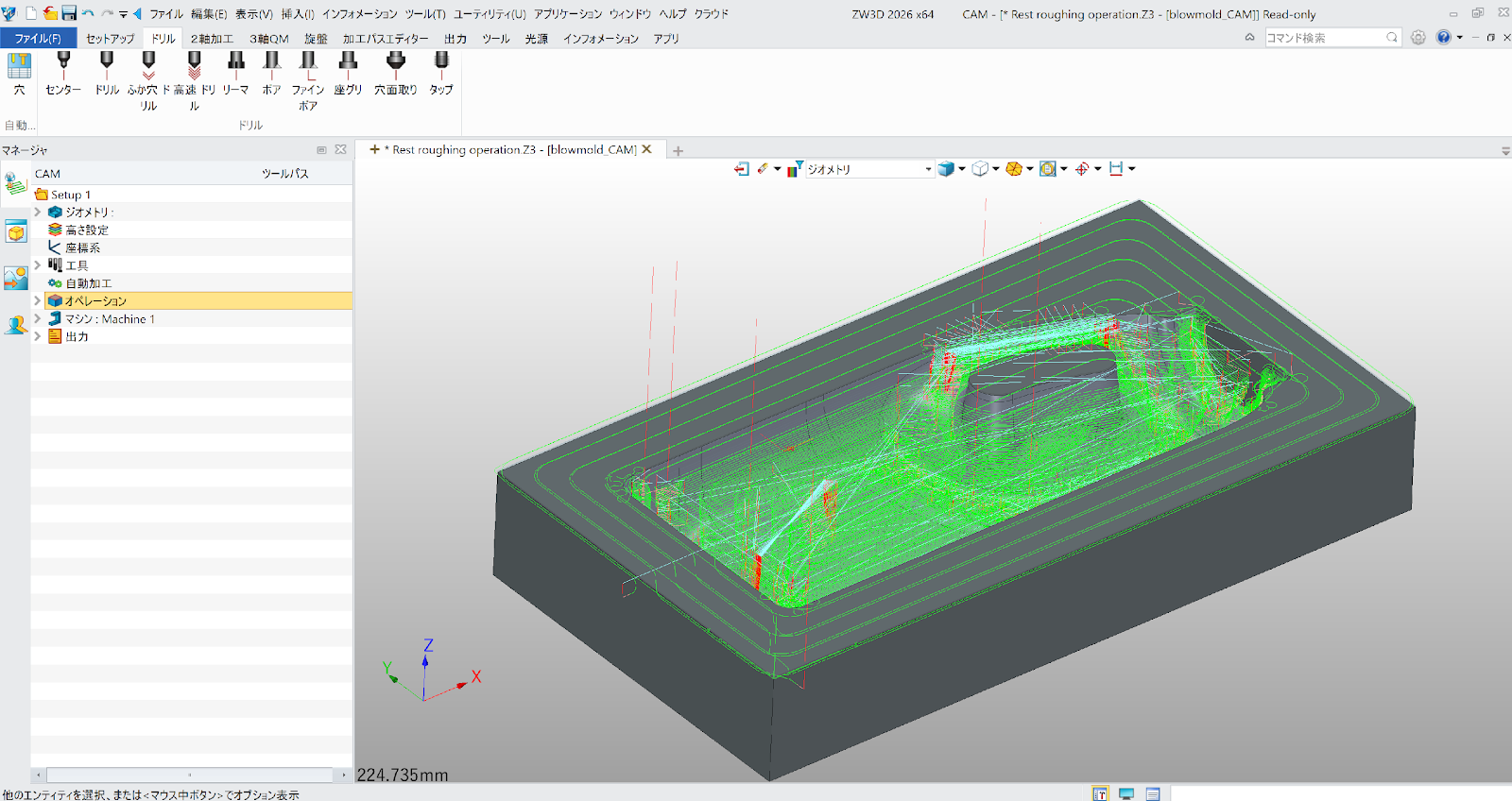

図6：ZW3DのCAM操作画面例
このように、設計データと加工データを一体化できることは、設計と製造の分断をなくす大きなメリットです。設計段階での情報がそのまま加工へと活かされることで、手戻りの削減と生産性向上を同時に実現することができます。
YouTube動画：ZW3Dで形状に穴をあける工程について
https://youtu.be/hyxi9SK4g0c
コスパ最強の高性能 All-in-One 3D CAD/CAE/CAM
永久ライセンスで313,000円～
登録不要！フォームの入力だけでOK！
穴あけ設計に使う他の3D CAD
現在、多くの製造業では3D CADを活用した設計が一般的になっています。ZW3D以外にも、SOLIDWORKSやAutodesk Fusion、Inventorなどの多くの3D CADでは、穴フィーチャーを利用して穴径や深さ、ねじ規格などの情報を定義でき、設計変更にも柔軟に対応できます。また、干渉チェックや断面表示などの機能を使うことで、設計段階で加工性を確認することもできます。

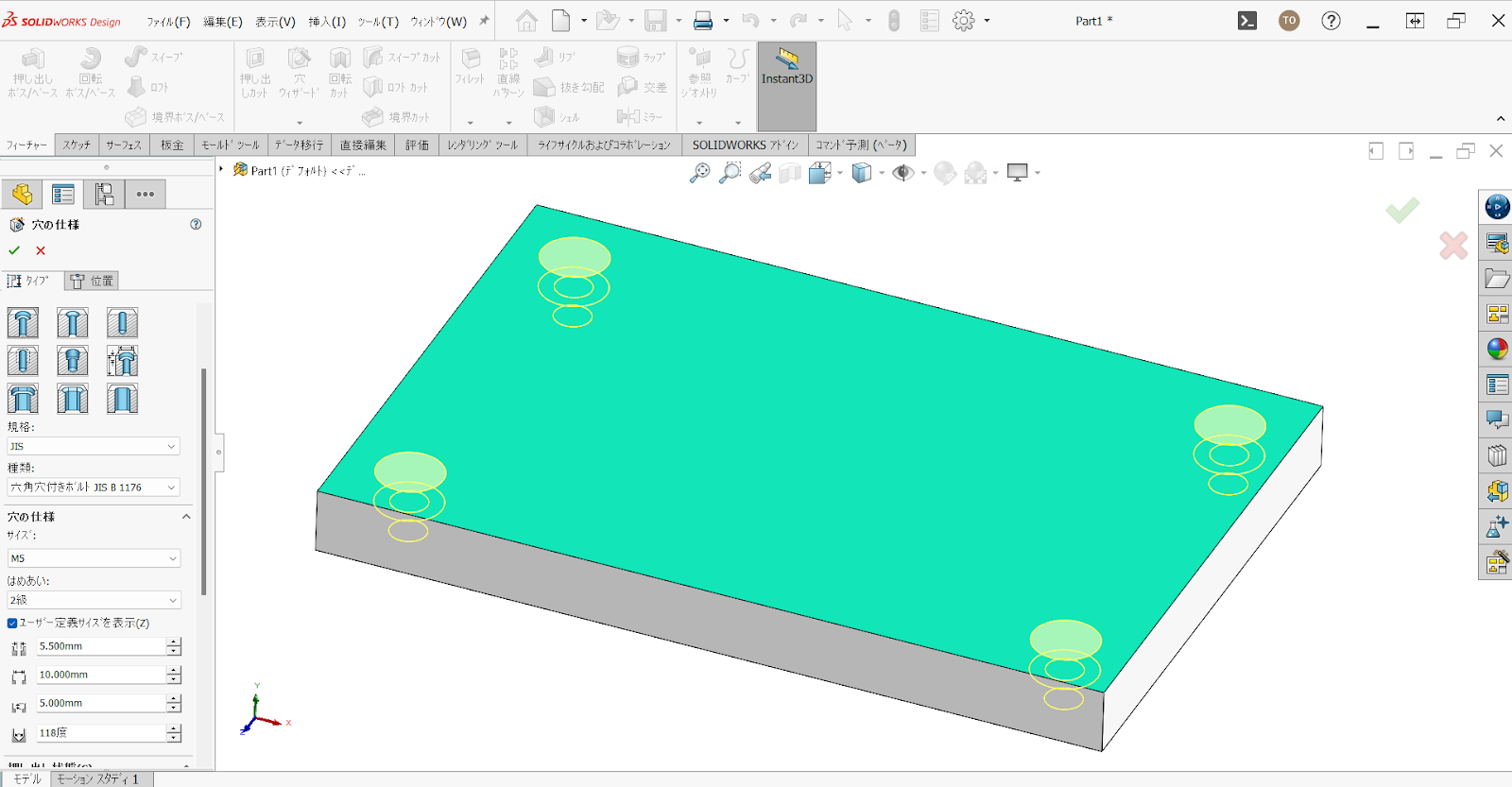

図7：SOLIDWORKSでの穴あけ設定画面例
設備設計で主に使用されるiCADは、履歴ベースのモデリングとは異なり、作成履歴に縛られることなく形状を直接編集できるダイレクトモデリングを採用しているため、設計変更への対応が非常に柔軟です。例えば、既存モデルの穴径を変更したり、穴位置を移動したりする場合でも、履歴をさかのぼることなく直感的に形状を修正することができます。
SolidEdgeでは、従来の履歴ベースのモデリングとダイレクト編集の利点を組み合わせたシンクロナステクノロジー機能が搭載されています。これにより、穴フィーチャーによる効率的な穴作成と、シンクロナステクノロジーによる柔軟な編集機能によって、設計変更の多い機械設計でも効率的に穴あけ設計を行うことができます。
設計から加工へつなぐ3D CADの役割
3D CADは単なる形状作成ツールではなく、設計と加工をつなぐ重要な基盤です。モデル上で断面確認や干渉チェックを行うことで、加工前に問題点を把握でき、手戻りや再加工を減らすことができます。
また、MBD（モデルベース定義）により、3Dモデルに寸法や公差を直接持たせることで設計意図を正確に伝えられます。さらに、形状・材質・公差などの情報を一元管理することで、設計から加工、品質管理までをデータでつなぐことが可能になります。
設計者と加工者の理解を橋渡しする存在として、3D CADはこれからのものづくりに欠かせない役割を担っています。
まとめ
穴あけ加工は、ものづくりにおける最も基本的な工程の一つです。部品の組立精度や機能性、さらには製造コストや納期にまで直結する重要な工程です。だからこそ、単なる「丸い形状」として捉えるのではなく、加工方法や工程まで含めて考える視点が求められます。
実際に発生する加工トラブルの多くは、加工現場で突然起こるものではなく、設計段階での配慮不足に起因しています。工具が入らない位置関係や過剰な精度指定、加工限界を超えた形状などは、設計時点で防ぐことができる問題です。そのためには、設計者自身が加工方法を理解し、「どのように作られるのか」を意識した設計を行うことが重要になります。
また、3D CADを活用した事前検証は、こうしたトラブルを未然に防ぐ有効な手段です。モデル上で断面確認や干渉チェックを行い、加工性を検証することで、手戻りの少ない設計が可能になります。特にZW3DのようなCADとCAMが統合されたソフトを活用すれば、穴情報をそのまま加工工程へ連携させることができ、設計から加工までを一貫して考えることが可能になります。
設計データを中心に据え、加工までを見据えたデータ活用を進めることが、これからの製造業の競争力を左右します。穴あけ加工という基本工程を改めて見直すことは、品質向上とコスト最適化を実現するための第一歩と言えるでしょう。
