よりユーザーフレンドリーなインタラクション
ZW3D 2021では、小さいながらも思いやりのある新機能により、ユーザーエクスペリエンスをさらに向上させます。例えば、コマンド検索機能は、キーワードでコマンドをすばやく検索することができます。これで、使い慣れていない機能でも簡単に使えます。また、繰り返し作業を行う際に、スクリプトレコーディング機能はコマンドをスクリプトとして記録することができます。マップキーとして設定することにより、次、クリック一回だけで操作をすばやく実行できます。さらに、2D/3Dデータム軸、データム平面、データムCSYSを含むデカルト座標系がサポートされ、スケッチの設計、モデリング、PMI寸法、およびアセンブリ拘束の設定を支援します。

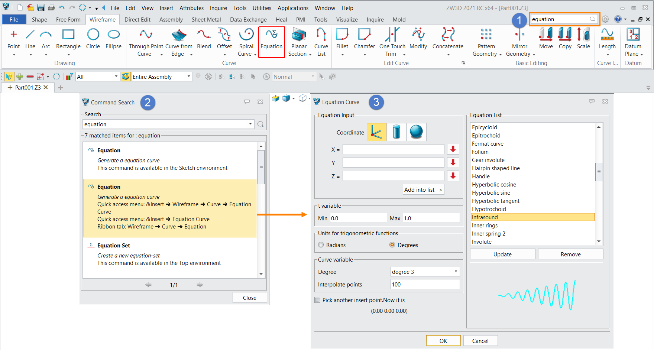

図1.コマンド検索機能で必要なコマンドを検索します

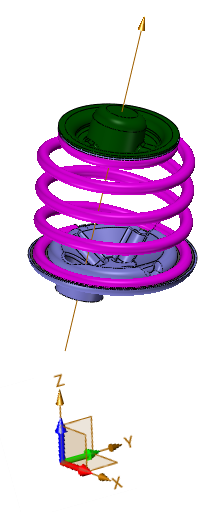

図2.データム軸がサポートされていますよりユーザーフレンドリーなインタラクション
ZW3D 2021では、小さいながらも思いやり拡張されたCAD機能 よりフレンドリーなユーザーエクスペリエンスだけでなく、CAD機能はより高品質の設計のために拡張されています。例えば、スケッチ設計では、新機能のオフセット拘束はエンティティオフセットに拘束を追加することができます。また、滑らかな曲線とサーフェスの作成を実現する等曲率拘束、モデリングプロセスの参照のために、コスメティックスケッチなどの新しい機能が用意されています。モデリングに関しては、G2 ブレンドがサポートされることにより、より高精度のフィレットまたはブレンドフェースの作成ができるようになりました。設計の最適化に特に役立ちます。新しいクロストリム機能は、複数のサーフェスをトリムし、一度で縫うことができます。
また、アセンブリも新機能により大幅に改善されました。例えば、コンポーネントノッド挿入でアセンブリツリーや3D BOMに仮想コンポーネントを挿入するようにできました。コンポーネント間の最小距離を検出するクリアランスチェック、複数のオブジェクトに属性を同時に適用するバッチ属性編集などの新機能も用意されています。

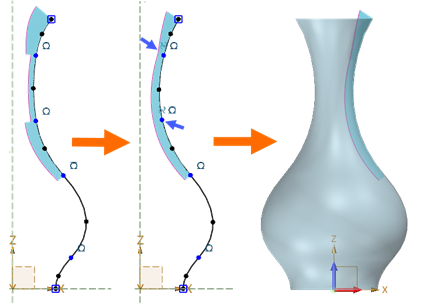

図3.等曲率拘束による高精度設計の最適化

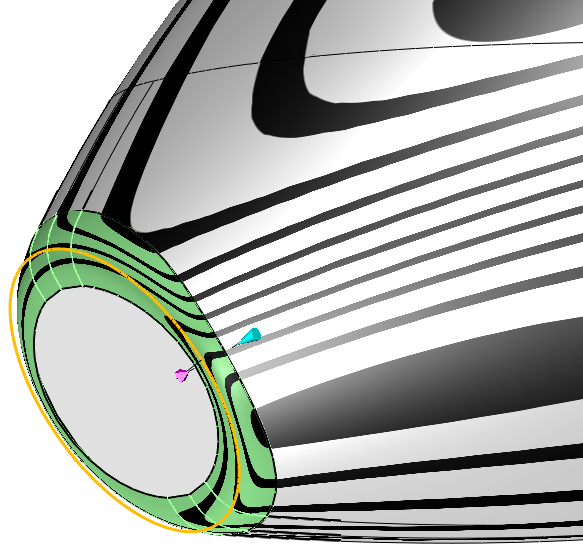

図4. G2ブレンドオプションは、より高品質のフィレットまたはブレンドフェースを作成するためにサポートされています最適化されたCAMプログラミング
CAMモジュールの機能強化も注目すべきところです。例えば、五角形、六角形、八角形など、より多様な切削工具が旋盤加工でサポートされています。また、フルマシンシミュレーションは、マシンビルダー、CNCコントローラー、マシンレジスター、新しい測定ツールなどでアップグレードされています。これにより、実際の加工プロセスをより簡単かつ正確にシミュレーションできるようになりました。さらに、CAMオペレーションリストをExcelにエクスポートできるようになりました。ここで、特定の座標を表示または非表示にすることもできます。最後に、2軸ミーリング、5軸ミーリング、および文字彫刻では、アークフィッティングがサポートされ、より高品質のツールパスを生成できるようになりました。

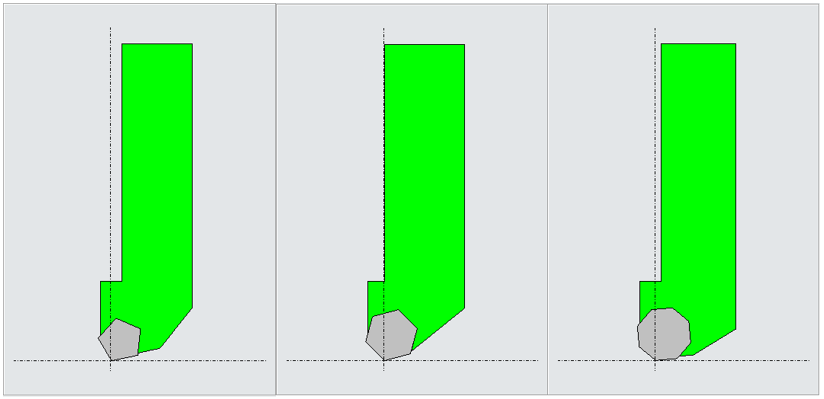

図5.新しくサポートされた旋削用切削工具

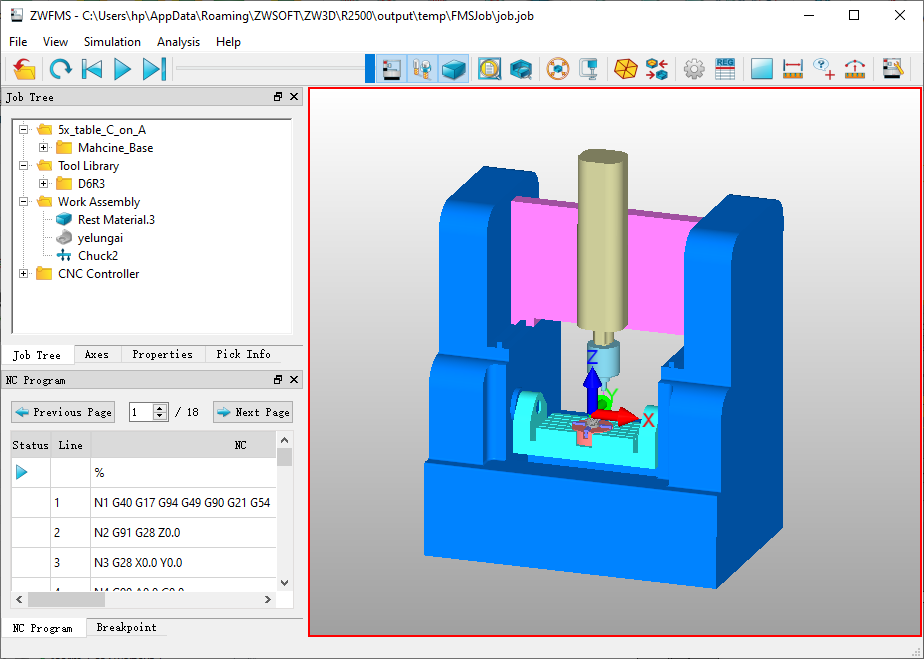

図6.アップグレードされたフルマシンシミュレーション
