建築設計では、設計条件や仕様の変更に伴う図面修正が頻繁に発生します。特に施工図や詳細図では、建具や設備部品など同じ要素を多数配置するため、図面更新作業の効率化は設計業務の生産性向上に欠かせません。
こうした繰り返し作業を効率化するために、CADでは「ブロック」機能が広く利用されています。ブロックを活用することで、作成した図形を部品として再利用でき、作図時間の短縮や図面品質の統一につながります。
一方で、建築設計ではサイズ変更や仕様変更が多いため、通常のブロックでは管理や修正に手間がかかる場合があります。そこで活用されるのが、ダイナミックブロック（Dynamic Block）です。
本記事では、ダイナミックブロックの基本的な仕組みから、建築設計での活用メリット、作成方法まで詳しく解説します。
建築CADにおけるブロックの役割
建築CADにおけるブロックは、繰り返し使用する部品や図形を効率的に管理するための基本機能です。
例えば、平面図や詳細図では、同じ種類のドアや窓、設備記号を複数の場所へ配置する必要があります。そのたびに同じ図形を作成すると、作業時間が増えるだけでなく、図面ごとに表現が異なる原因にもなります。
ブロックとして登録しておけば、必要な部品を図面内へ配置するだけで利用できるため、作図作業を効率化できます。また、同じブロックを使用することで、設計チーム内で図面表現を統一しやすくなります。
特に建築設計では、標準部品や過去図面を活用する場面が多く、ブロック管理はCAD運用における重要な要素となっています。
しかし、変更が多いプロジェクトでは、通常のブロックにはいくつかの課題があります。
従来のブロック管理で発生する課題
設計変更による手戻りが発生しやすい
建築設計では、実施設計や施工図作成の段階で、設計条件の変更が発生することがあります。
例えば、施主からの要望による建具変更や、施工条件に合わせた開口寸法の変更などです。
通常のブロックを使用している場合、変更内容に合わせて別のブロックを探したり、既存ブロックを置き換えたりする必要があります。その後、配置位置や周辺図面の調整も必要になるため、修正箇所が多いほど作業負担が増加します。
特に、多数の部屋や階層を含むマンションや大型施設の図面では、一つの変更が複数箇所の修正につながり、手戻りの発生原因となります。
寸法や仕様変更に合わせた部品展開に手間がかかる
建築図面では、同じ種類の部品でもプロジェクトや用途によって異なる寸法・仕様が求められます。
例えば建具の場合、同じドアでも幅や開閉方向、設置条件によって複数のパターンを管理する必要があります。
通常のブロックでは、それぞれの条件に合わせた部品を個別に作成する必要があります。そのため、設計変更が発生した際には、新しいブロックを作成したり、既存データを修正したりする作業が必要になります。
このような部品展開の手間は、設計変更への対応速度や作業効率に影響します。
標準部品や過去図面の管理が複雑になる
設計事務所や建設会社では、過去に作成した図面や標準部品を再利用するケースが多くあります。また、担当者ごとに異なるブロックを作成したり、同じ用途の部品が複数登録されたりすると、標準化されたデータ管理が難しくなります。
しかし、サイズ違いや仕様違いのブロックを個別に登録していくと、ブロックライブラリが複雑化し、必要な部品を探す時間や管理作業が増えていきます。
長期間CADデータを運用する環境では、標準部品をどのように整理し、必要な場面で効率的に利用できるかが重要な課題になります。
ダイナミックブロックとは？
こうしたブロック管理の課題を解決する方法の一つが、ダイナミックブロック（Dynamic Block）です。
ダイナミックブロックとは、通常のブロックにパラメータやアクションなどの設定を加え、配置後でもサイズや形状を柔軟に変更できる編集可能なブロック機能です。

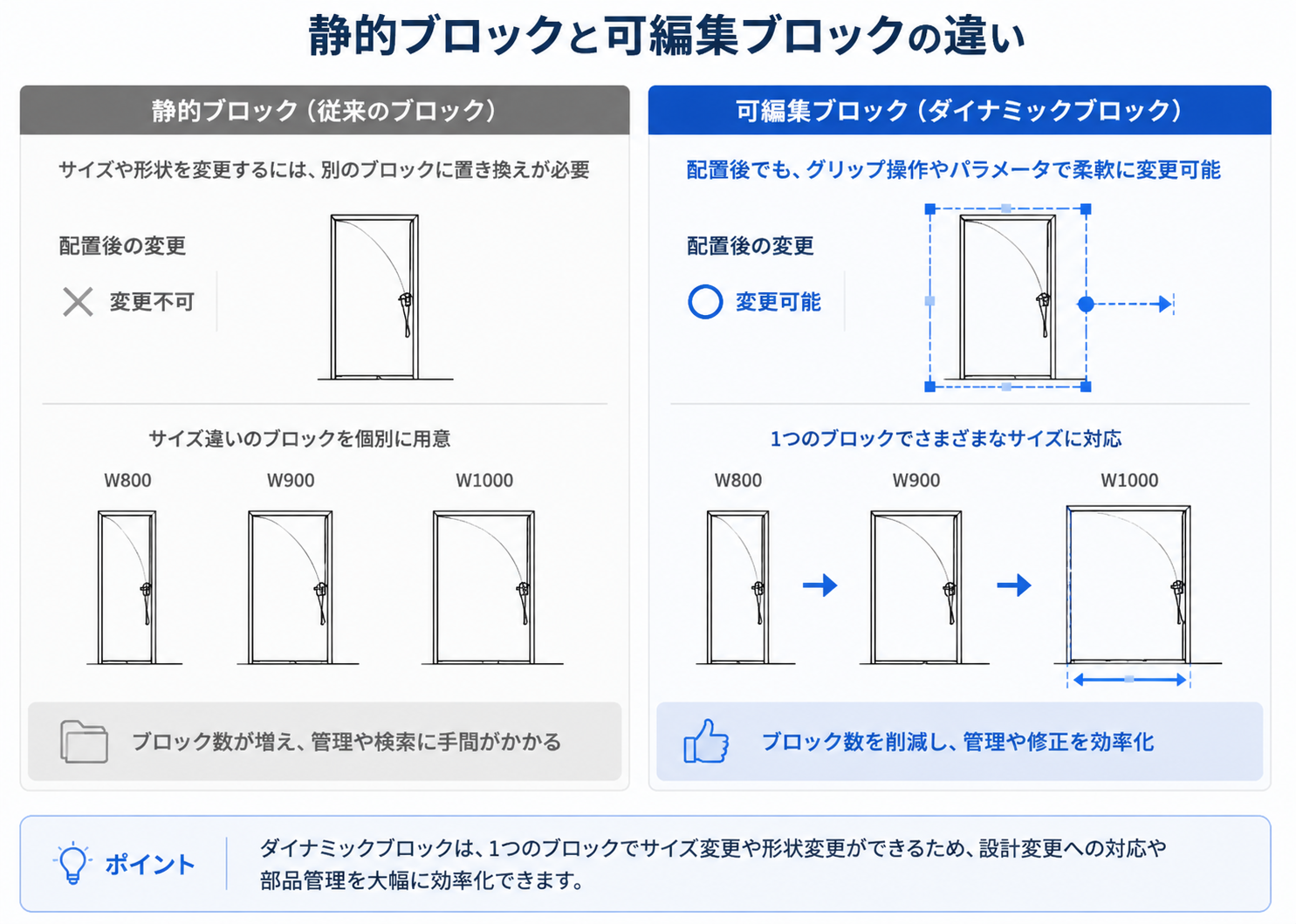

通常のブロックは、作成した図形を一つの部品として登録し、その形状を維持したまま再利用することを目的としています。そのため、登録後に寸法や形状を変更したい場合には、ブロックを編集したり、変更後の条件に合わせた新しいブロックを作成したりする必要があります。
一方、ダイナミックブロックでは、一つのブロックに変更ルールを設定することで、用途や条件に応じて柔軟に形状を変化させることができます。
例えば建築図面で使用するドアブロックの場合、幅変更や反転、配置調整などの設定を行うことで、一つのブロックから異なるサイズや配置条件に対応できます。
これにより、サイズや仕様ごとに複数のブロックを個別に作成する必要がなくなり、より効率的な部品管理が可能になります。
建築設計でダイナミックブロックを活用するメリット
設計変更への対応を効率化できる
ダイナミックブロックでは、あらかじめ設定したパラメータやアクションを使って、配置後のブロックのサイズや形状、向きなどを調整できます。
例えばドアであれば、図面上に配置した後でも、幅を変更したり、開閉方向を反転したりと、設計条件に合わせた調整が可能です。
必要な変更をブロック上で行えるため、設計変更のたびに部品を作り直したり置き換えたりする作業を減らせます。特に建具を多数使用する施工図や詳細図では、個々の修正にかかる手間を抑え、図面更新を効率よく進められます。
一つのブロックで複数のバリエーションを管理できる
同じ種類の部品でも、実際の図面では寸法や向きが異なることがあります。ダイナミックブロックなら、こうした違いをあらかじめ変更条件として持たせておくことができます。
例えば、基本となるドアブロックを用意し、必要に応じて幅や開閉方向を変更するといった使い方です。
サイズ違いのブロックを細かく増やさずに済むため、部品ライブラリを整理しやすくなり、作図時に目的のブロックを探す手間も抑えられます。
標準部品管理と図面の標準化を効率化できる
設計事務所や建設会社では、過去に作成した図面や標準部品を継続的に活用しています。
ダイナミックブロックを活用すると、一つのブロックで複数のバリエーションに対応できるため、管理する部品数を抑えることができます。
その結果、標準部品の整理や共有が容易になり、設計チーム全体で統一されたCAD環境を構築しやすくなります。
また、過去図面の流用や標準詳細図の作成においても、必要な条件に合わせて部品を調整できるため、既存データをより有効に活用できます。
ダイナミックブロックの作り方｜ZWCADのフレキシブロック作成手順
ダイナミックブロックを作成する場合、基本的には通常のブロックを作成した後、変更したい条件に合わせてパラメータやアクションを設定します。
作成時のポイントは、単に図形を変形できるようにすることではなく、実際の設計業務で発生する変更内容を想定し、どの部分を変更可能にするか、どの部分を固定するかを適切に設定することです。
例えば、建築図面で使用するドアブロックの場合、幅変更や反転など、設計変更でよく発生する操作をあらかじめ設定しておくことで、一つのブロックを複数の条件に対応させることができます。
ZWCADでは、CAD業界で一般的に「ダイナミックブロック」と呼ばれる柔軟なブロック編集機能を「フレキシブロック」として提供しています。

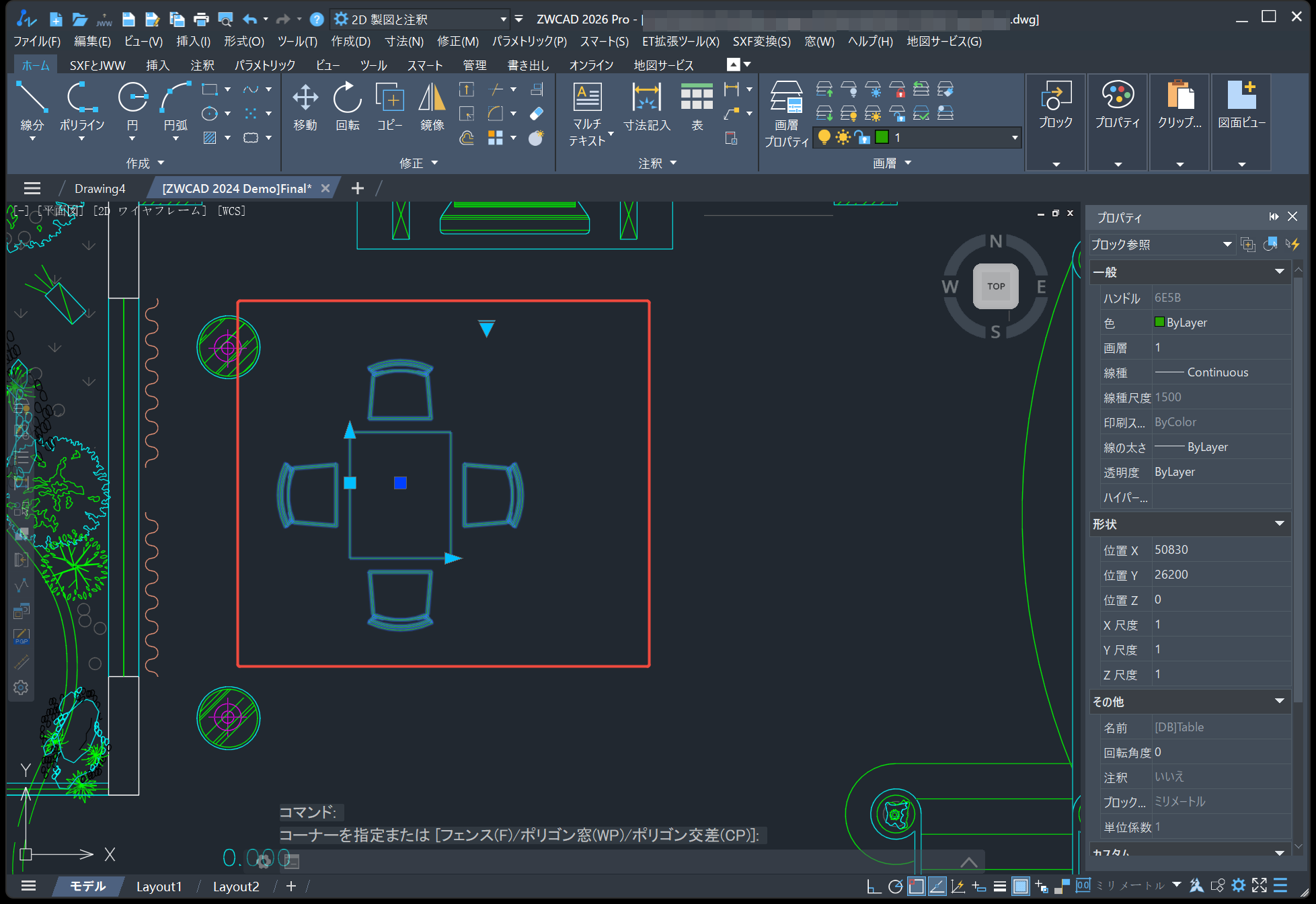

フレキシブロックは、ブロックにパラメータやアクションを設定することで、配置後のサイズ変更や形状変更を可能にする機能です。
ダイナミックブロックの考え方を理解しているユーザーであれば、基本的な操作の流れを把握しやすく、フレキシブロックの作成や活用をスムーズに進めることができます。
フレキシブロックの基本的な作成手順は、以下の流れになります。
1. 元となる図形を準備する
まず、フレキシブロックとして利用したい図形を作成します。建築部品の場合では、机本体や椅子など、変更対象となる図形をあらかじめ準備します。
2. ブロックを作成する

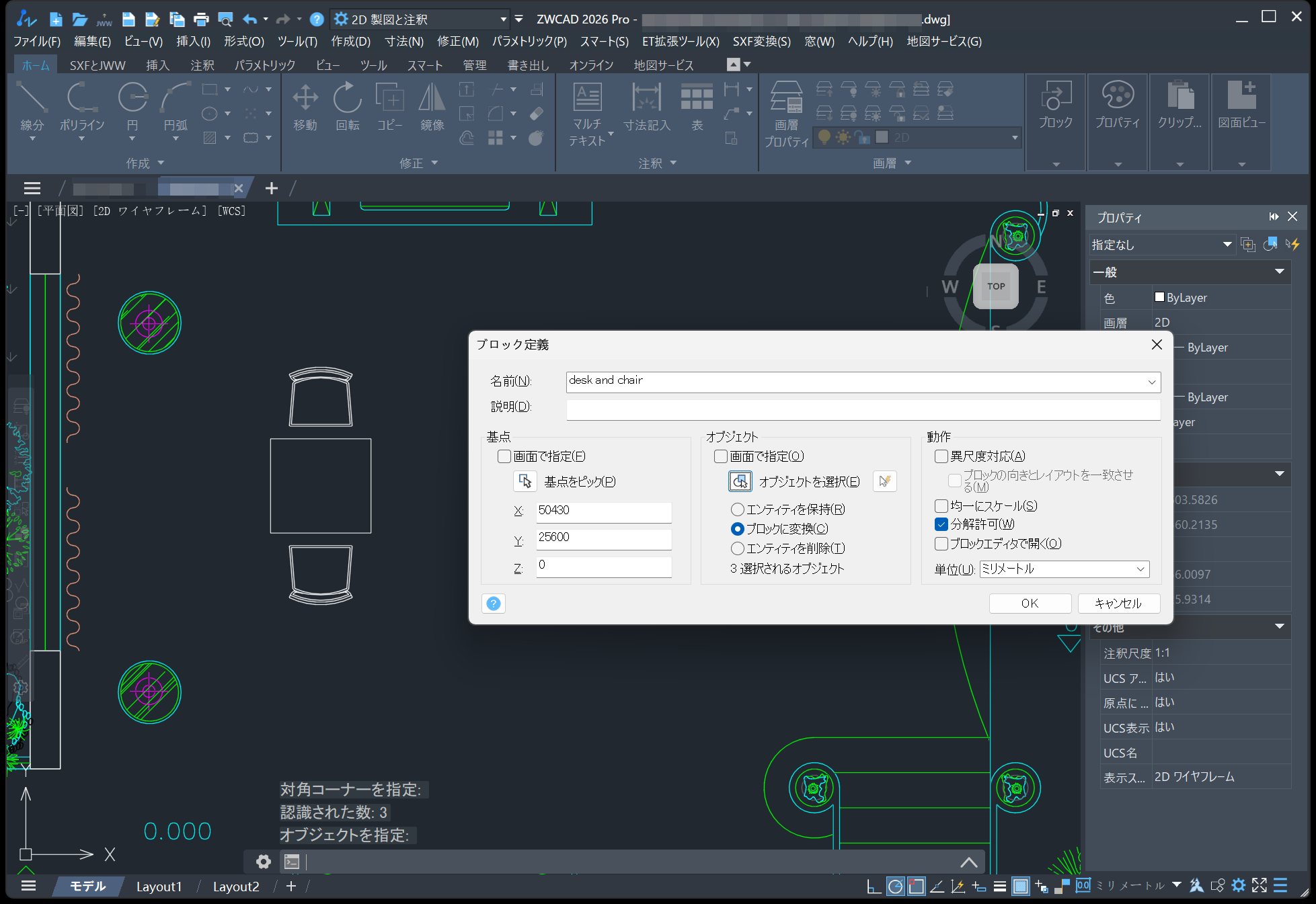

作成した図形を通常のブロックとして定義します。この段階で、ブロック名や基点位置などを設定し、図面内で再利用できる状態にします。
3. パラメータとアクションを設定する

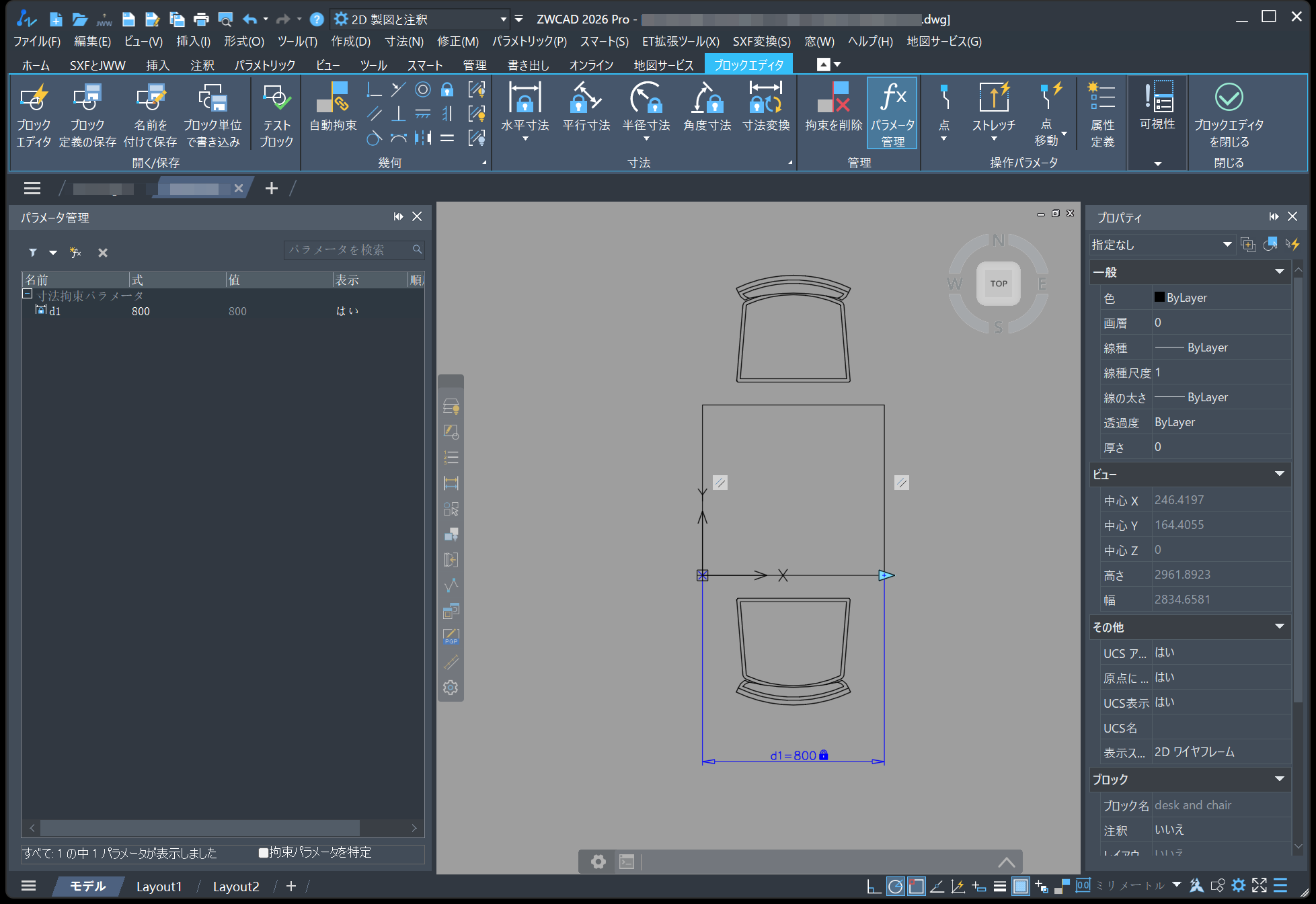

次に、ブロックをどのように変更するかを設定します。例えば、幅変更や反転、伸縮など、設計変更でよく使用する操作に合わせて編集条件を設定します。
また、変更時にどの部分を固定し、どの部分を連動して動かすかを設定することで、設計意図に沿った編集が可能になります。
4. 作成したブロックを図面で利用する

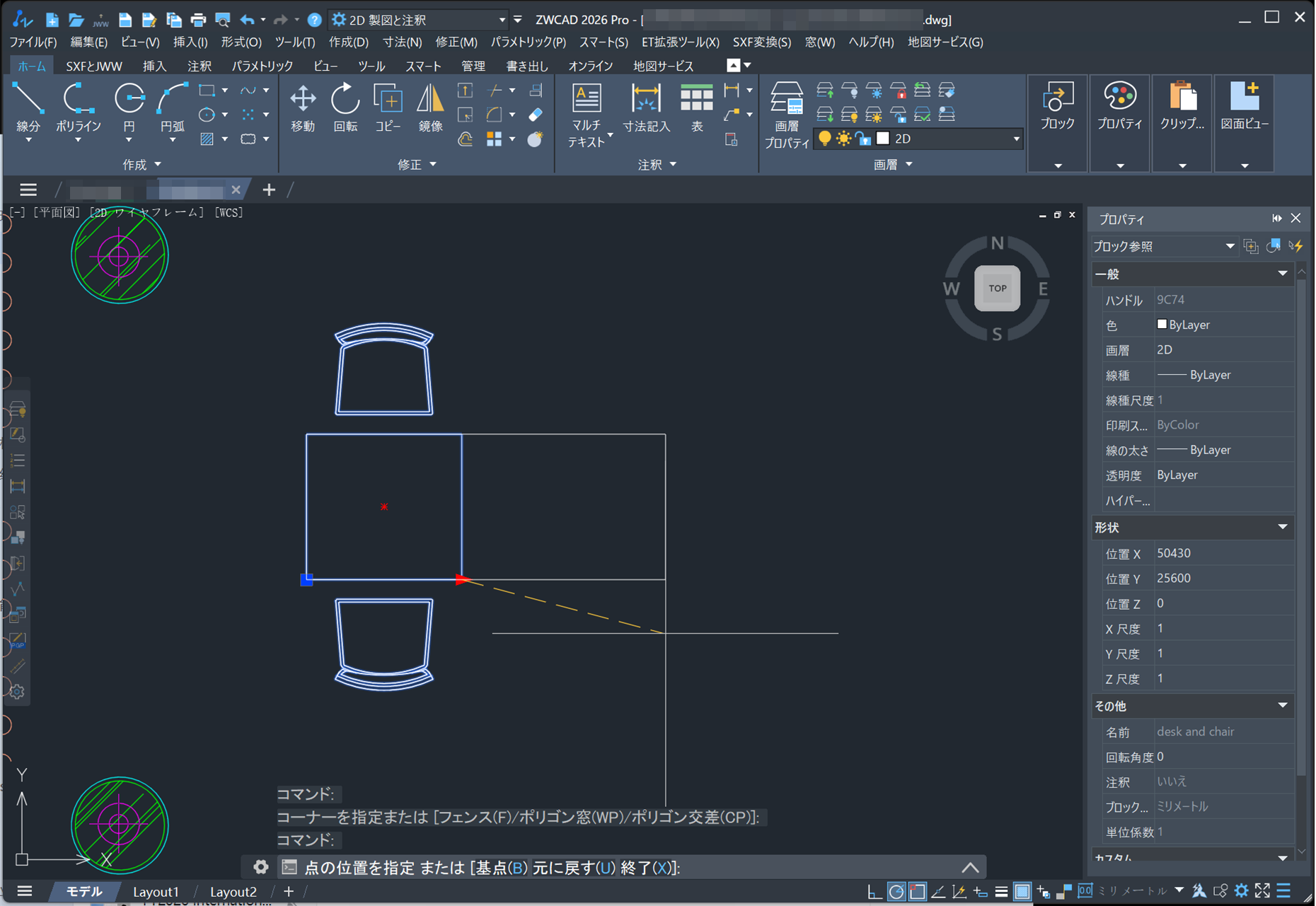

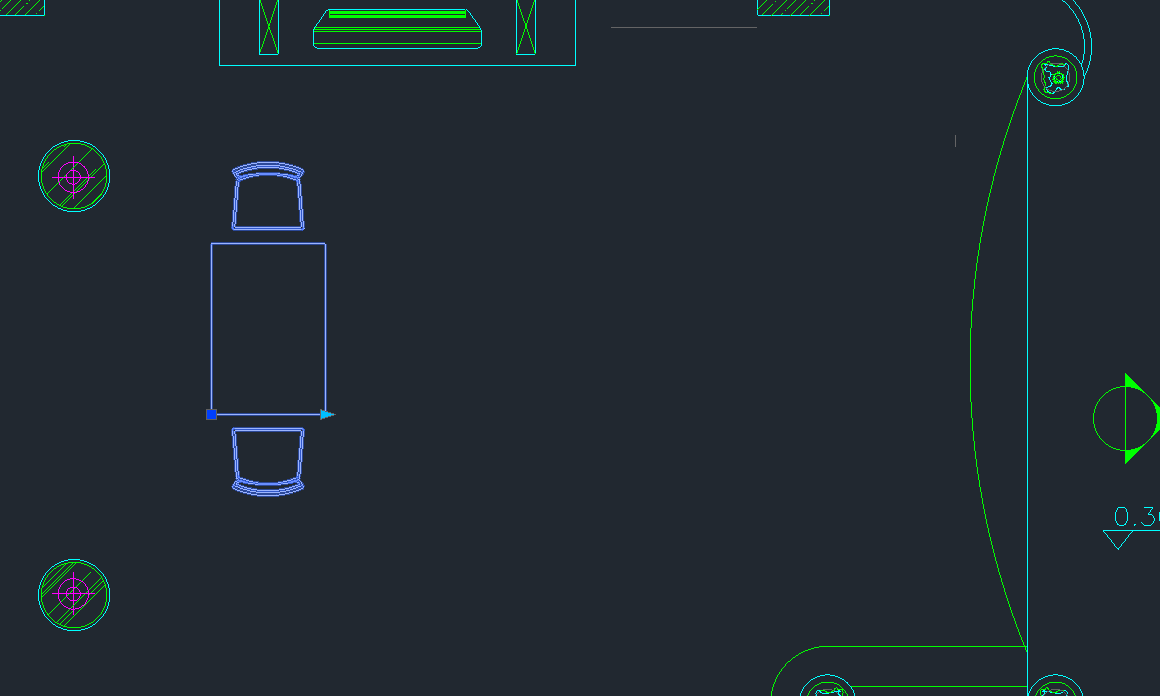

設定が完了したフレキシブロックは、通常のブロックと同じように図面へ配置できます。配置後は、設定したパラメータやグリップ操作によって、必要なサイズや形状へ調整できます。
フレキシブロックの具体的な作成手順や操作方法については、この操作ガイドで詳しく紹介しています。
業界 最高レベルのDWG互換性！ 販売実績25年
信頼できる２次元CAD
登録不要！フォームの入力だけでOK！
64 ビット専用
100％安全よくある質問（FAQ）
AutoCADのダイナミックブロックをZWCADで利用できますか？
ZWCADでは、AutoCADで作成されたDWG図面を開くことができ、既存のCADデータを活用した設計作業が可能です。
AutoCADのダイナミックブロックを含むDWG図面についても読み込みが可能です。既存の図面資産を活用しながら、ZWCADのフレキシブロック機能を利用して、柔軟なブロック編集を行うことができます。
ただし、AutoCADのダイナミックブロックとZWCADのフレキシブロックは、それぞれ異なるCAD環境で実装された機能であるため、データ変換や編集時の動作については、使用するCADのバージョンやブロック内容によって確認が必要です。

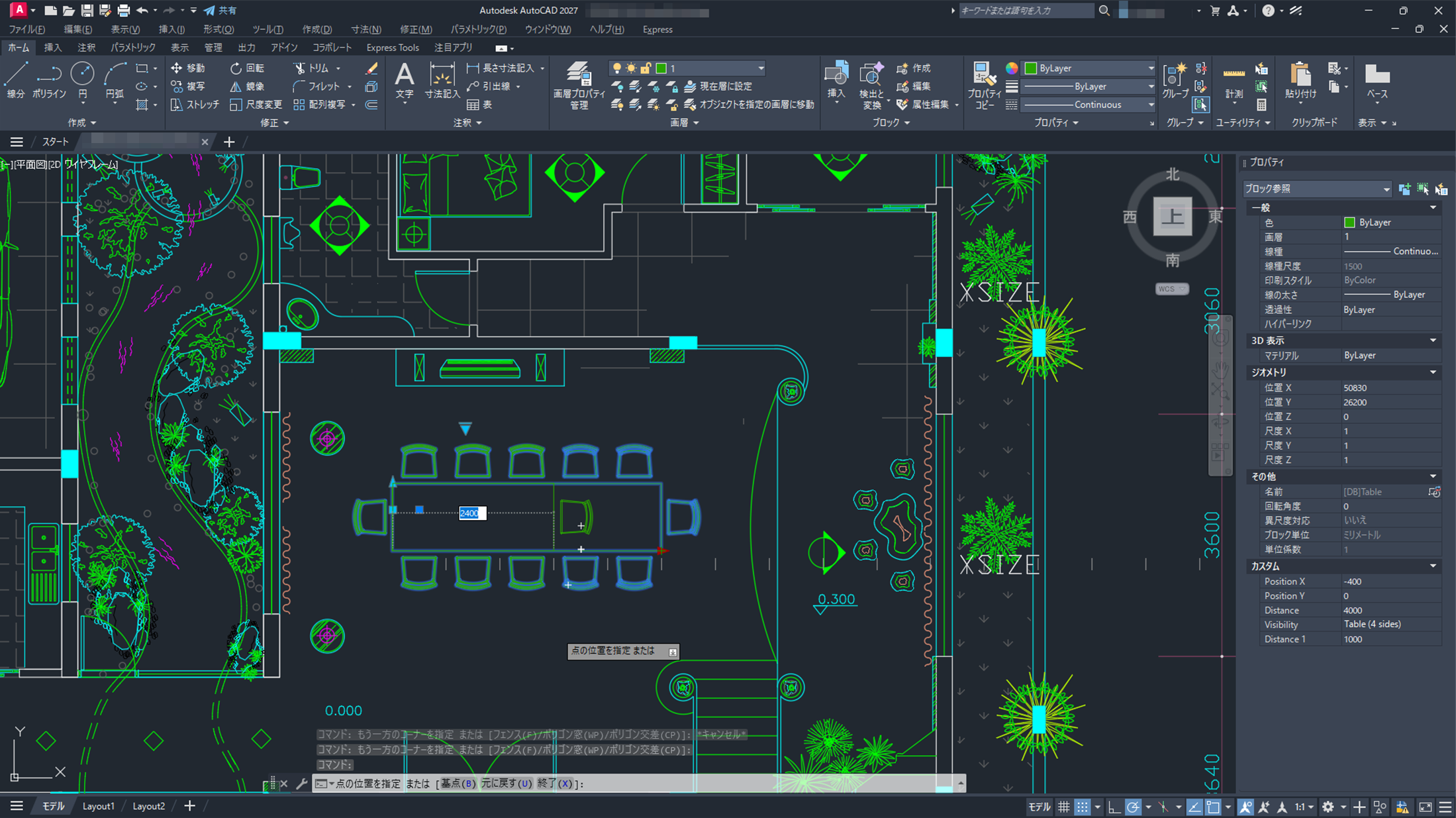

特に、パラメータやアクションなどの編集情報を維持したまま利用する場合は、実際の図面データで事前に確認することをおすすめします。
