電気設計の現場では、制御盤、配線図、回路図、端子台図、PLC関連図面など、正確性が求められる図面を数多く作成します。こうした作業を効率化するために活用されるのが「電気CAD」です。
本記事では、電気CADの特徴や活用シーン、おすすめソフトについてわかりやすく解説します。
電気CADとは？
電気CAD（Electrical CAD）とは、電気回路図、配線図、制御盤の配置図、単線結線図など、電気設計に特化した図面を効率的に作成・管理するためのCADソフトです。
一般的な汎用CADでも電気図面を作成できますが、電気CADには設計業務を大幅に効率化する「電気専用の自動化機能」が豊富に搭載されています。
例えば、
- 電気シンボルライブラリ
- 回路図作成機能
- 配線番号管理
- 端子台管理
- PLC情報管理
- 部品表（BOM）の出力
などがあり、汎用CADで発生しがちな「手作業での部品カウントミス」や「設計変更時の修正漏れ」をなくし、設計工数の削減と図面品質の向上を同時に実現できるのが最大のメリットです。
電気CADの主な活用シーン
電気CADは、制御設計からプラント、設備のメンテナンスまで、電気回路や配線が関わる業務では欠かせないツールです。
- 制御設計・電気設計：PLC制御盤やラダー図、装置内部の複雑な配線設計。
- 制御盤・配電盤・分電盤メーカー：盤内の機器配置（レイアウト設計）や、標準化（モジュール化）設計による製造効率の向上。
- プラント・建設設備業界：工場やビルの電源系統や信号系統のシステム設計。
- インフラ・OEM・FA機器ベンダー：国内外の規格（JIS/IEC/ULなど）に準拠した電気システムの設計・標準化。
- 設備保守・技術管理部門：図面管理や部品情報管理を効率化し、設備保守や改修業務を支援します。
なぜ今、電気CADが重要視されているのか？
近年、製造業では設計人材不足や設備の高度化が進み、電気設計業務の効率化が重要な課題となっています。従来はベテラン設計者の経験に依存する場面も多くありましたが、現在では設計品質の標準化や技術継承が求められています。また、FA、IoT、PLCなどの普及により、配線情報や部品情報など管理すべきデータも増加しています。
そのため、図面作成だけでなく、設計データを一元管理できる電気CADへの注目が高まっています。
機械CAD・建築CADと電気CADの違い
電気CADは一見すると、機械CADや建築CADと同様に「図面を作成するためのツール」として分類されますが、実際には扱う対象や図面の構成、必要とされる機能が大きく異なります。特に電気設計では、電気シンボルや回路の接続関係、制御盤内部の構成など、独自のルールや要件が多く存在します。以下の表は、電気CADと他の代表的なCADソフトとの違いを比較したものです。
|
項目 |
電気CAD |
機械CAD |
建築CAD |
|
主な図面 |
回路図・配線図・ラダー図 |
組立図・部品図・機構設計 |
平面図・断面図・設備レイアウト |
|
シンボル |
電気記号、端子、PLCなど |
ボルト、ギア、ベアリングなど |
建具、壁、設備機器など |
|
特有の機能 |
自動接続、クロスリファレンスなど |
寸法管理、溶接記号 |
レイヤー管理、建具表作成 |
電気設計におすすめのCADソフト8選
ZWCAD
ZWCADは、ZWSOFTが開発したDWG互換の高い2D CADソフトです。機械設計や建築設計向けの汎用CADとして広く利用されているだけでなく、配線図や制御盤図、設備図面などの電気設計業務にも幅広く活用されています。
ZWCADは優れた図面処理能力と違和感のない操作性を備えており、AutoCADからの移行やライセンスコストの見直しを図りたい企業から高く評価されています。

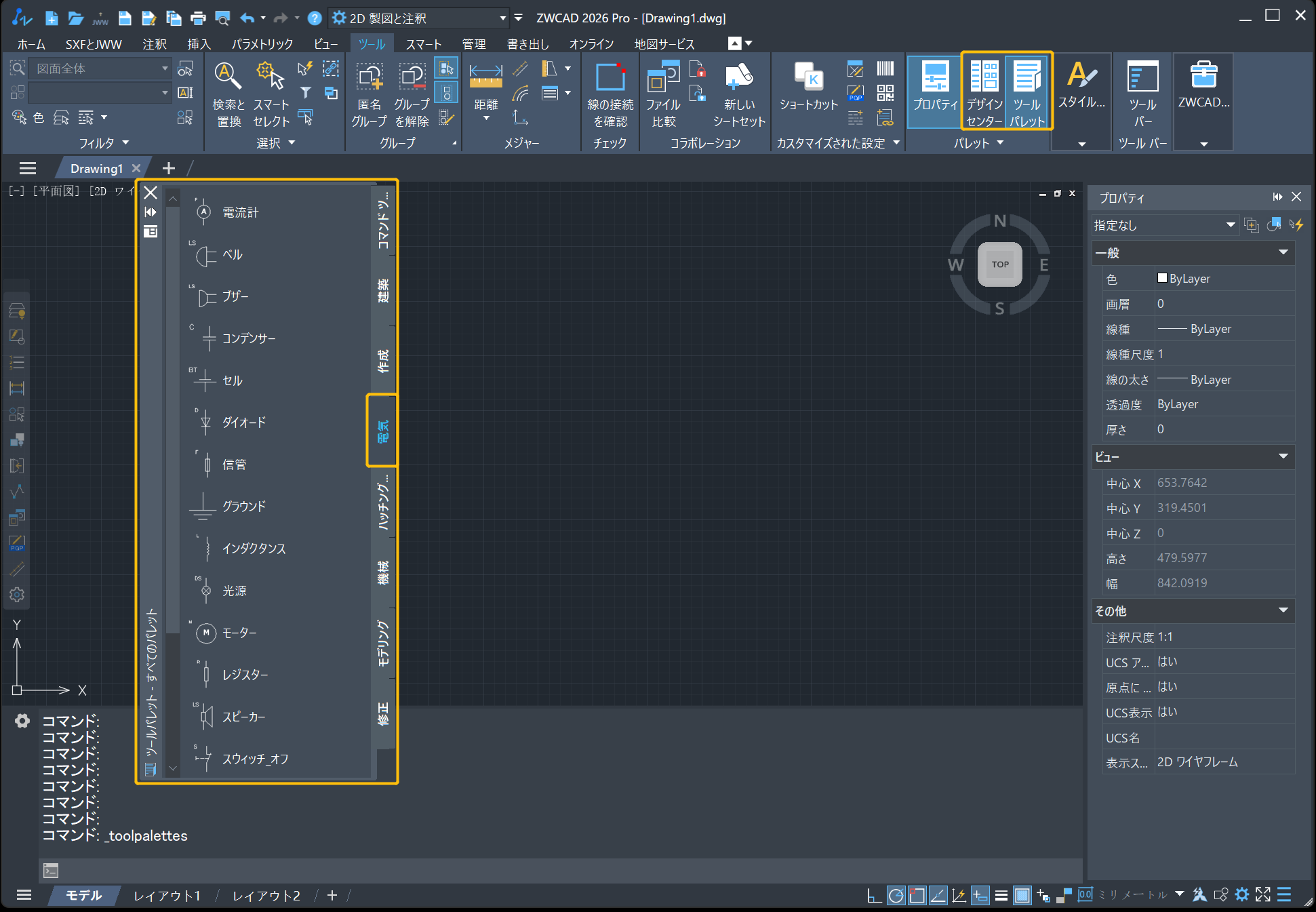

電気設計専用の自動化機能は非登載ですが、ZWCADの「デザインセンター」や「ツールパレット」機能を活用することで、社内独自のJIS規格準拠の電気シンボル資産を効率的に登録・管理・再利用することが可能です。フレキシブロック（ダイナミックブロック相当）やスクリプト機能なども備えており、繰り返し作業の効率化や図面作成の標準化にも柔軟に対応できます。
既存のDWG図面資産や、自社で使い慣れたJIS規格のパーツ資産をそのまま活用しながら、コストパフォーマンスの高い設計環境を構築したい企業に最適な選択肢です。
- 高いDWG互換性とAutoCADライクな操作性
- 柔軟なカスタマイズで電気設計にも対応可能
- 買い切りライセンスで長期的にコストを抑制可能
- 機械・建築・電気設計など、部門間で共通導入しやすい統合型CAD
- ラダー図や端子台の専用機能は標準搭載されていない
- 電気CADとしての活用にはテンプレートやマクロの導入が必要な場合がある
業界 最高レベルのDWG互換性！ 販売実績25年
信頼できる２次元CAD
登録不要！フォームの入力だけでOK！
64 ビット専用
100％安全ECAD
ECADは、制御盤や電気回路設計の現場で多く採用されている日本製の電気CADソフトです。現場のニーズを熟知した設計が特徴で、電気シンボルの標準搭載、クロスリファレンス、自動接続、端子台編集、BOM出力など、制御設計に必要な機能が標準で一通り揃っています。
特に、PLC制御盤や産業機械の電気設計を日常的に行う企業にとって、ミスの少ない設計プロセスと自動化された出力機能は作業効率と設計品質の両面で大きなメリットになります。
日本語サポートや教育体制も充実しており、現場担当者でも安心して導入できる体制が整っています。
一方で、ソフト自体の汎用性はあまり高くなく、建築CADや機械CADとの連携は限定的であり、他分野との統合設計には向いていません。また、機能が豊富な分、価格はやや高めです。
- 電気設計に必要な機能が標準搭載（BOM出力、端子台編集など）
- PLC・配線設計に強く、制御設計に特化
- 日本語UI・サポート完備で導入しやすい
- 建築CADや機械CADとの連携には不向き
- 機能が多いため初期学習コストがやや高い
- ライセンスコストはやや高め
CADPAC-CREATOR
CADPAC-CREATORは、建築・機械・電気の3分野に対応できる統合型の国産CADソフトです。電気分野では、ラダー図や端子台編集、接続チェックなど、基本的な電気設計機能を標準搭載しており、建築設備やプラント設計と一括して導入するケースが多く見られます。
特に、同一プロジェクト内で建築図・機械設備図・電気設計図を連携させたいユーザーにとって、マルチCAD環境で統一感のある作業が行える点が大きな魅力です。
ただし、専用電気CADと比較すると、電気設計機能の深度はやや浅く、回路図の自動処理や高機能なBOM機能には制約があります。
- 建築・機械・電気を1つのCADで一元管理可能
- ラダー図や端子台編集など、電気機能も標準搭載
- 電気設計機能は専用CADと比べてやや汎用的
- 複雑な配線チェックやPLC設計には機能が限定的
plusCAD 電気α
plusCAD 電気αは、制御盤や分電盤の設計を簡単に行えるよう設計された国産の電気CADです。インターフェースが非常にシンプルで、初心者でもすぐに操作できるようになっており、設計現場で時間をかけずに正確な図面を作成したい企業に向いています。
また、テンプレートやシンボル、BOM出力なども一通り備えており、電気設計業務に必要な基本機能を過不足なく搭載しています。
ただし、カスタマイズ性や他システムとの高度な連携には制約があり、大規模案件や多部門連携を前提とした用途には適していません。
- シンプルな操作画面で初心者にも扱いやすい
- 制御盤やラダー図など、中小規模の電気設計に特化
- テンプレートや自動BOM出力機能を標準搭載
- 機能の拡張性が限られており、大規模案件には不向き
- 他システムとの連携機能が少ない
KiCad
KiCadは、電子回路設計やPCB（プリント基板）設計に特化した、完全無料のオープンソース電気CADソフトウェアです。豊富な部品ライブラリを搭載し、ネットリスト生成や3Dビューによる基板確認など、プロレベルの電子設計に必要な機能を無料で利用できる点が大きな特徴です。
特に、小規模開発・試作・教育用途に適しており、コストをかけずに本格的な回路設計が行えるため、スタートアップや学生に広く支持されています。世界的に活発なユーザーコミュニティが存在し、プラグインやテンプレートなどの資源も豊富に提供されています。
一方、制御盤設計やラダー図、端子台編集などの産業用電気設計機能は備えておらず、工場設備やFA設計には適していません。また、公式の商用サポートは存在しないため、企業利用時には自己責任でのリスク管理が必要です。
- 完全無料で使用可能なオープンソースソフト
- PCBと回路図の一体設計が可能
- 制御盤設計やラダー図など産業用電気設計機能は非対応
- 商用サポートがなく、導入・運用は自己責任
- UI習得に少し時間がかかる場合がある
Jw_cad
Jw_cadは、主に建築設計で利用されてきた国産の無料2D CADソフトウェアです。標準では電気CAD専用の機能は搭載されていませんが、拡張ツールや外部ライブラリを導入することで、簡易的な電気図面作成にも活用できます。無料ながら基本的な2D図面作成機能が充実しており、既存ユーザーが多く情報も豊富なため、初心者から実務者まで幅広く支持されています。また、データが軽く動作も速いため、建築・電気の両方を1つのツールで賄いたい中小規模の現場には重宝されます。
ただし、ラダー図や端子台処理、クロスリファレンスなどの電気CAD専用機能は標準搭載されていないため、電気設計として使用する場合はマクロやシンボルの追加など工夫が必要で、手作業が増える傾向があります。
- 完全無料で導入可能
- 建築との兼用がしやすく、軽量で動作も快適
- ラダー図やBOM出力などの電気専用機能が標準では使えない
- 電気設計として使うにはマクロやライブラリ追加などの工夫が必要
Quadcept
Quadceptは、電子回路設計とプリント基板設計に特化した高機能な国産CADソフトウェアで、部品管理や3Dビュー、ネットリスト生成など、製品開発に必要な設計業務を一括管理できる点が大きな強みです。特に電子部品メーカーのライブラリと連携し、ハードウェア系スタートアップやIoT機器開発企業に適した設計環境を提供しています。
一方で、制御盤設計や電力系配線など、産業向けの「重電・制御」用途には不向きであり、ラダー図やPLC配置といった工場設備系の設計には機能が合わないケースがあります。
- 電子設計・PCB開発に最適化されている
- 3Dビューや部品DB連携など、製品開発全体をサポート
- PLCやラダー図など、制御設計には機能が対応していない
- 電気工事や重電系の配線設計には適さない
UnidrafX
UnidrafXは、電力会社や重電機器メーカーを中心に採用されているハイエンドな電気CADソフトで、ラダー図や接続図、端子台配置などを正確に処理することに特化しています。
とくに大規模な制御盤設計やPLC配線図の自動処理、信号・配線の整合性チェックなどに強みを持ち、電力・重工系の厳格な設計ルールにも対応できます。
ただし、高機能ゆえに価格が高めで、操作習得にもある程度の時間とトレーニングが必要です。
- 重電・制御設計に必要なラダー図や端子管理機能が充実
- 大規模・高信頼性設計に対応可能
- ライセンス価格が高く、導入のハードルが高い
- 操作習得には専門的な知識が必要
よくある質問
無料で使える電気CADはありますか？
はい、KiCadやJw_cadなど、無料で利用できるソフトもあります。ただし、業務利用では機能やサポートに限界があるため、有料版の導入を検討するケースが多いです。
電気CADは機械CADと兼用できますか？
一部の汎用CAD（例：ZWCADやAutoCAD）は、電気CADライブラリやプラグインを導入することで兼用可能です。ただし、高度な電気機能（ラダー図やBOM出力など）が必要な場合は、専用ソフトの方が効率的です。
制御盤設計にはどのCADが向いていますか？
制御盤設計では、ECAD DCやUnidrafXなどの電気設計専用CADが候補になります。一方で、図面作成が中心で、DWGデータとの互換性やコストを重視する場合は、ZWCADも選択肢になります。
電気CAD導入で最も重要なポイントは何ですか？
最も重要なのは、自社の業務内容に合っているかどうかです。価格や機能数だけでなく、既存データとの互換性、操作性、標準化機能、サポート体制、導入後の教育まで含めて判断しましょう。
まとめ
電気CADは、電気図面を効率的に作成するためのツールであるだけでなく、設計品質の向上、技術継承、業務標準化、後工程とのデータ連携を支える重要な仕組みです。
電気CADを導入する際は、自社の業務内容や既存図面資産との互換性、運用コストなどを総合的に検討することが重要です。
- 自社の設計業務に合っているか
- 既存DWG/DXFデータを活用できるか
- 標準化・効率化機能があるか
- 導入コストと学習コストのバランスが良いか
- 長期的に運用できるか
ZWCADは、DWG互換性、AutoCADに近い操作感、コストパフォーマンスに優れたCADソフトです。
既存のDWG資産を活かしながらCADコストを見直したい企業や、電気設計を含む幅広い2D設計業務に対応したい企業にとって、有力な選択肢になります。
電気CADを選ぶ際は、単なるソフト比較ではなく、自社の設計プロセス全体を見直す視点で検討することが重要です。
