編集のために現在の図面で外部参照dwgファイルを分解する方法
問題:
ユーザーが編集のために現在の図面にdwg参照を挿入する必要がある場合、外部参照を分解するにはどうすればよいですか?
解決方法:
参照を編集し、元の参照ファイルを変更しない場合は、最初にそれをバインドしてから、さらに編集するために分解する必要があります。

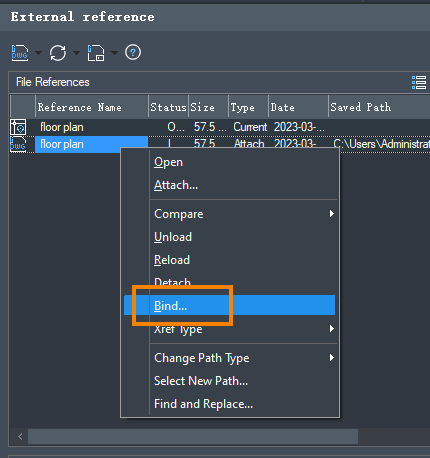

1.[外部参照管理]を表示させ、ターゲット dwg 参照を選択して右クリックし、[バインド]をクリックします。
2.バインドの種類を選択します。
a.バインド:
選択した外部参照を現在の図面にバインドします。
参照図面に関連するオブジェクト プロパティ名(画層、文字スタイル、注釈スタイル、線種など)は名称変更され、参照名|定義名から定義名$n$定義名 となります。
変数 "n" は "0" で始まります。名前が現在の図面の既存の名前と同じ場合は、自動的に増加します。
例:

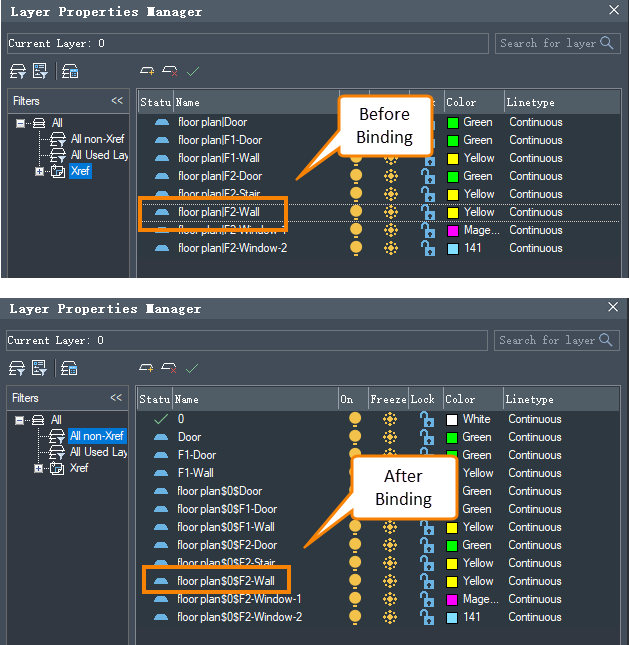

バインド前のレイヤー名は「間取り図|F2-Wall」です。
バインド後、レイヤー名は「間取り図$0$F2-Wall」になります。
b.挿入:
選択した外部参照を現在の図面に[挿入]した場合は、通常のブロック参照を挿入する場合と同様です。
参照図面に関連するオブジェクト プロパティ名は、元の名前に戻ります。
参照図面のプロパティの名前が現在の図面の既存のプロパティ名と同じ場合、そのプロパティは現在の図面のプロパティによって上書きされます。

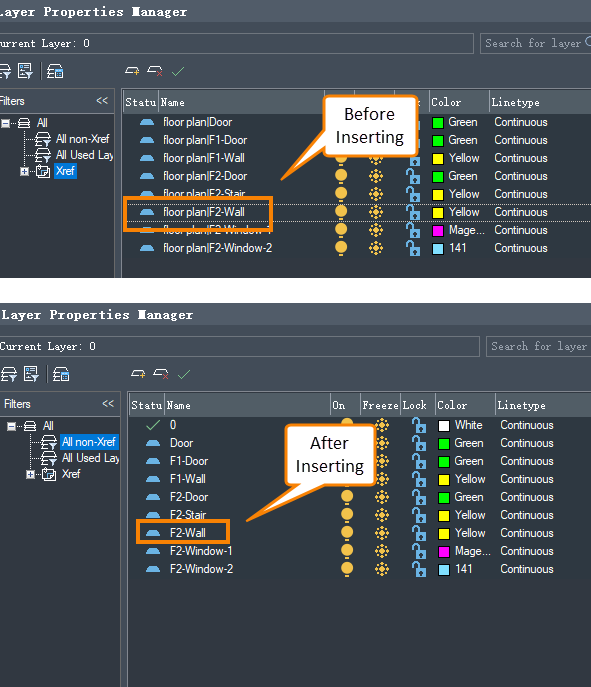

例:
挿入前のレイヤー名は「平面図|F2-Wall」です。
挿入後、レイヤー名は「F2-Wall」になります。
3.バインドされた参照を分解して編集します。
