参照としてアタッチすると、dwg 線種尺度が変更されるのはなぜですか
問題:
ZWCADでdwgを外部参照としてアタッチすると、図面が一致せず、線種尺度が正しくありません。
これらの問題を解決する方法は?
原因:
参照のグローバル尺度 LTSCALE が現在の図面の尺度と異なる。
参照の挿入単位 UNITS が現在の図面の挿入単位と異なる。
参照の異尺度対応尺度 CANNOSCALE が現在の図面の尺度と異なっている。
解決方法:

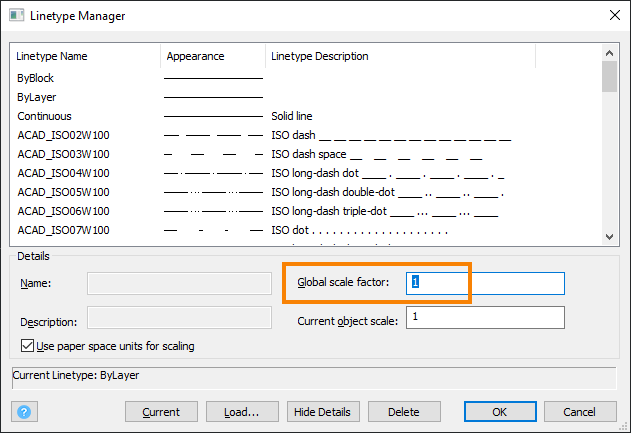

1.LINETYPEコマンドを実行するか、クラシックメニューから[線種設定]ダイアログ ボックスを開きます。
2.現在の図面のグローバル尺度係数を参照図面の尺度係数と一致させます。

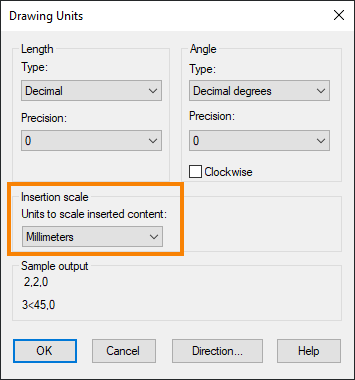

UNITSコマンドを実行して[図面単位]ダイアログ ボックスを開き、[挿入されるコンテンツの尺度単位]を現在の図面の尺度と一致させます。

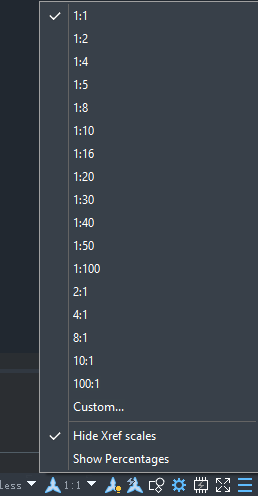

CANNOSCALEコマンドを実行するか、右下のステータス バーから異尺度対応尺度の値を 1:1 に設定します。
