ZWCADでブロックを切り抜く方法
問題:
ブロックをトリミングして部分的な領域のみを表示するにはどうすればよいですか?
解決方法:

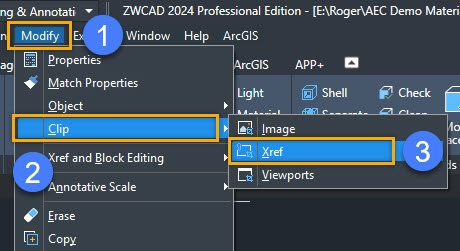

メニューの[修正]をクリックし、[クリップ]を選択してから、[外部参照]を選択します(コマンド: XCLIP)。

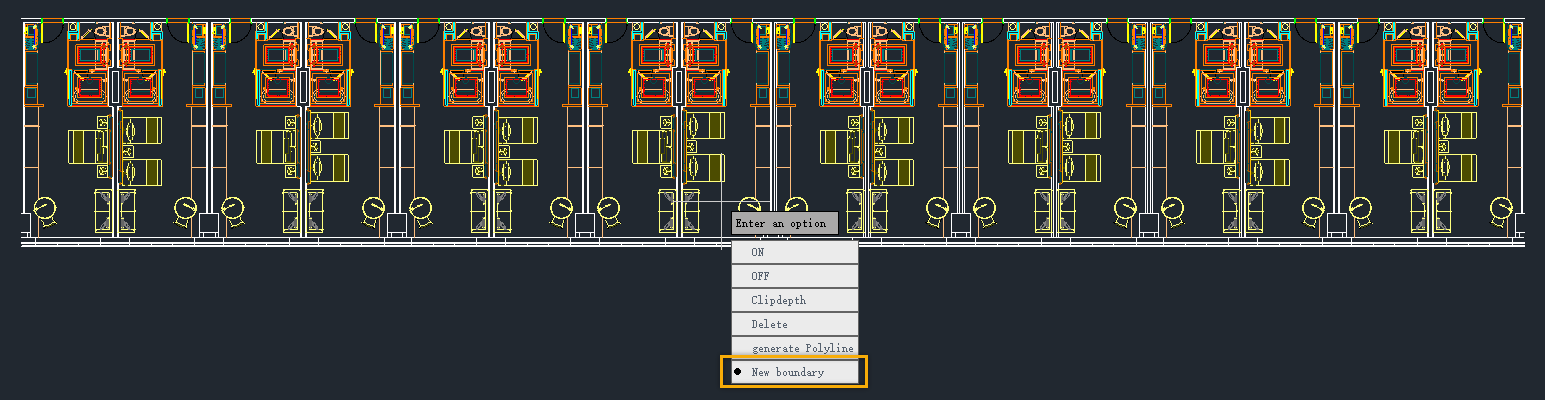

切り抜く必要のあるブロックを選択します。次に、新しい境界 を選択します。
メニューからオプションを選択し、既存のポリラインを選択してブロックを切り抜くか、[多角形]または[長方形]を選択して新しい切り抜き領域を作成します。

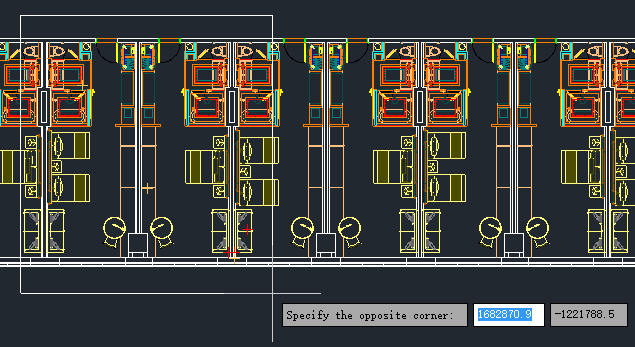

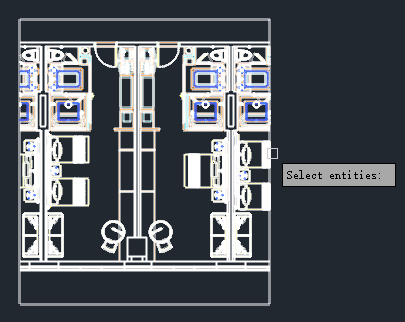

切り抜き境界を描画し、クリックして切り抜きを終了します。

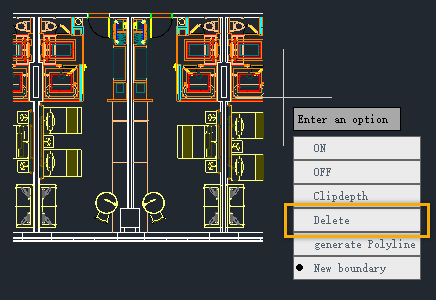

切り抜いたブロックを戻すには、同じコマンドXCLIPを入力し、切り抜いたブロックを選択します。
[削除]を選択して切り抜き境界を削除し、ブロックを復元します。
