PDF図面をZWCADに挿入する方法
問題:
PDF図面を挿入してCADグラフィックオブジェクトに変換するにはどうすればよいですか?
解決方法:
CADソフトウェアからPDFにエクスポートされた図面は、PDFインポート機能を使用してCADにインポートし、CADグラフィックオブジェクトに変換できます。しかし、スキャンしたPDFなどの画像PDFは、引き続き画像であり、CADにインポートされた後はCADグラフィックスオブジェクトには変換されません。

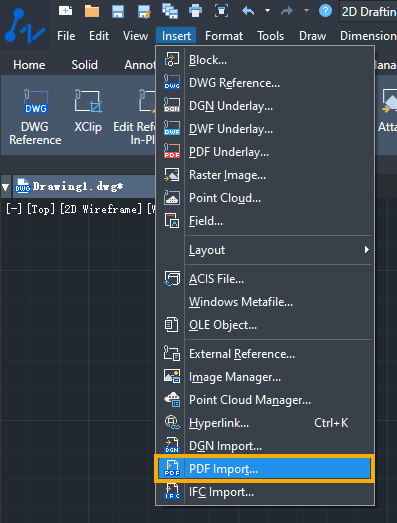

1.メニューから、[挿入]→[PDF インポート] (PDFIMPORT コマンド)をクリックします。

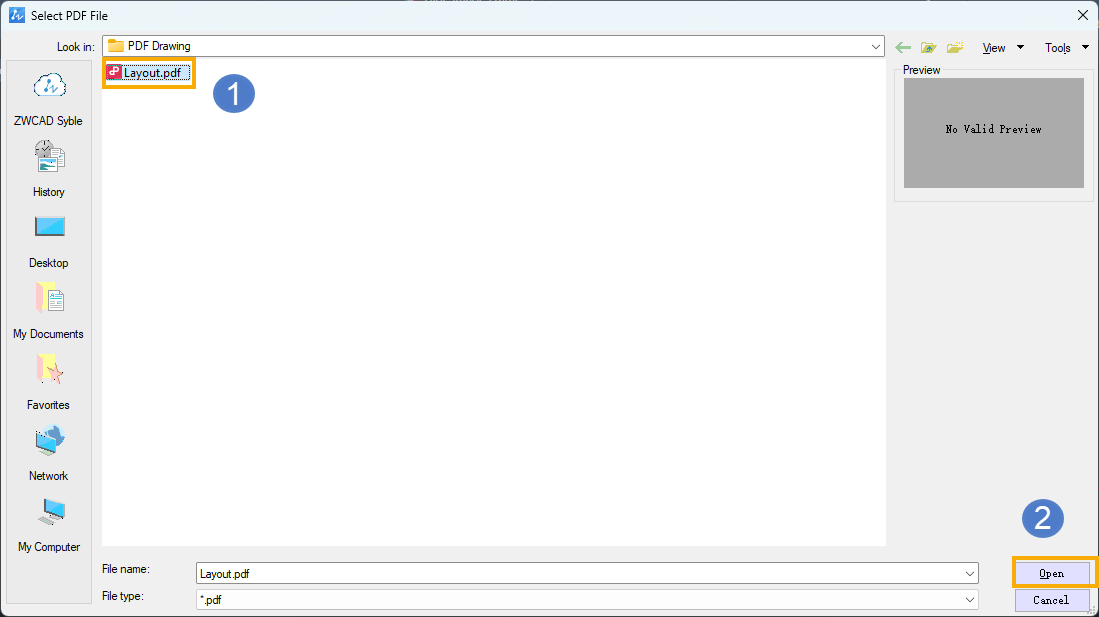

2.PDF 図面を選択し、[開く] をクリックします

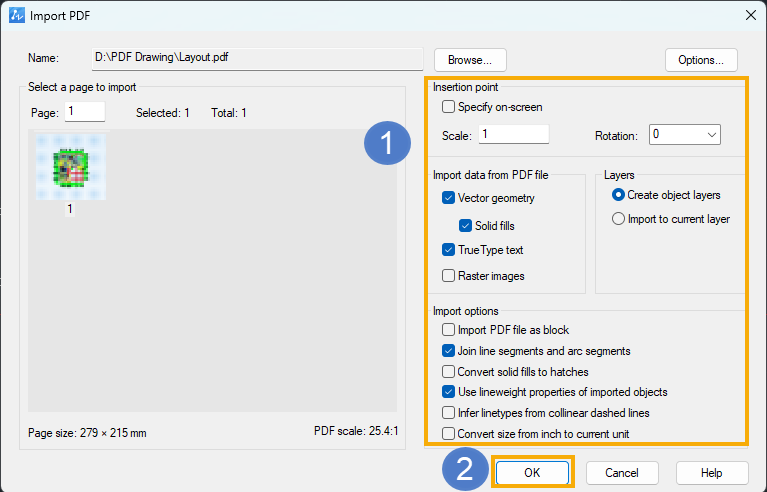

3.挿入する前に、スケールなどのオプションを設定したり、挿入タイプを選択することができます。

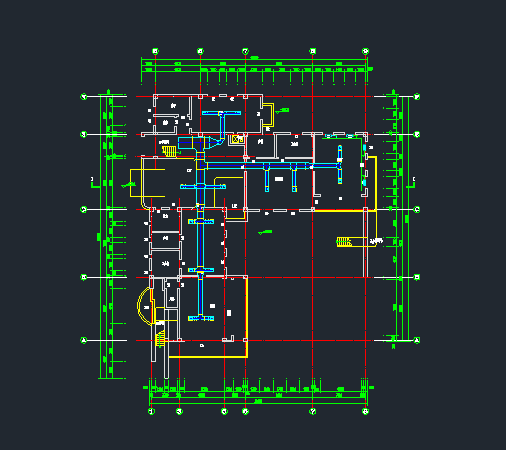

4.PDF 図面を ZWCAD に挿入し、編集できます。
PDFをインポートする際の主な注意点や、よくある質問について知りたい場合は、以下の記事をご覧ください、より詳しい説明があります：ZWCADでPDFを読み込む方法｜うまくいかない原因と解決策をわかりやすく解説
