dwg ZWCADで、外部参照のパスだけが表示されてしまうのはなぜですか
問題:
ZWCAD で外部参照がアタッチされた図面を開くとき、外部参照図面は表示されず、パスのみが表示されます。
原因:
参照ファイルの名前が変更されたり、ディレクトリが移動、削除されたりして、外部参照ファイルが見つからないことが原因である可能性があります。
外部参照ファイルと DWG 図面を同じフォルダに配置するか、[外部参照]パネルで外部参照ファイルの新しいパスを再度選択する必要があります。
解決方法:

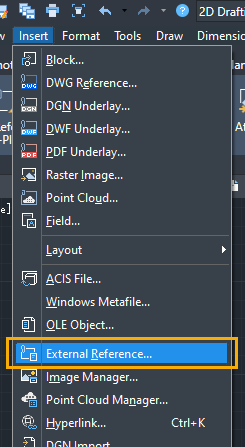

1.[挿入]メニューを見つけて、[外部参照]をクリックして外部参照ウィンドウを開きます([ XREF]コマンド)。

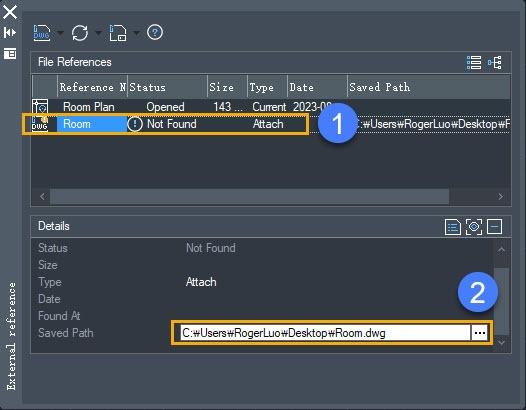

2.見つからない外部参照ファイルを選択し、[保存パス]でこのファイルの新しいパスを指定して、次の図に示すように古いパスを置き換えます。
