ZWCADでトップビューに切り替える方法
問題:

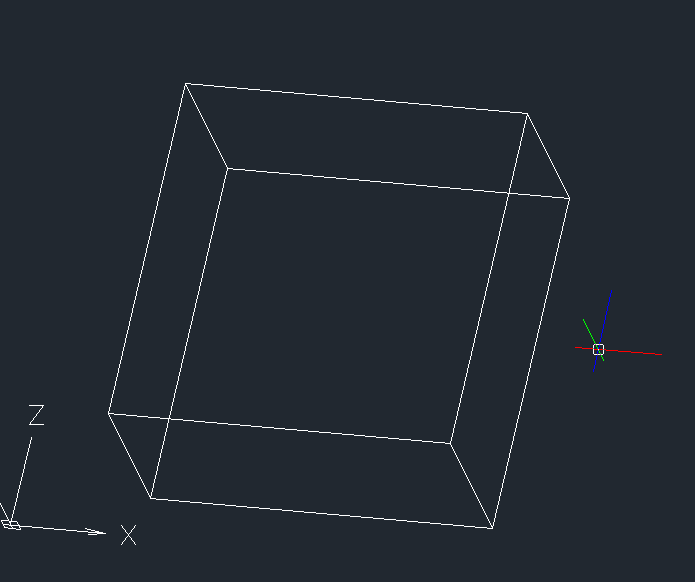

ZWCADで3Dビューに回転させたときに、平面図に戻すにはどうすればよいですか?
解決方法:
- オプション 1:
リボン メニュー→[ビュー]タブ→[ビュー]パネルで、[平面図]をクリックして平面図に切り替えます。
- オプション 2:

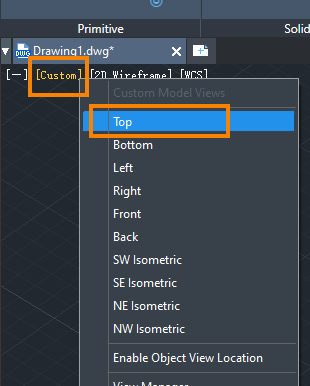

製図領域の左上にあるビュー ウィジェットで、[ビュー]メニュー(通常、ランダムな 3D ビューに回転すると[カスタム]が表示されます)をクリックし、[平面図]を選択して平面図に切り替えます。
- オプション 3:
-VIEWコマンドを実行し、Tを入力すると上面図に切り替わります。
他のビューに対応するショートカットキーは次のとおりです。
平面図:-V/T
下面図:-V / B
左側面図:-V/LE
右側面図:-V/RI
正面図:-V / F
背面図:-V / BA
南西等角図: -V/SWI
南東等角図: -V/SEI
北東等角図: -V/NEI
北西等角図: -V/NWI
