ZWCADで製図ビューの構成を変更する方法
問題:
ZWCADで、オブジェクトの座標を変更せずに製図ビューを変更するにはどうすればよいですか?

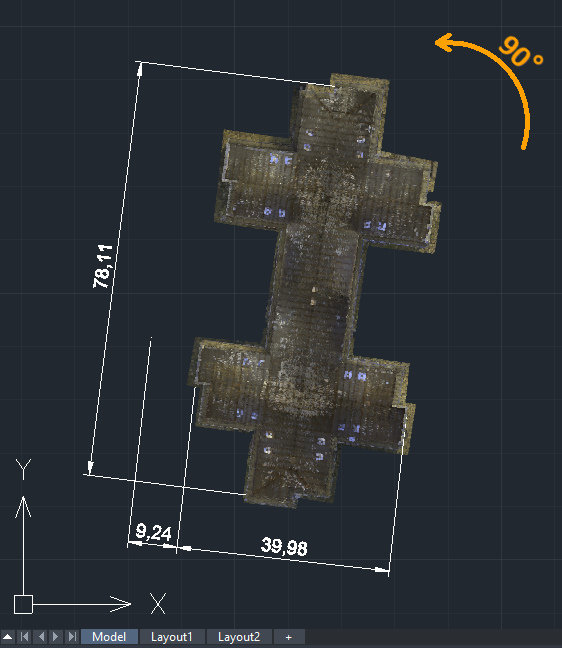

たとえば、ビューを90度回転させるにはどうすればよいでしょうか。
解決方法:

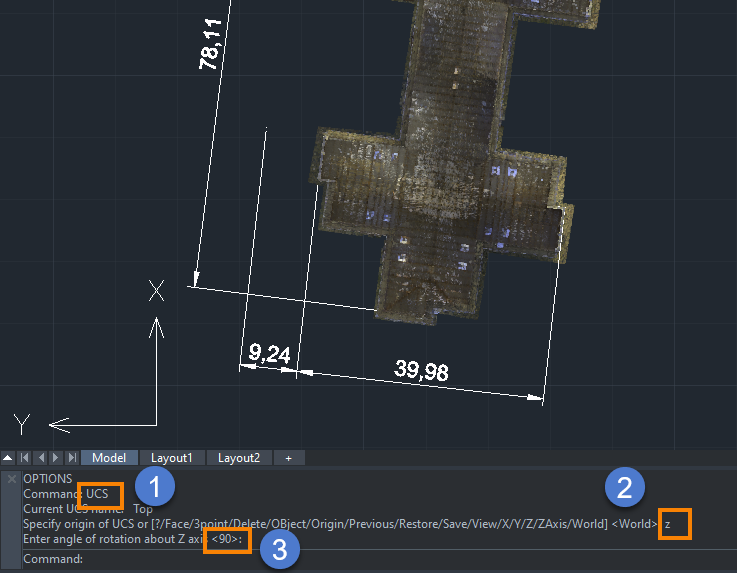

1. EUCS コマンドを実行し、Z と入力してから回転角度 90 を入力すると、座標系が Z 軸を中心に 90 度回転します。

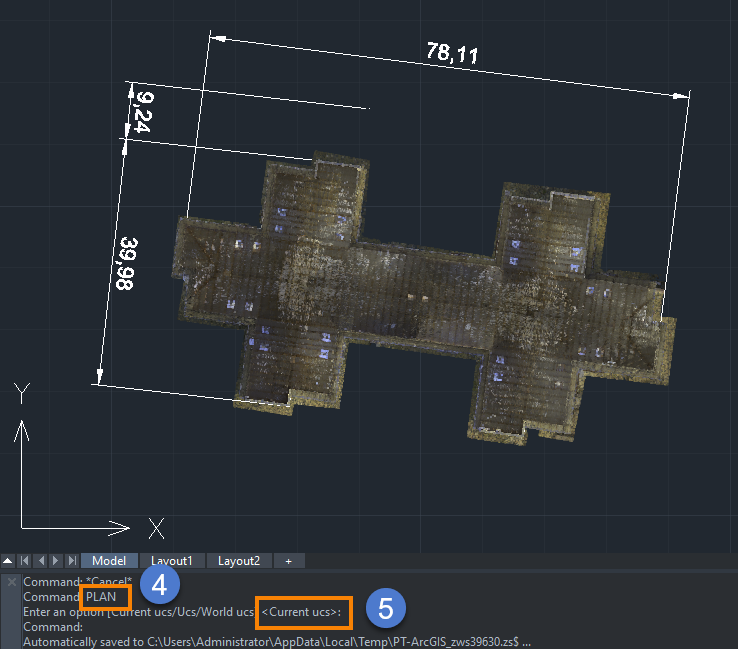

2. PLANコマンドを実行し、[現在の UCS] を選択すると、平面図ビューが現在の座標系にフィットします。
3. このようにして、製図ビューが 90 度回転します。
4. ビューを復元する必要がある場合は、UCS コマンドを入力し、W と入力してワールド座標系に切り替えてから、前の手順と同じ方法で PLANコマンドを実行します。
平面図ビューは、既定のステータスであるワールド座標系に適合します。
注：

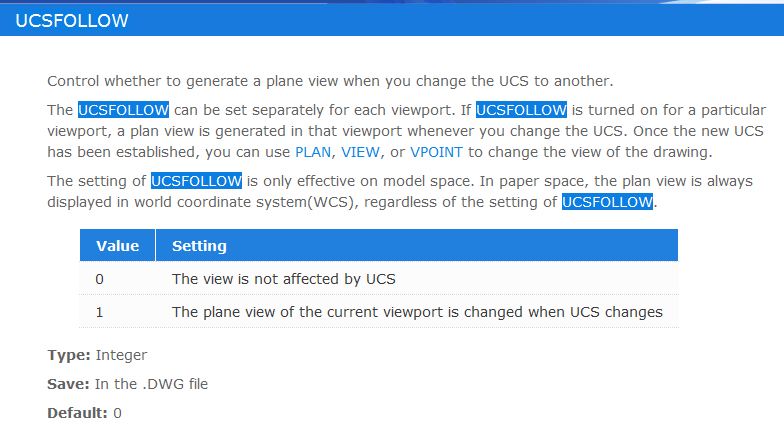

UCSFOLLOW変数は、UCSを別のUCSに変更したときに平面ビューを生成するかどうかをコントロールします。
