ZWCADで図面に直交する平面図を作成する方法
問題:
オブジェクトの座標を回転または変更せずに、平面図を描画方向と直交させるにはどうすればよいですか?
解決方法:

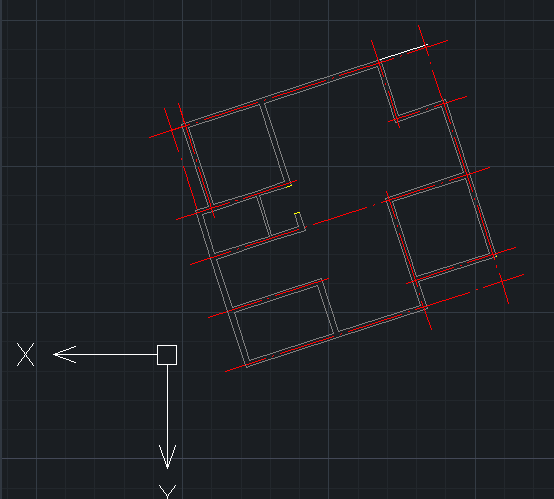

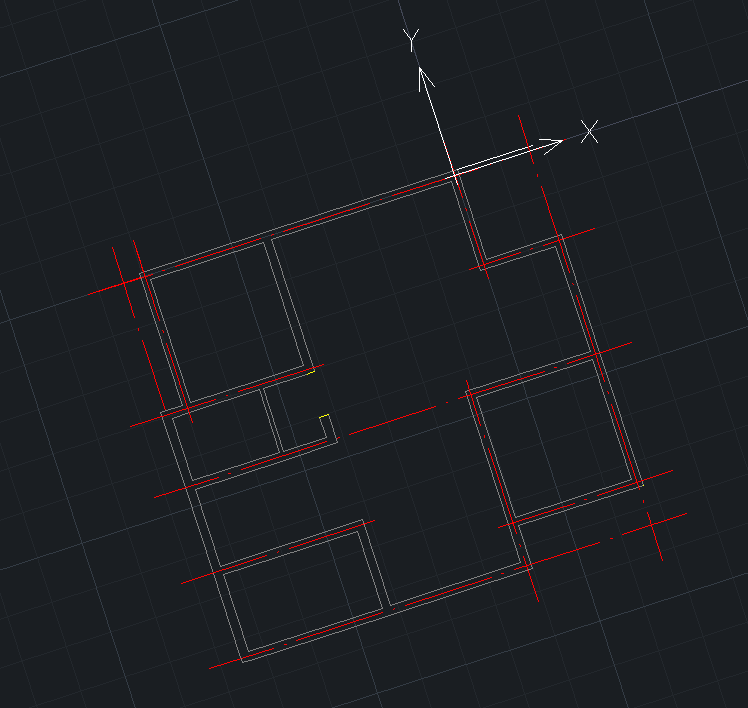

1. UCS コマンドを実行し、図面上の 3 点を指定して新しい UCS を定義します。

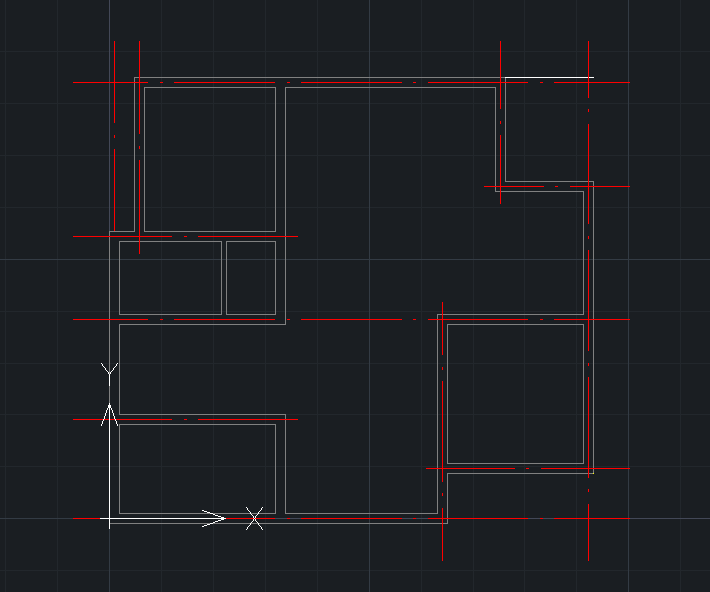

2. PLANコマンドを実行し、[現在の UCS]を選択すると、平面図ビューが現在の座標系にフィットします。
注:
- PLANコマンドは、指定したユーザ座標系(UCS)の XY 平面に直交する平面図ビューを表示します。World Coordination System (WCS)に対する図面オブジェクトの相対位置は変更されません。
つまり、PLANコマンドはビューを変更するだけで、図面オブジェクトは移動しません。
- 1 つのビューポート内で PLANコマンドを使用しても、他のビューポートのビューは変更されません。
- ビューを復元する必要がある場合は、UCS コマンドを実行し、W と入力してワールド座標系に切り替えてから、前の手順と同じ方法で PLANコマンドを実行します。
これにより、平面図ビューが既定のステータスである World Coordination System(WCS)に適合します。
