ZWCADで不規則形状のビューポートを作成する方法
問題:
ZWCADで矩形以外のビューポートを作成するには?
解決方法:
- オプション 1:
1. 閉じたオブジェクトを作成します。ポリライン、楕円、スプライン、領域、または円を指定できます。
2. MVIEWコマンドを実行し、[E]または[O]を入力して[図形/オブジェクト]モードを選択します。

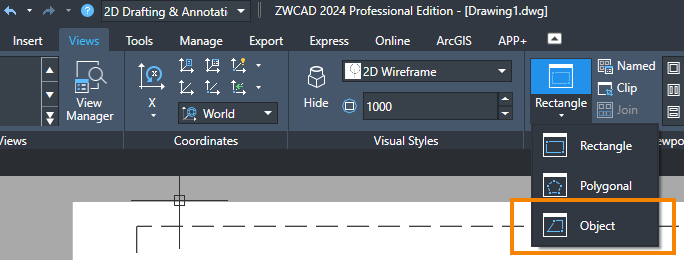

または、リボンで[ビュー] - [ビューポート] – [オブジェクト]を選択することもできます。

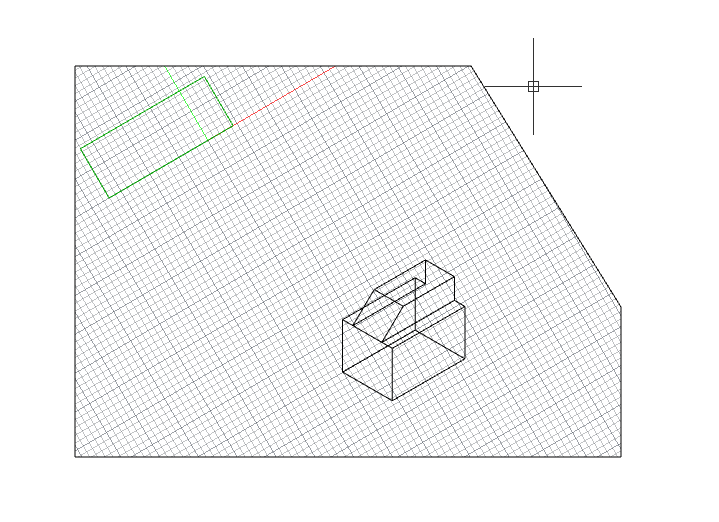

3. 作成した閉じた線を選択すると、ビューポートになります。
- オプション 2:
1. MVIEWコマンドを実行し、P と入力してポリゴン モードを選択します。
または、リボン メニューの[ビュー]タブ→[ビューポート]パネルで[ポリゴン]を選択することもできます

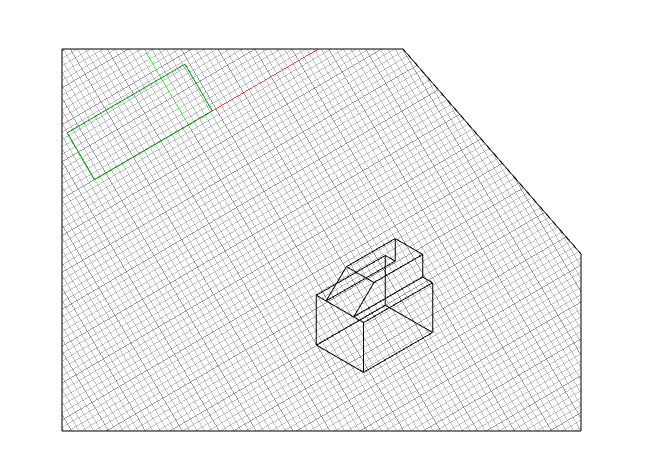

2. ポリゴンの頂点を指定すると、ポリゴンビューポートが生成されます。
