一部の図面オブジェクトがレイアウト空間には表示されるのに、モデル空間には表示されないのはなぜですか
問題:

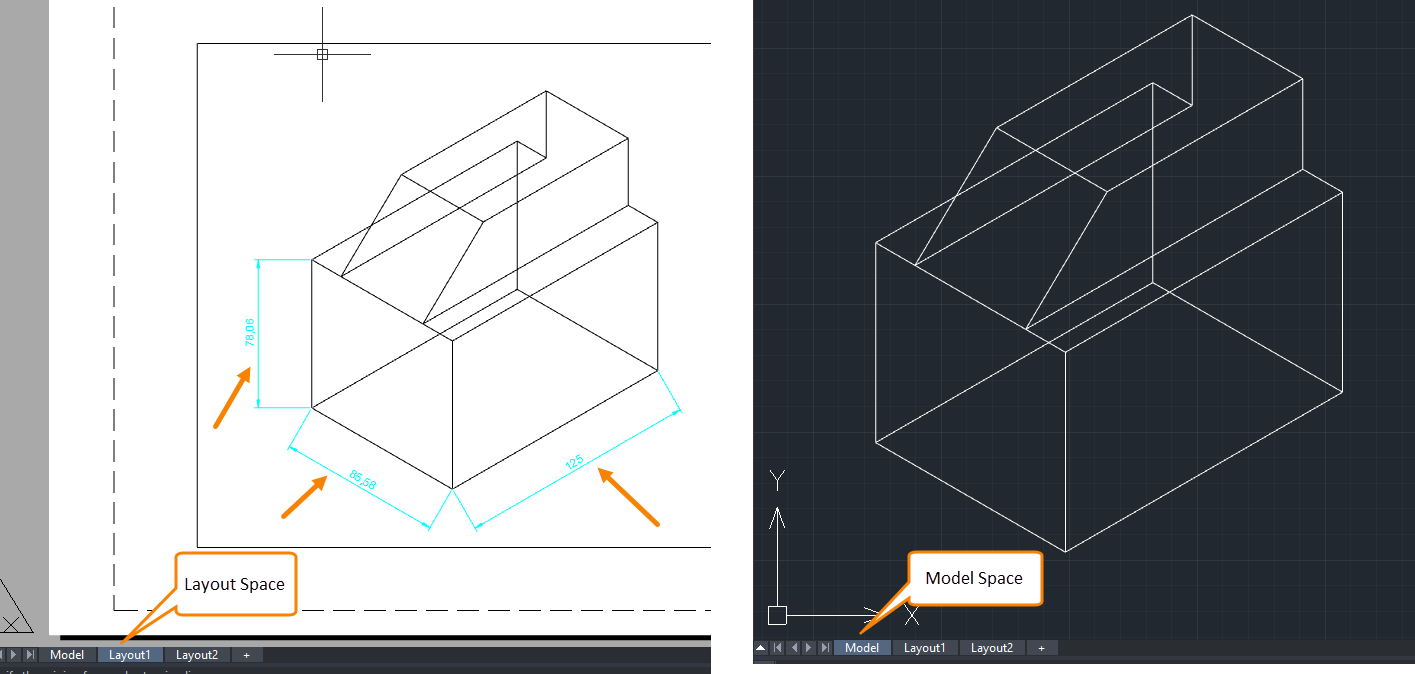

レイアウト空間では表示されるが、モデル モデル空間では表示されない図面オブジェクトがあるのはなぜですか?
解決方法:
- 一部のオブジェクトはレイアウト空間に作成されます。したがって、これらはレイアウト空間でのみ表示され、モデル空間では表示されません。

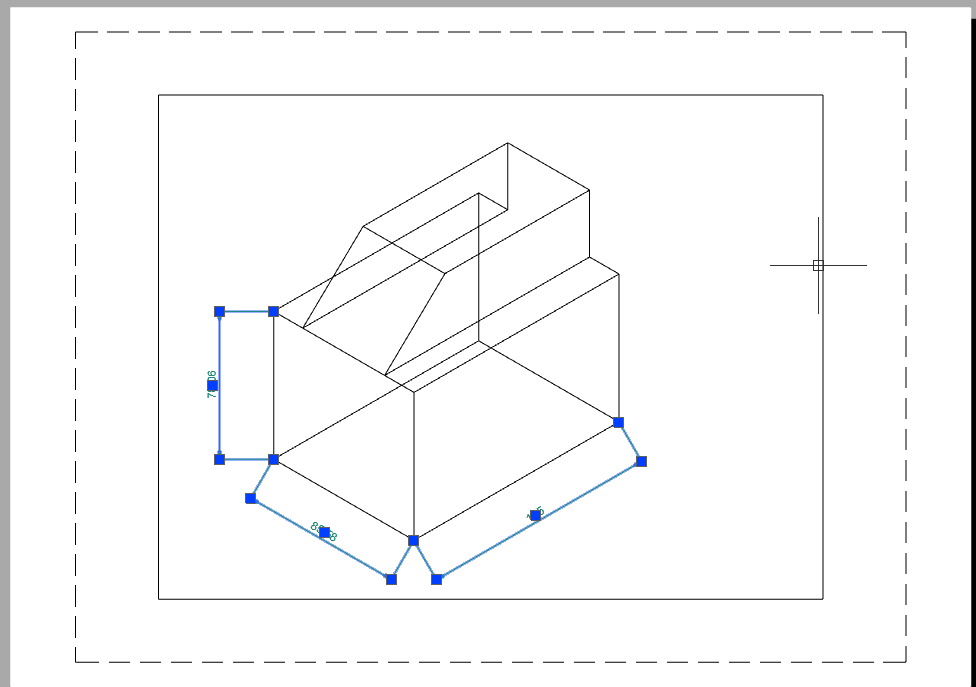

レイアウト 空間に移動し、ビューポートに入らずにオブジェクトを選択してみてください。
オブジェクトを選択できる場合は、このレイアウト空間に作成されてます。

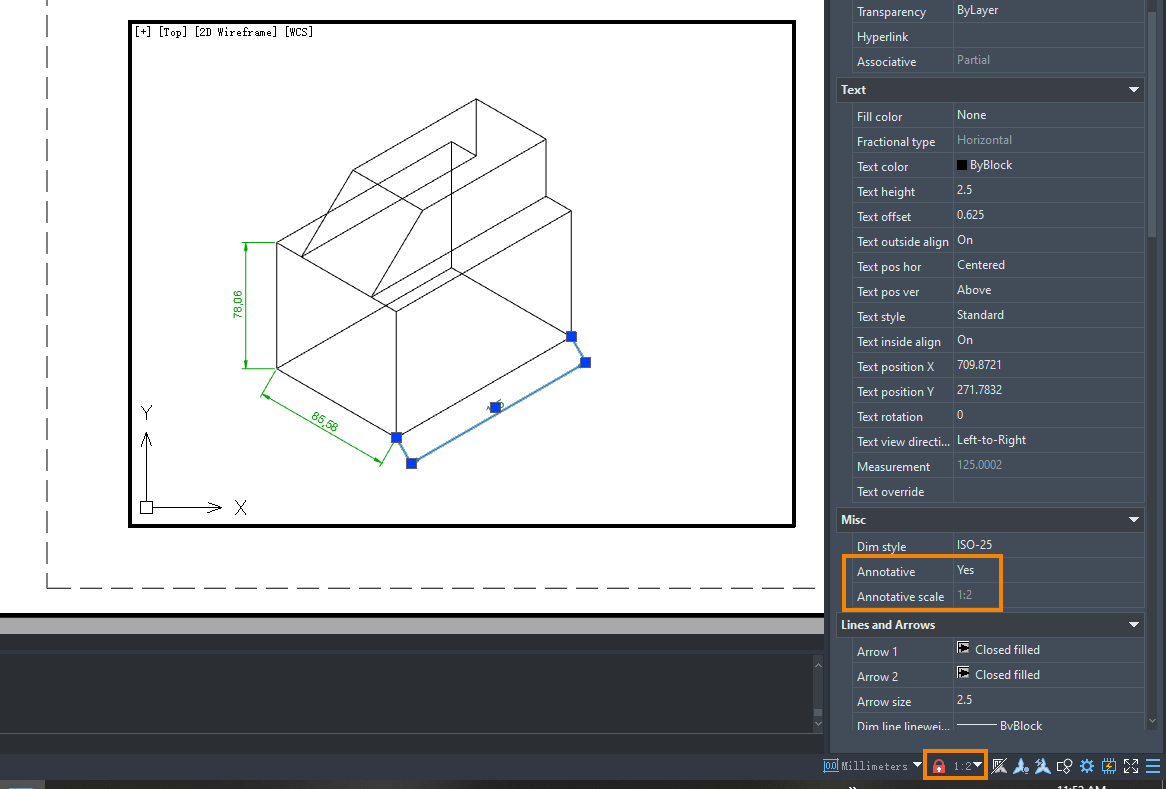

- 文字、注釈、ハッチングなどの一部のオブジェクトは異尺度対応にすることができます。
レイアウト空間のビューポート尺度がオブジェクトの異尺度対応尺度と同じ場合は、オブジェクトが表示されます。
モデル空間の注釈尺度がオブジェクトの注釈尺度と異なり、[注釈の表示設定]が現在の尺度のみに設定されている場合、これらのオブジェクトはモデル空間に表示されません。

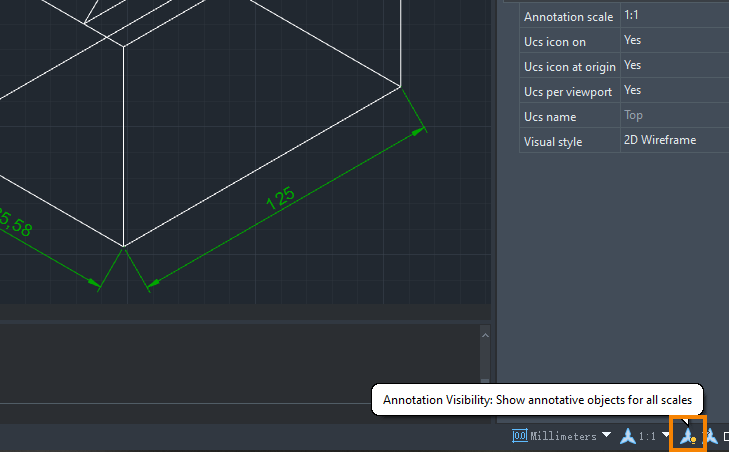

この場合は、右下隅にある[アノテーション可視性]アイコンをクリックすると、ZWCADはモデル空間内のすべての縮尺の異尺度対応オブジェクトを表示します。
