【ZWCADの小技】 ZWCADでAutoCADと同じ方法でビューポートでの詳細図を作成、または回転する方法
ZWCADでAutoCADと同じ方法でビューポートでの詳細図を作成、または回転する方法 |

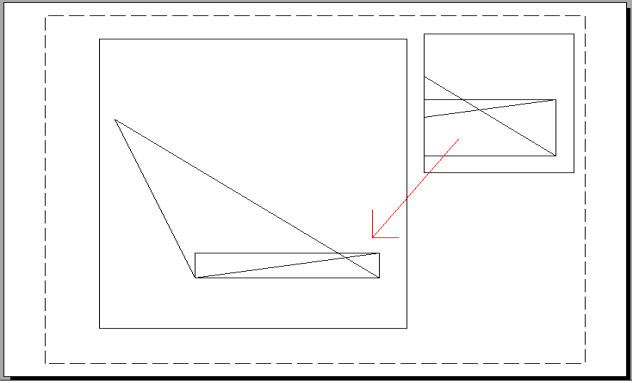

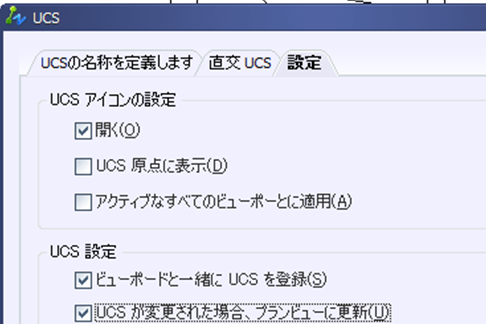

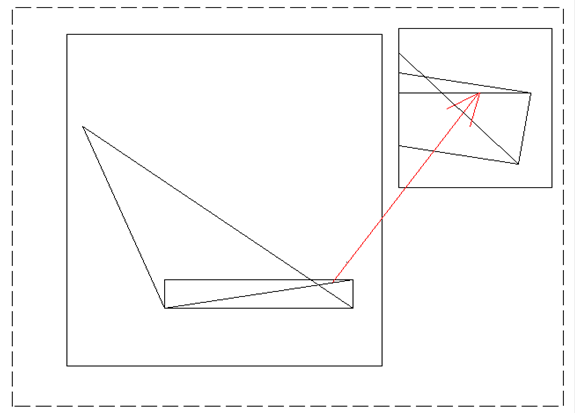

ZWCADのレイアウトで、大きさの違うビューポートを二つ作成します。 大きいビューポートが「全体平面図」用、小さい方が「その一部詳細」用です。ビューポートの作成するには、「表示」メニュー→「ビューポート」→「1ビューポート」をクリックします。詳細図のビューポートをダブルクリックし、アクティブにしてから、倍率を調整します。 下図の様に、UCS定義管理で、設定タブ画面で、「UCSが変更された場合、プランビューに変更」のチェックを入れます。 「詳細図」用のビューポートをダブルクリックでアクティブにし、UCSオブジェクトアイコンをクリックしてから、水平にしたいオブジェクトをクリックすると、クリックしたオブジェクトが水平になります。UCSワールドをクリックすると、元に戻ります。 |
