  • 【ZWCADの小技】 ズームコマンドの活用法

【ZWCADの小技】 ズームコマンドの活用法

ズームコマンドの活用法



【概要】



Zoomコマンドを使用した際の、最初に選択するコマンドです。

まず、最初の行ですが、特別な種類のズーム・スケールを指定するためのnX とnXPの2つのオプションについて、どのように利用するべきか、どのような違いがあるのかを説明します。

nXでは、現在の表示とに対してのズーム・スケールを設定できます。下記に、例があります。

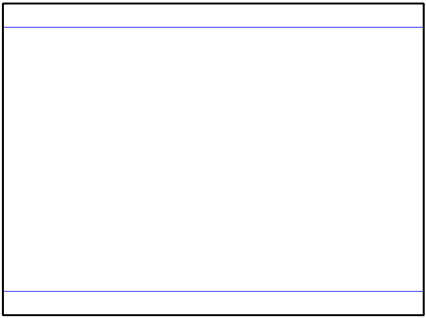

1: まず最初に、レイアウトスペースに長方形(青)を描き、ビューポート(黒)いっぱいに表示するようにズームしました。

2: Zoomコマンドを入力し、0.5xと入力します。これで、長方形は元の大きさに比べ、半分になります。

nXPは紙のスペースに対してズーム・スケールを設定できます。下記に、例があります。

1: 同じように長方形を描き、ビューポートの範囲にズームしてください。

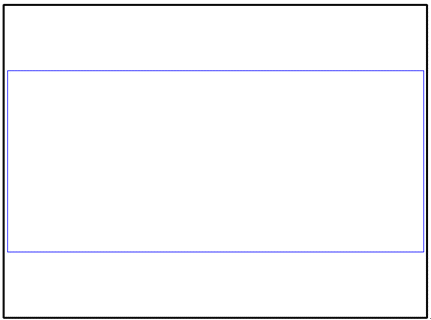

2: Zoomコマンドを入力し、0.5xpと入力します。結果は、下図のようになります。

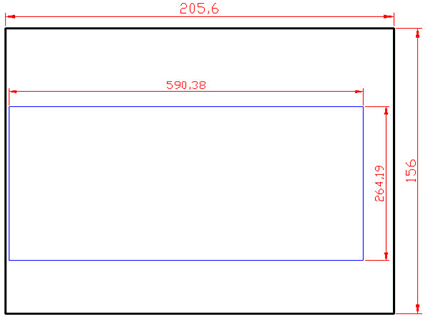

3: 違いは明らかですが、さらにわかりやすくするために、寸法をビューポートと長方形に加えました。

4: 寸法値から、長方形がビューポートよりはるかに大きいことがわかります。水平と垂直の比率をみてみましょう

・水平方向の長さの比率は、205.6/590.38、およそ0.348です。
・垂直方向の長さの比率は、156/264.19、およそ0.59です。

長方形の全てを表示するためには、長方形の大きさを0.348以下にズームする必要があります。また、長方形の
全体の幅を表示するためには、0.59以下にズームする必要があります。

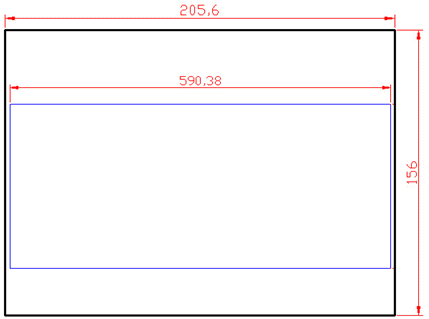

長方形の全てを表示するために、スケールに0.34として設定してみると、下記のようになります。

nXPオプションでは、紙のスペースとビューポートの比率で、モデルをズームさせることができます。

n:数を示します。
X:相対的なズームを示します
P:紙スペースを示します
