【ZWCADの小技】 モデル空間と連動せずに、ビューポートを回転する方法
モデル空間と連動せずに、ビューポートを回転する方法
【概要】

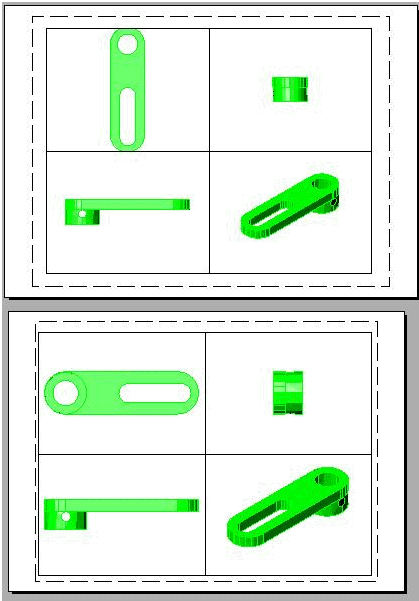

図面を、モデルタブに表示されているモデルと連動させずに、レイアウトタブでは、回転させて表示する必要がある場合があります。
AutoCADでは、二、三の方法がありますが、これらはAutoCAD LTでも、また、他の2D CADソフト（例えばZWCAD）でも利用できません。
ZWCADでの操作方法を以下に示します。
方法は下記の通りです。
1.Dview>Twis
2.UCS>Z,Plan(Notice:UCSFOLLOW=0)
3.UCS>object,Plan
アプローチ1：DVIEW>TWIST
1.レイアウト・タブを表示し、そして、ビューポート内でダブルクリックしてください。
2.DViewコマンドを入力してください。
3.エンティティを選び、エンターを押してください。
4.Dviewコマンドには多くのオプションがあります
ダイナミックビュー（TV)：カメラ（CA）/目標（TA）/傾き（TW）/距離（D）/位置（PO）/オフ（O）/隠線処理（H）/画面移動（PA）/ズーム（Z）/終了（X）
TWと入力し、傾きのオプションを選択します。
5.ビューポートで回転させたい角度を入力してください。
アプローチ2：UCS>Z
1.ビューポート内でダブルクリックしてください。
2.UCSコマンドを入力してください。
3.回転軸を指定するとき、Z（Z軸についてXY-平野でモデルを回転させます）を選んでください。
4.DViewコマンドで、回転させたい角度を設定し、Dviewコマンドを終了します。
5.Planコマンドを入力し、エンターをクリックしてください。
アプローチ3：UCS>Object
新しいUCSを定義するのにオブジェクトを使用することができます。
UCSコマンドを入力した後に、Objectオプションを指定してください、次に、ビューポートでオブジェクトを選んでください。
ボーナス・アプローチ：ビューポート設定

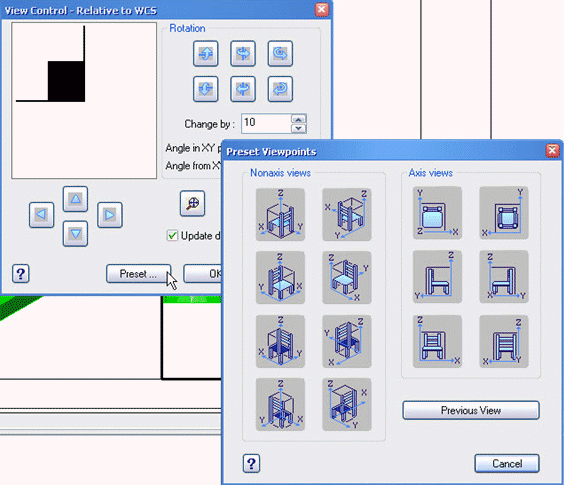

おそらく、最も簡単な方法はddvpoint (視点プリセット)コマンドを使うことです。
表示の項目から設定することができます。
Modelタブでは実際に回転しませんが、モデルの視点はビューポートで回転します。
