【ZWCADの小技】 fieldコマンドの使用
fieldコマンドの使用
【概要】
ZWCADでsheetsetの一部としてフィールドデータを使うと、管理するすべての図面をコントロールすることができます。
Fieldコマンドは、コマンドラインにfieldを入力か、InsertメニューからInsert Fieldを選択することによって、使用できます。
Fieldコマンドは、テキストとして図面からデータを得て、表示するのに用いられます。Fieldコマンドは、mtext、テーブル、特質定義、その他に使用することができます。何度も図面の中でテキストを使うならば－現在の日付、作図者のイニシャル、会社名、住所等－全てを修正する時間を節約することができ、データをがFieldコマンドによって確実に変更することができます。自動的に更新されるので、テキスト等の情報を覚えておく必要が無くなります。

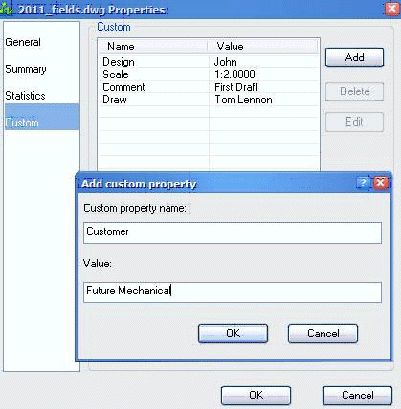

図面のどんなステージででも、特性（テキスト高さやテキストスタイル等）を変えることができます。Drawing PropertiesダイアログボックスのCustom Tabからカスタムフィールドを加えることができます。また、追加したカスタムフィールドは、フィールドを通して他の図面で使用することができます。

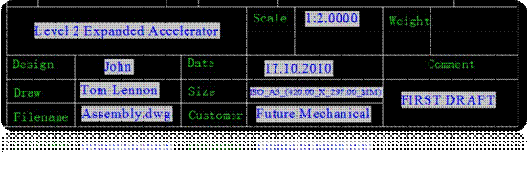

上図の中で、フィールドの背景が灰色となっています。これは、テキストがフィールドとなっていることを表しています。（灰色の背景は、印刷されません。）フィールドをカスタマイズし、DWTテンプレートとして保存すれば、保存したテンプレートを他の図面に適用することも可能です。
テキストをフィールドに変える方法は、下記の通りです。

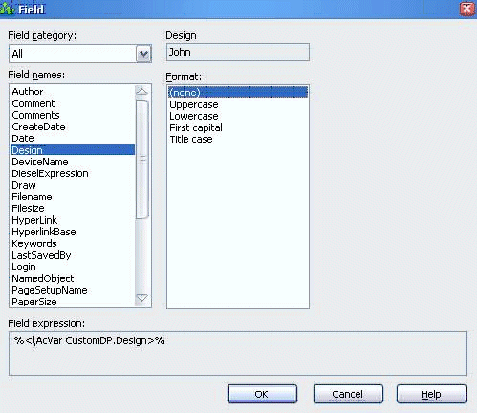

編集したいテキストをダブルクリックします。次に、フィールド挿入ボタンをクリックします。フィールドダイアログボックスが立ち上がったら、カテゴリーとオプションを選択し、フィールドをテキストに加えることができます。

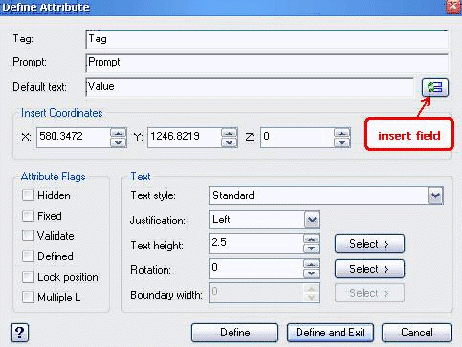

定義したフィールドは、AttDefコマンドから使うことができます。これは、Attribute DefinitionダイアログボックスのDefault Text itemから設定できます。
定義したフィールドは、自動的に更新することができます。この例は、図面のタイトルボックスの日付です。フィールドを使用すれば、常に今日の日付を表すようになります。
