3Dソリッドモデルから２Dプロファイルを作成
【概要】
ZWCADには、SolProf(プロファイル)というコマンドがあります。
3Dオブジェクトの機械製図から構成要素を作成する場合、いくつかの2Dの図面に変更しなければなりません。 SolProfコマンドは、このような場合に使用します。

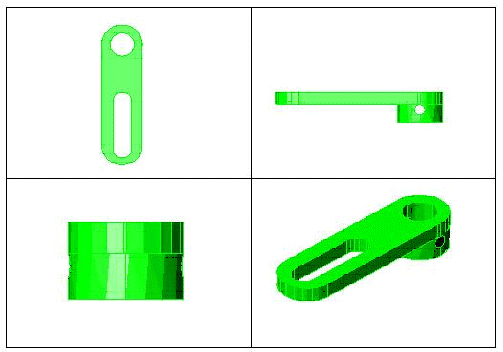

1.SolProfを使う前には、まず３つの平面図（上面、側面、正面）と３次元的な図の、4つのビューポートを作成する必要があります。
2.次に、SolProfコマンドを実行します。このコマンドは、各々のビューポートの上で実行しなければならないので、計4回SolProfコマンドを実行することになります。コマンド履歴の例を下記に示します。
___________________________________________
コマンド: solprof
オブジェクトを選択:
選択されたオブジェクト: 1
オブジェクトを選択:
隠線の外形線を個別の画層に表示しますか? [はい(Y)/いいえ(N)] <Y>:
外形線を平面に投影しますか? [はい(Y)/いいえ(N)] <Y>:
1 個のソリッドが選択されました.
___________________________________________
最後の2つのオプションについて簡単に説明をします。
・隠線の外形線を個別の画層に表示しますか?
Yでは、隠線の外形線を別の画層に表示します。
Nでは、見えている全ての線を1ブロックとして作製します。
・外形線を平面に投影しますか?
Yは、外形線を平面図に表示します。
Nは、外形線を3D図面に表示します。

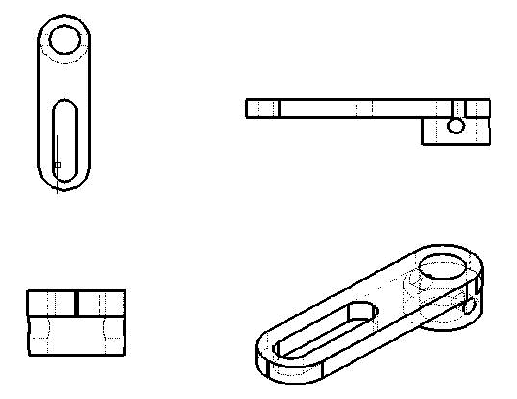

下図は、SolProfを使った後の結果です。3Dオブジェクトから作成した外形線を確認することができます。また、外形線（例えばPH-1DFとPV1DF）は、いくつかの画層に分けられています。

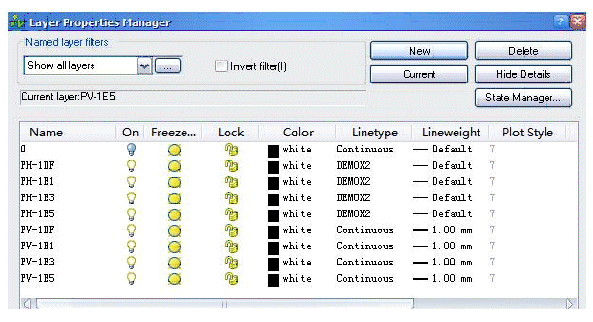

3.3Dオブジェクトから外形線を作成しました。このとき、Layersマネージャーで最初の3Dオブジェクトの画層をオフにすることができ、線タイプ、外形線の線の重さを変更できます。

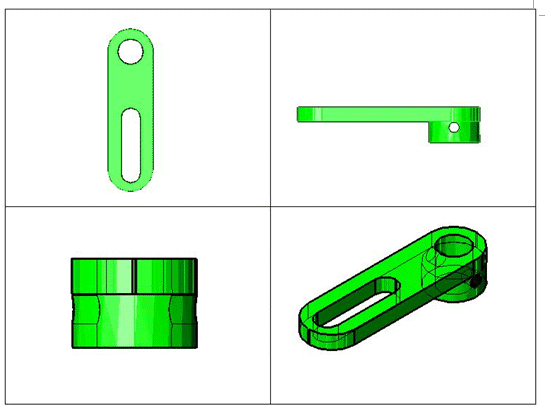

上図のように設定すると、下図のように変更されます。
4.各々のビューポートで外形線をセットしています。また、テキストや寸法を設定することで、より便利になります。
