【ZWCADの小技】 連番テキスト数字入力
連番テキスト数字入力
【概要】

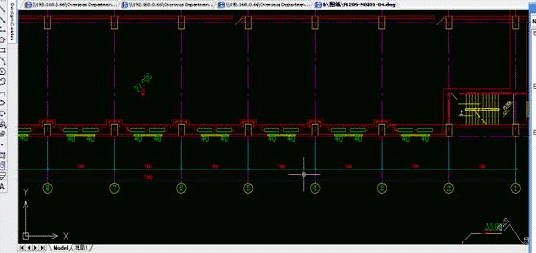

トンネル、パイプの図面等で、図面の中に連続番号をマーキングすることは、重要です。例えば、下記の数字は、空気調節システムの図面の一部を示します。この図面には多くのパイプがあり、それぞれにラベルをつけなければなりません。
Textコマンドを使うことで作成しましたが、図面が多くのマーキングを必要とするとき、何度もTextコマンドを使うことは大変です。
ZWCADでは、この作業を半自動的に行ってくれる、ET拡張ツール/テキストツール/自動並び機能があります。
図面の中に一連の数を置くために、下記のステップに従ってください。
１．最初の数を書くために、Textコマンドを入力してください。

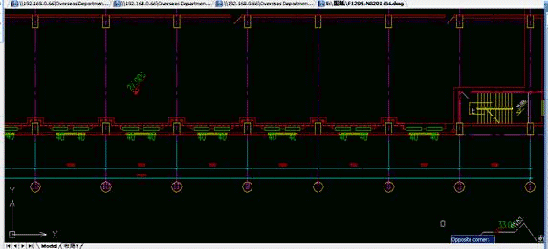

２．Copyコマンドで、図面の中で必要な位置に数のコピーを作成して下さい。このケースでは、パイプに沿ってそれらを置きました。
(下記の数字を見てください)

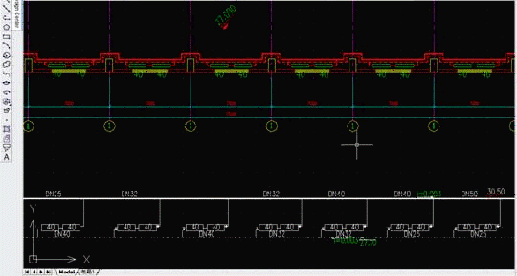

３．ET拡張ツール/テキストツール/自動並びを選んで下さい。（または、TCountコマンドを入力して下さい）次に、全ての数を選び、開始の値と増加値を指定してください。（例えば1,1 一つ目の１は開始の値、２つ目の１は増加値です。）最後に上書きを選びます。
奇数か偶数の番号だけが必要なときは、例えば開始の値を１とし、増加の値を２とすれば、奇数のみの値が作成できます。
この自動で番号をつける機能は速く簡単にできます。この種の図面を作成する時に非常に役立つと思います。
