ZWCADがアクティブになっていないときに図面を保存するにはどうすればよいですか?
問題:
様々な原因で、図面を保存するとソフトウェアがアクティブ化されて起動していないことがわかりました。保存されていない変更をあきらめたくありません。図面を保存する方法はありますか?
原因:

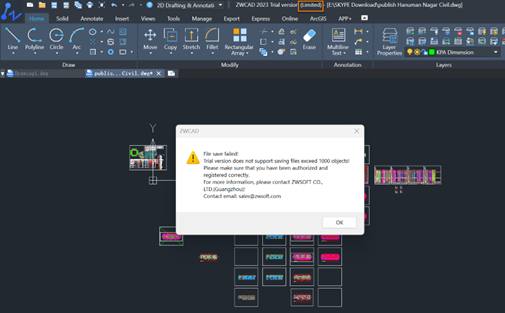

認証情報がなければ、1000を超えるアイテムを含む図面をソフトウェアに保存することはできません。ただし、ソフトウェアにはPDFファイルをインポートして印刷する機能があり、出力されたPDFはベクターグラフィックであるため、PDFに変換することでベクター形式図面を保存することは可能です。
ただし、PDFとして出力した後、複雑なエンティティが変更されていたり、PDFファイルからインポートされたオブジェクトは元のオブジェクトと異なっている場合があります。
解決方法:
1.認証情報がなく、図面を保存できない場合は、PLOT[印刷]コマンドを実行して印刷を開始します。

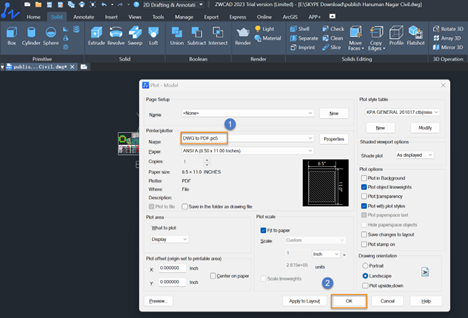

2・プリンターの「DWGからPDF」を選択し、通常の方法で図面をPDFファイルとして印刷します。

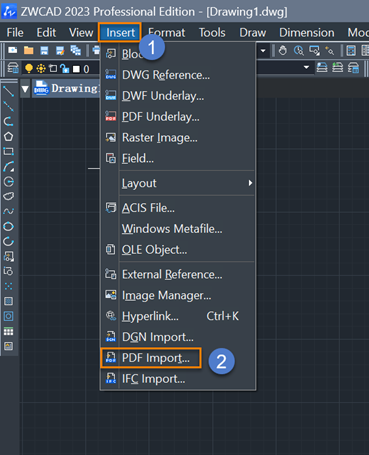

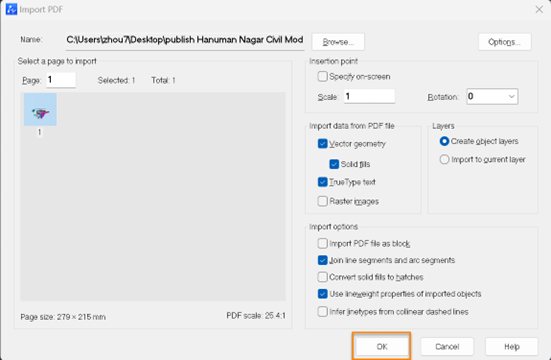

3・CADライセンスが復元されたら、メニューの「挿入->PDFインポート」機能を使用して、保存したPDFファイルを選択し、現在のCADファイルに挿入します。
4・インポートした PDF グラフィックスが要を満たしているかどうかを確認し、要件を満たしている場合は図面を保存します。
