ZWCADで印刷すると寸法矢印が中空になるのはなぜですか
問題:

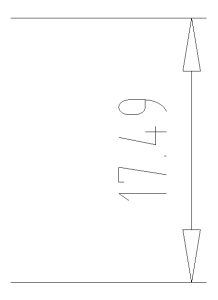

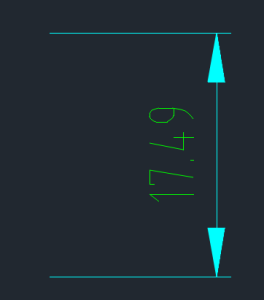

ZWCADでは寸法矢印の表示が実線ですが、印刷すると中空になるのはなぜですか?
原因:
これは、シェーディング印刷が、印刷ダイアログのシェーディングビューポートオプションで幾何学的陰線処理として設定されているためです。
解決方法:

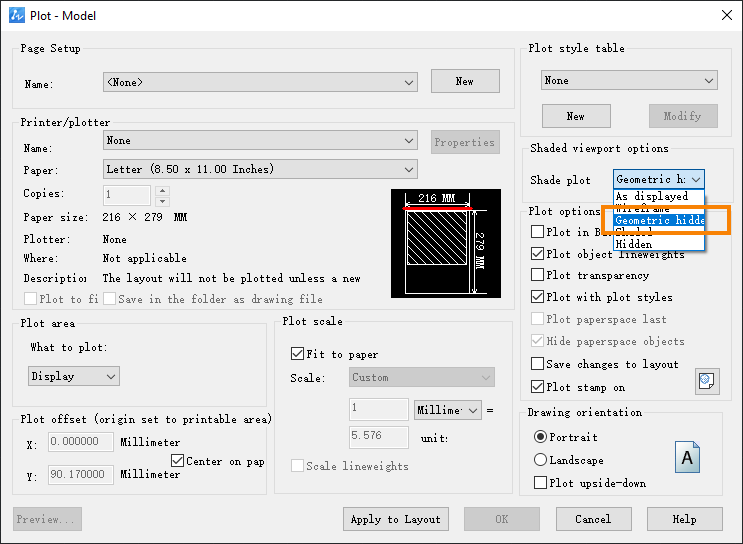

1. PLOTコマンドを実行して、[印刷]ダイアログ ボックスを開きます。
2. シェーディング ビューポートオプションで、シェーディング印刷を[表示どおり]にを選択します。

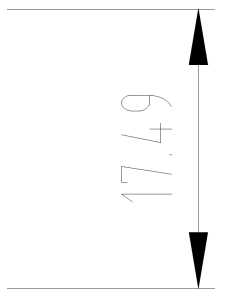

3. 再度印刷すると、矢印の寸法矢印の表示は正常になります。
