ZWCADで1つの図面内の複数の図枠を、それぞれのファイルに分割する方法
問題:

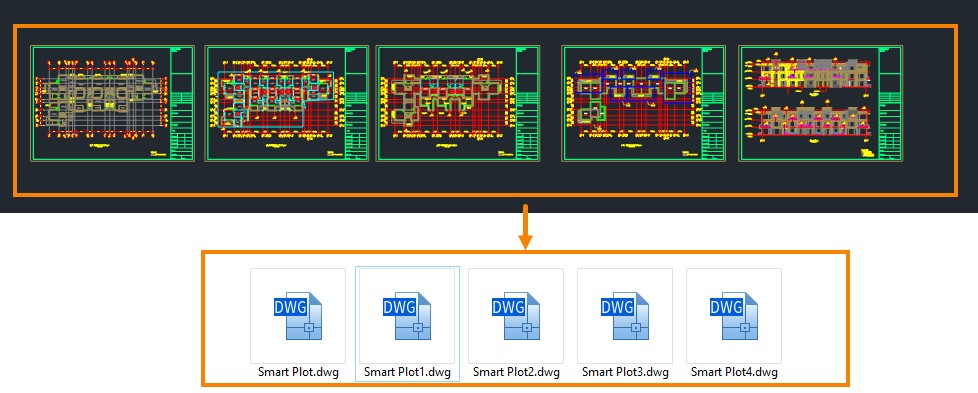

1つのdwg図面に複数の図枠がある場合、各タイトルフレームとその中の図面オブジェクトを、それぞれdwgファイルに分割するにはどうすればよいですか?
解決方法:

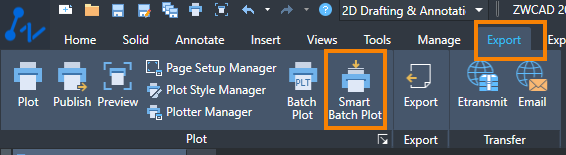

1. SMARTPLOT/ZWPLOTコマンドを実行するか、リボンの[スマートバッチプロット]をクリックして、ZWCADスマートバッチプロットダイアログボックスを開きます。

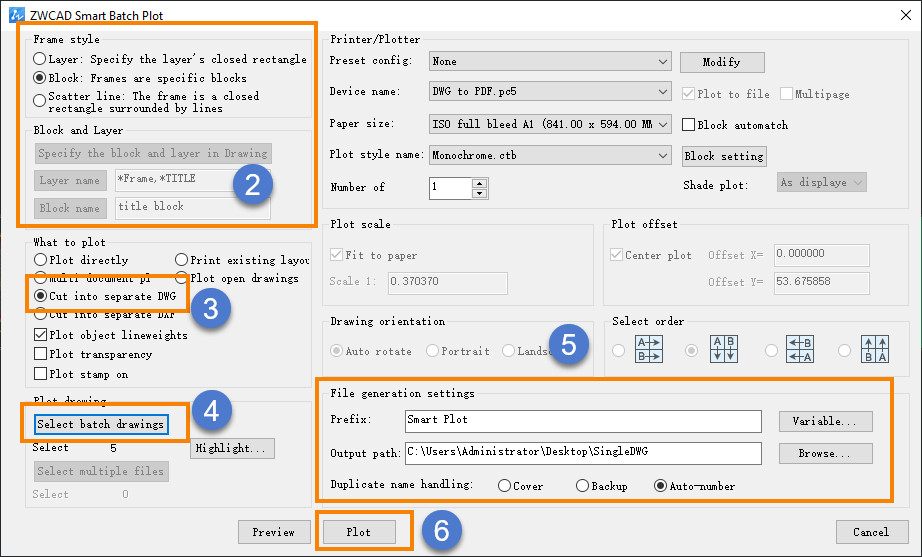

2. 図枠を識別するための適切な方法を選択します。
3. [印刷対象]領域で、[個別の DWG に分割]を選択します。
4. [バッチ図面を選択する]をクリックし、図枠を指定して図面を選択します。
5. ファイルの保存場所を指定し、必要に応じて接頭表記を設定します。
6. [印刷]をクリックすると、図面が図枠で区切られた、個別の dwg ファイルとして保存されます。
