ZWCADで.pc3プロッタ構成ファイルを使用する方法
問題:
ZWCAD は .pc5 プロッタ設定ファイルを使用し、AutoCAD は .pc3 プロッタ設定ファイルを使用します。ZWCADで.pc3ファイルを使用することは可能ですか?
解決方法:
1. 変換ツールPc3ToPc5をダウンロードし、.pc3ファイルを.pc5ファイルに変換して使用します。

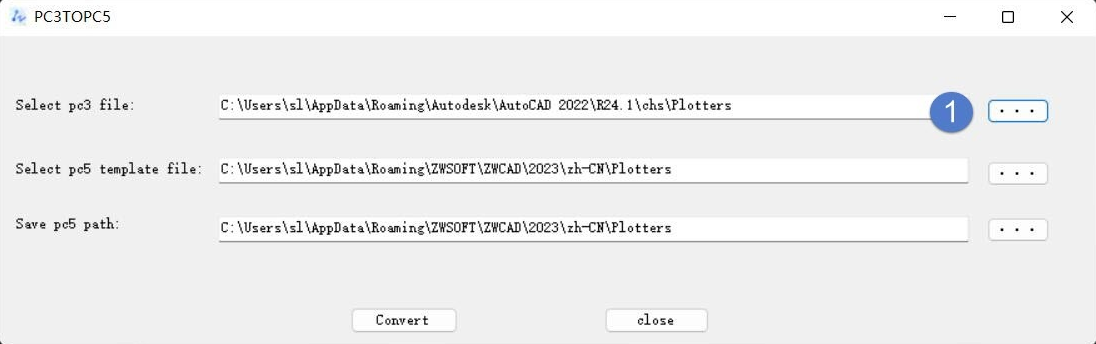

2. Pc3ToPc5プログラムを開き、変換する必要のある.pc3ファイルを選択します。
注:pmpファイルがある場合は、pc3ファイルがあるディレクトリのPMPファイルフォルダに配置してください。

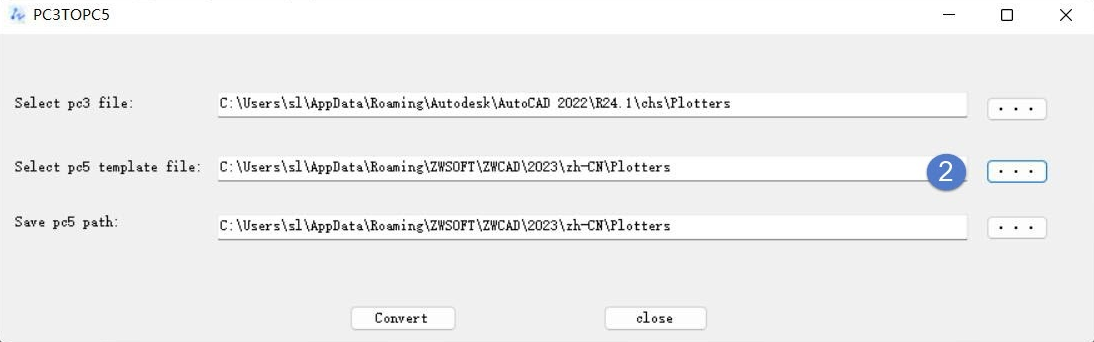

3. ファイル形式の内部形式はpc5ファイルとは大きく異なり、プログラムで直接作成できないさまざまなpc5ファイルの種類が多いため、テンプレートとして.pc5ファイルを選択する必要があります。

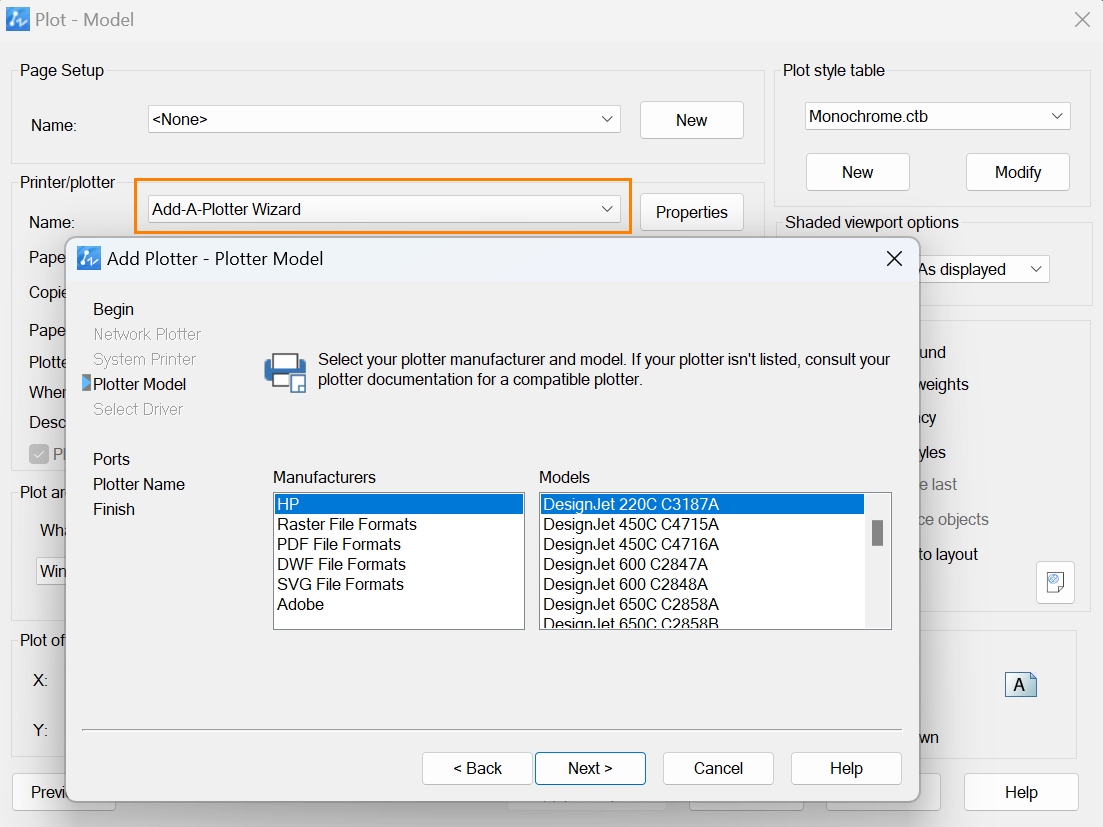

注:DWGをPDF.pc3に変換する場合は、テンプレート(pdfプリンタ)としてDWGからPDF.pc5を選択するだけです。物理プリンタの場合は、[A-プロッタを追加ウィザード]を使用して、対応するプリンタ ドライバの .pc5 ファイルをテンプレートとして作成する必要があります。ZWCADのAプロッタ追加ウィザードで物理プリンタを作成できない場合は、ZWCADが物理プリンタをサポートできないことを意味し、変換しても意味がありません。

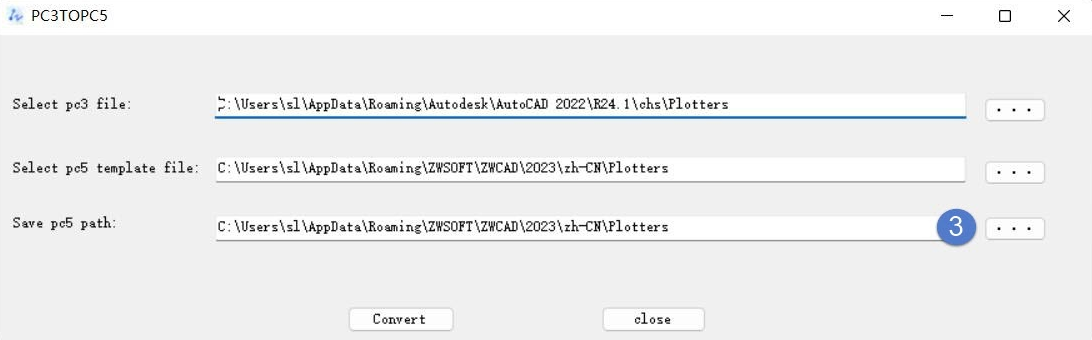

4. 転送した .pc5 ファイルの保存場所を選択します。

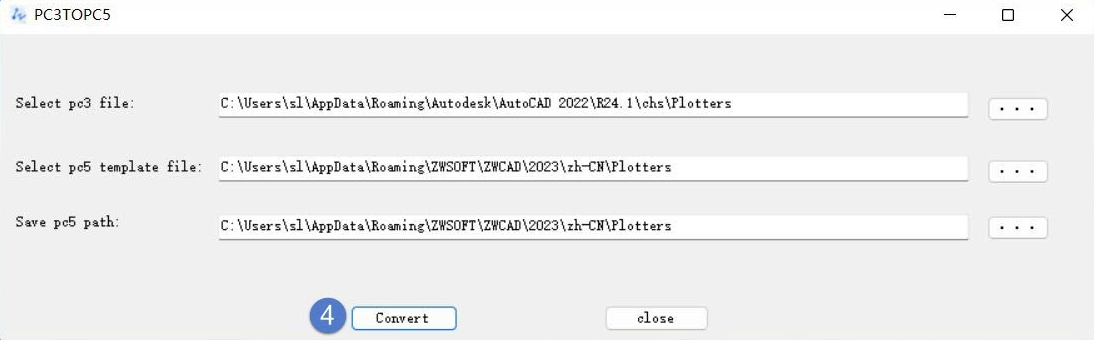

5. [変換] をクリックして変換を完了します。
