ZWCADで、太い線で印刷されてしまうのはなぜですか
問題:

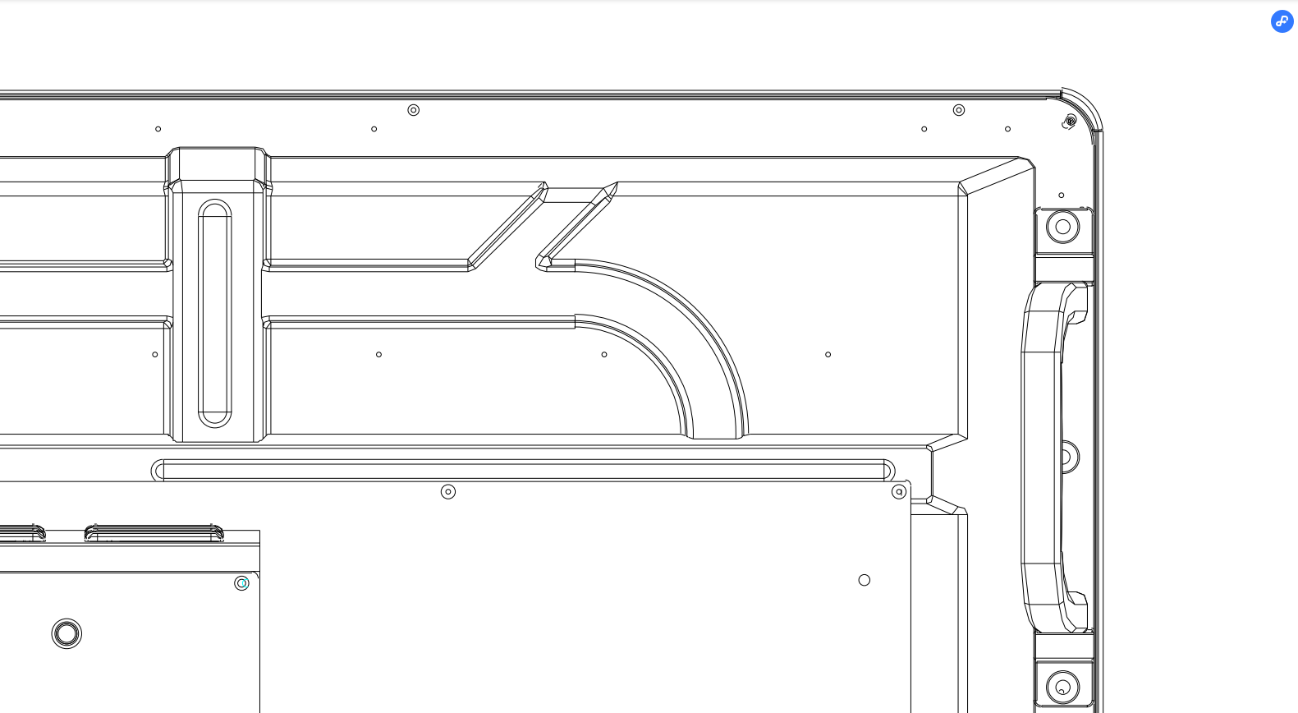

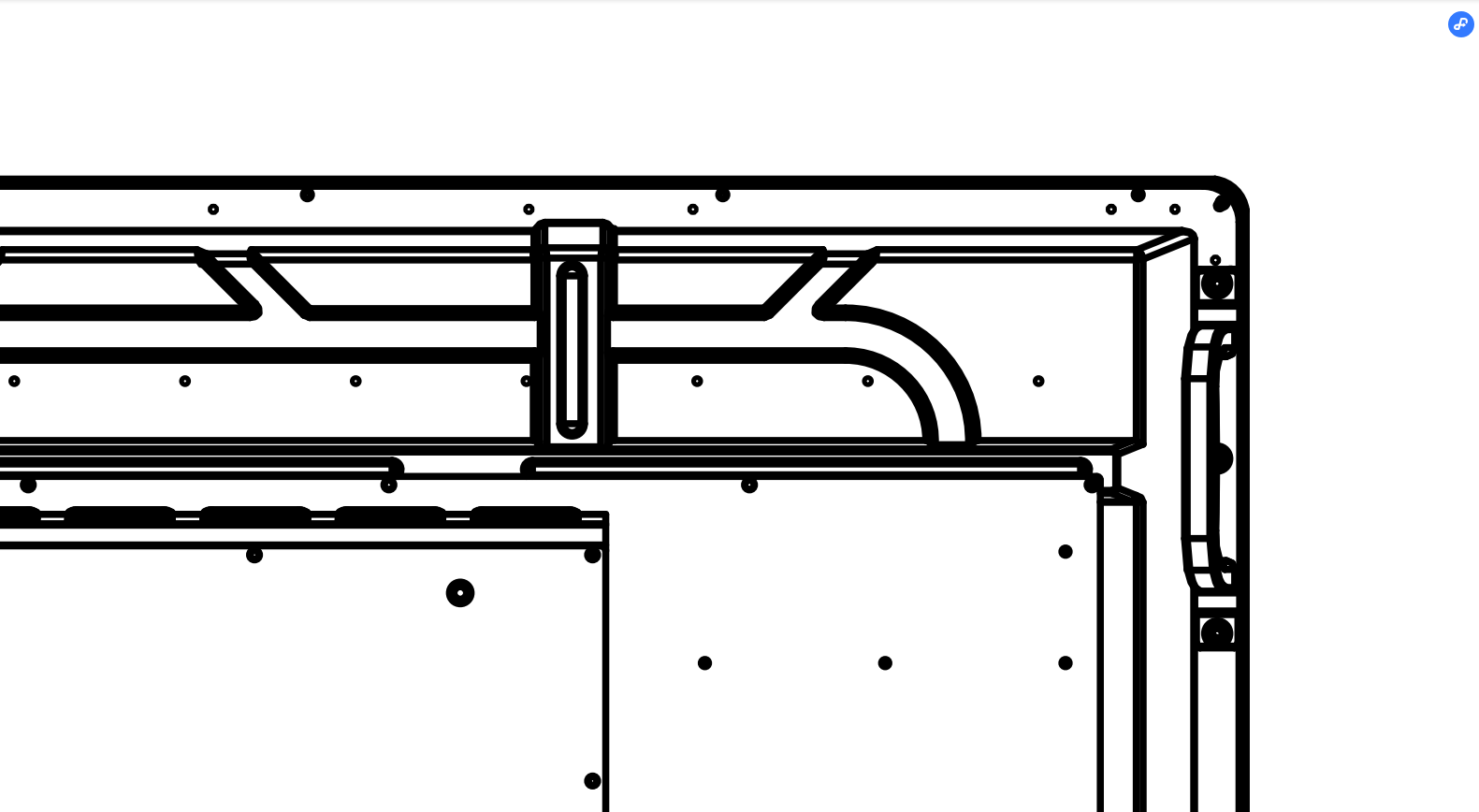

ZWCADの印刷結果には、線の太さが太い線が多数含まれる場合があります。
これを解決する方法は?
原因:
- オブジェクトの線の太さが太い。
- 印刷スタイルの線の太さの設定が太すぎます。
解決方法:

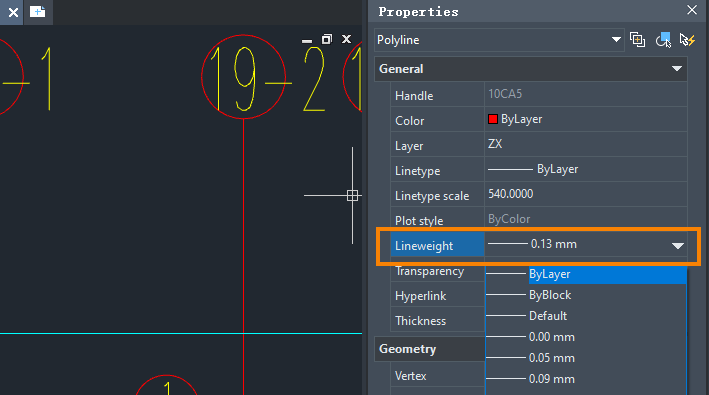

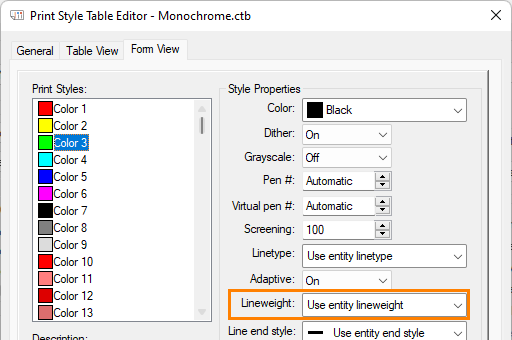

- [印刷]または[ページ設定]ダイアログ ボックスで、対応する印刷スタイル テーブルを選択し、[変更]をクリックし、線の太さが図形の線の太さを使用しているかどうかを確認し、使用している場合は、対応するオブジェクトの線の太さを確認し、値を適切な印刷結果に調整します。

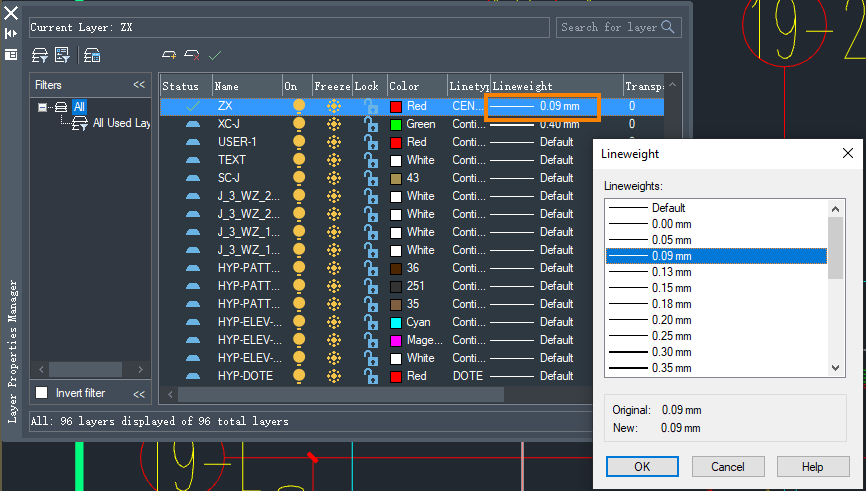

オブジェクトの線の太さの値が ByLayer の場合は、[画層プロパティ管理]を開き、対応する画層の線の太さを確認し、適切な結果が得られるように調整します。

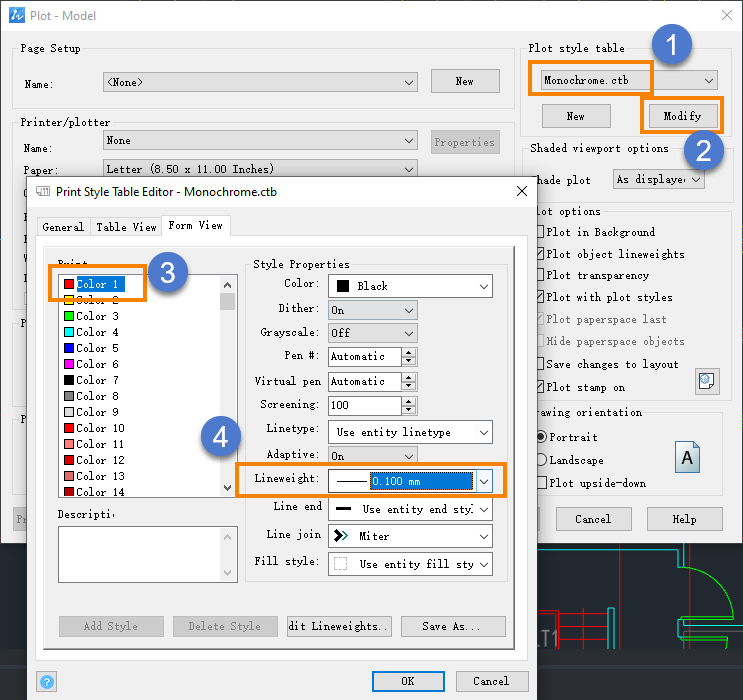

- [印刷]または[ページ設定]ダイアログ ボックスで、対応する印刷スタイル テーブルを選択し、[変更]をクリックして、対応するオブジェクトの色の線の太さを適切な印刷結果に調整します。

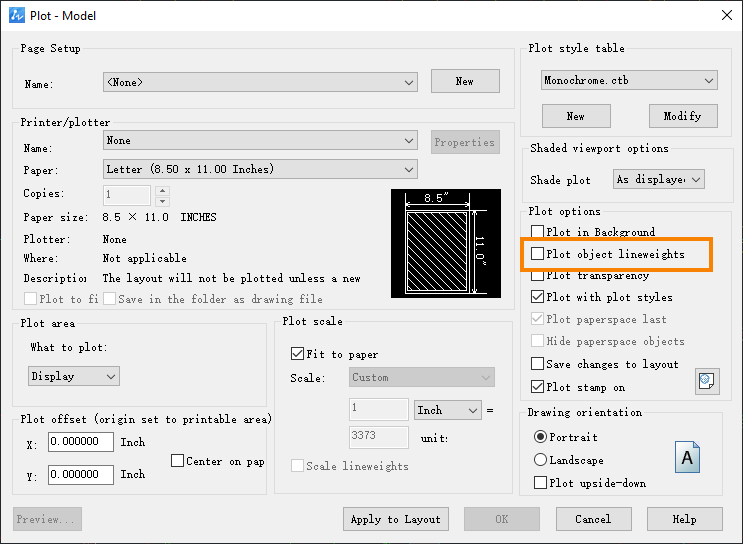

- 太さで線分を印刷する必要がまったくない場合は、[印刷]または[ページ設定]ダイアログ ボックスの[線の太さを印刷に反映]オプションのチェックを外すことができます。
これにより、ZWCADはすべての線オブジェクトを細い線で印刷します。
