ZWCADスマートバッチプロットファイルの名前を設定する方法
問題:
ファイル名に、指定したフレーム内の属性をテキスト名として出力する必要があります。これを実現するためにスマートバッチ印刷機能を使用する方法は?
解決方法:
ファイル名に設定するには、ブロックの属性である必要があります。以下の手順に従ってください。

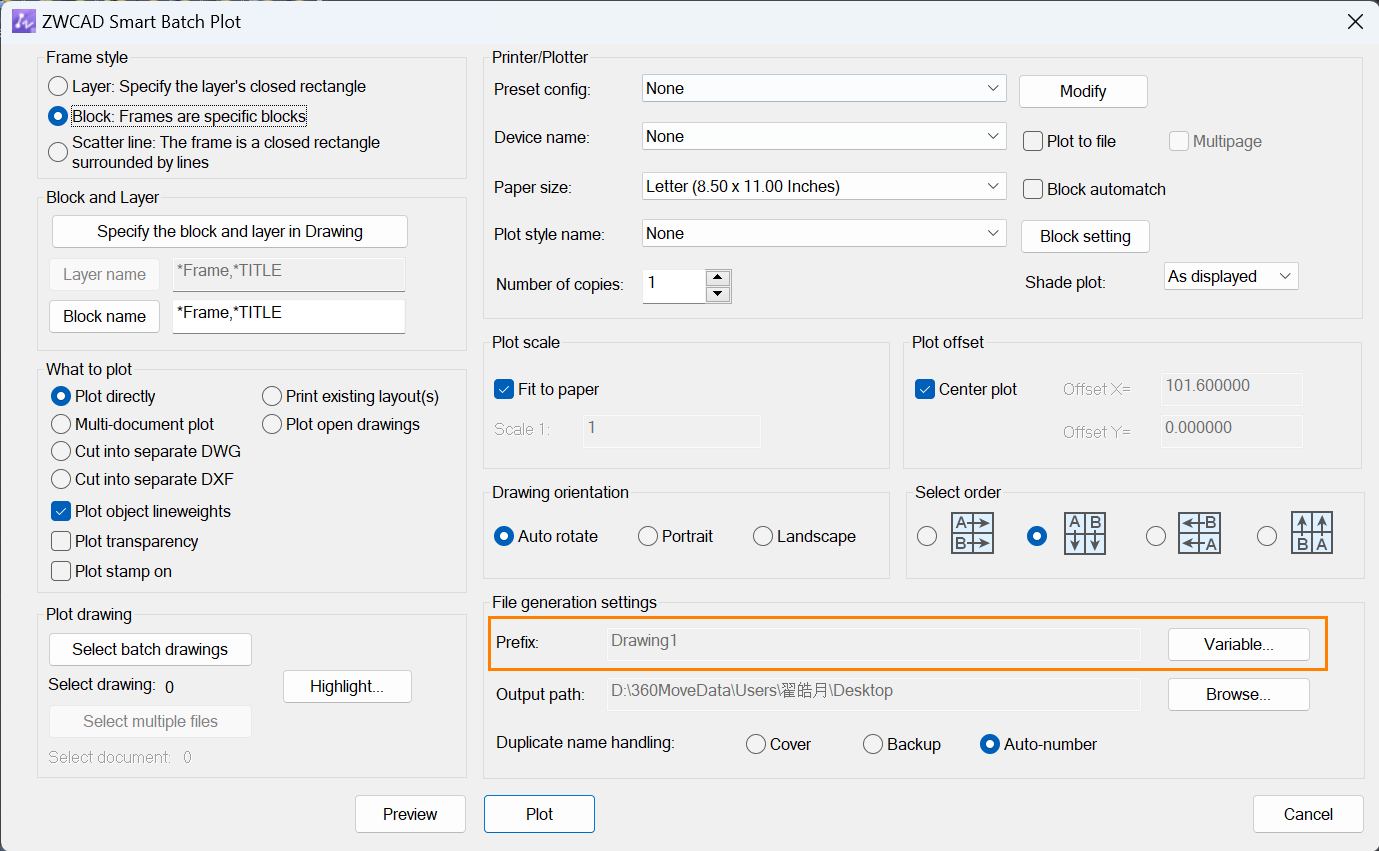

1.メニューから[ファイル]→[スマートバッチプロット](zwplotコマンド)をクリックして、スマートバッチプロットダイアログボックスを開きます。[ファイル生成の設定] → [接頭表記] で、[変数] をクリックします。

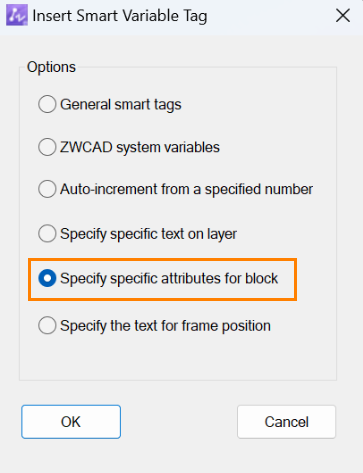

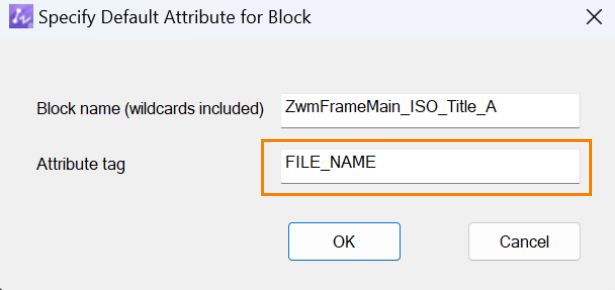

2.ポップアップダイアログボックスで、[ブロックの特定の属性を指定]を選択して[OK]をクリックし、名前の付いたブロックを選択します。

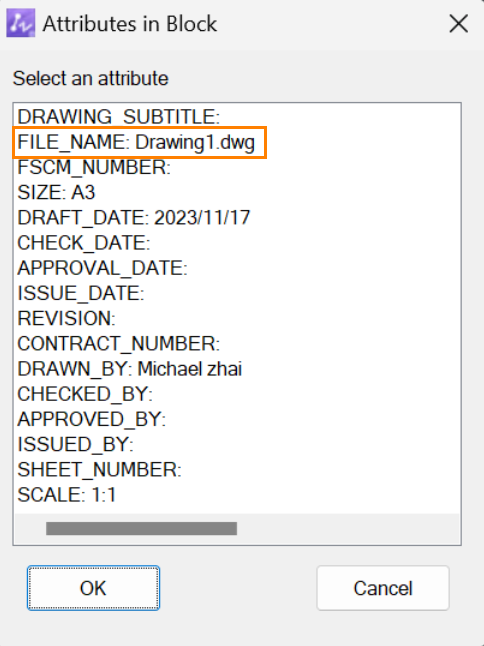

3.タイル内の属性を、印刷する必要があるファイル名として選択します。

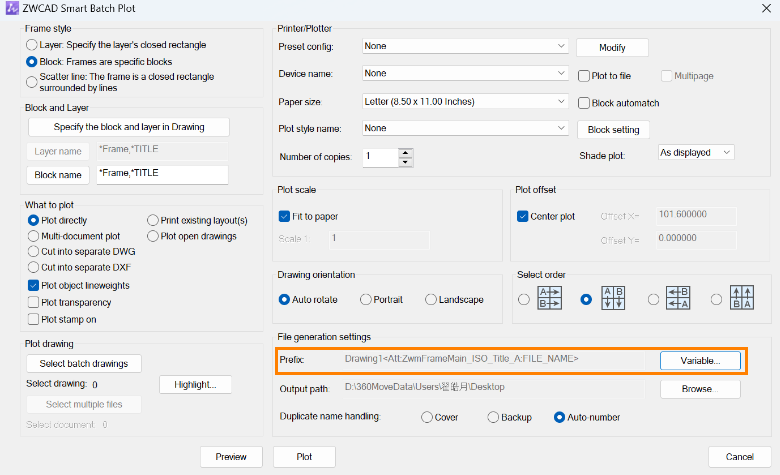

4.ファイル名変数を設定すると、以下のように表示されます。
5.ファイルを印刷する場合やPDFファイルを印刷する場合、ファイル名は指定したファイル名になります。
