ZWCADのスマートプロットで印刷するファイル名を指定する方法
問題:
スマートバッチプロット機能を使用して、出力をPDFファイルにしたとき。これらのPDFファイルのファイル名を指定するにはどうすればよいですか?
解決方法:

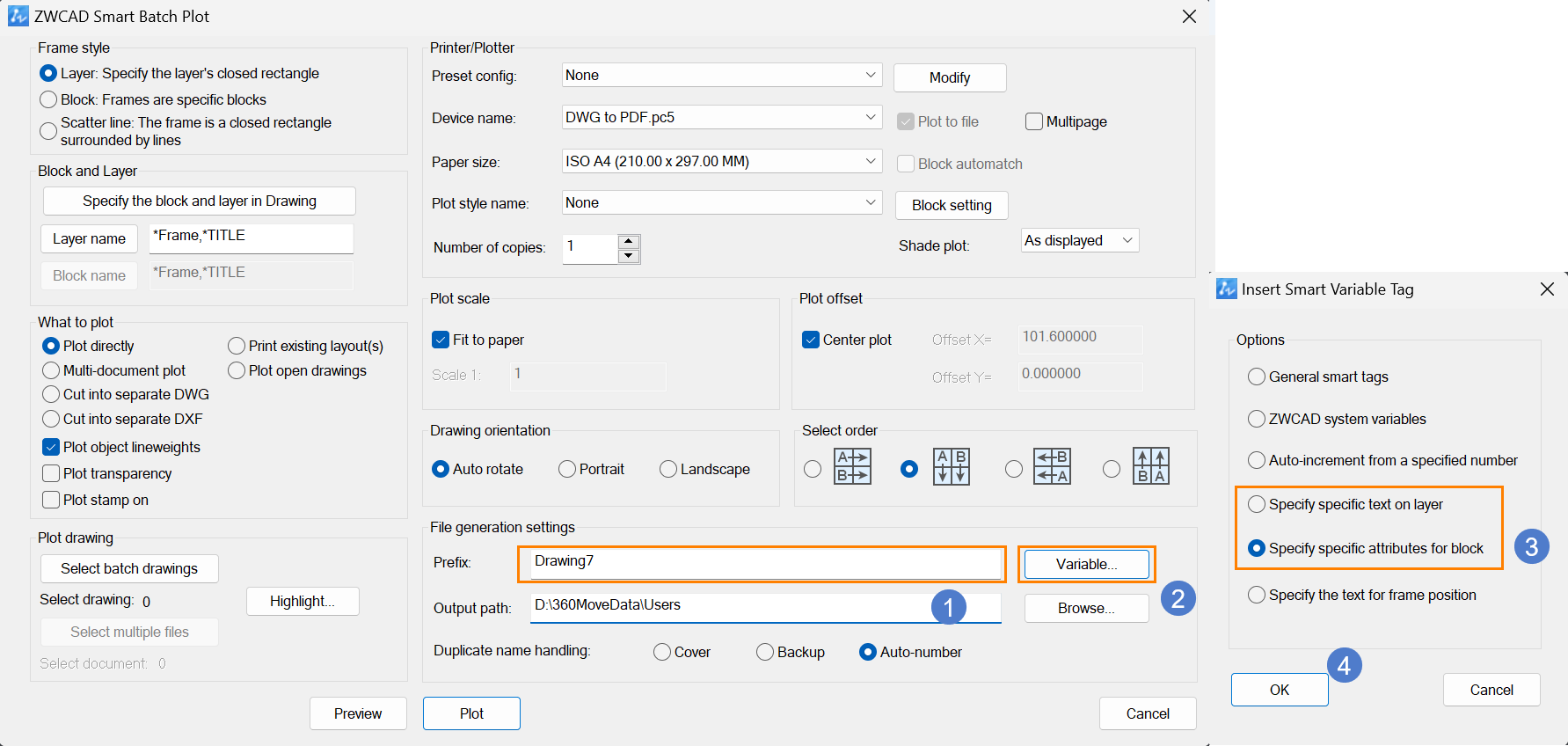

1. リボンメニューの[書き出し]→[スマートバッチプロット](ZWPLOTコマンド)をクリックして[スマートバッチプロット]ダイアログボックスを開き、パラメータを通常どおりに設定します。
2. [ファイル生成の設定]で、既定のプレフィックスを削除し、[変数] ボタンをクリックします。ファイル名を指定するには、主に 2 つの方法があります。
画層に特定のテキストを指定：ファイル名としてテキストを選択し、テキストの位置を指定します。ファイルが出力されると、対応する位置のテキストがファイル名として自動的にキャプチャされます。
ブロックに特定の属性を指定：ファイル名のテキストは、ブロック属性として設定する必要があります。文字が置かれるブロックと属性を指定します。
