DWF の印刷解像度を向上させる方法
問題:

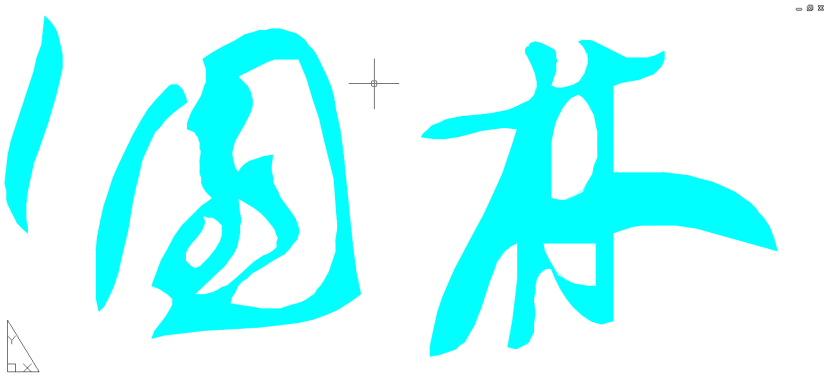

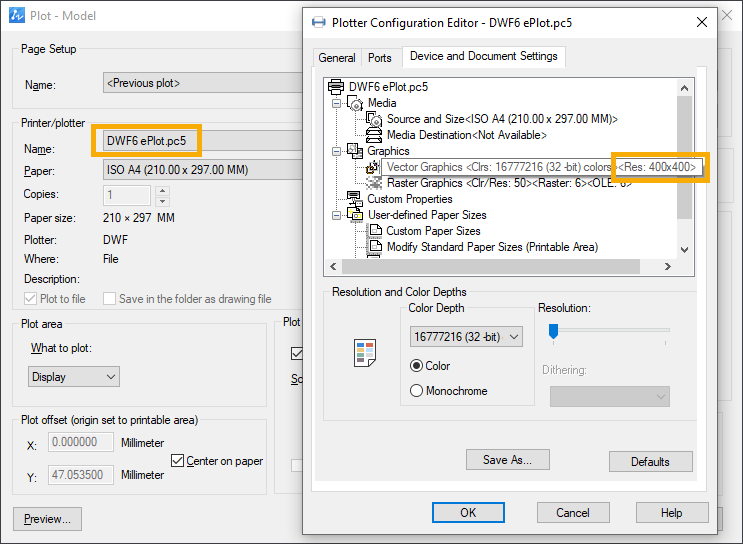

ZWCAD に付属する「DWF6 ePlot.pc5」仮想プリンタの既定の解像度は 400x400 です。建築や造園用の大きな図面を印刷する場合、拡大すると一部のハッチング、テキスト、または線が鮮明になりません。線はギザギザで、円弧は滑らかではありません。例として、以下に示すパターンの概要を取り上げます。
印刷されたDWFファイルの解像度を上げる方法は?
解決方法:

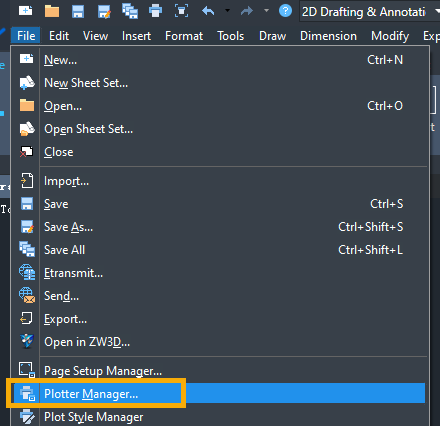

1. メニューの[ファイル]から[プロッタ管理] (コマンド: PLOTTERMANAGER) を開きます。

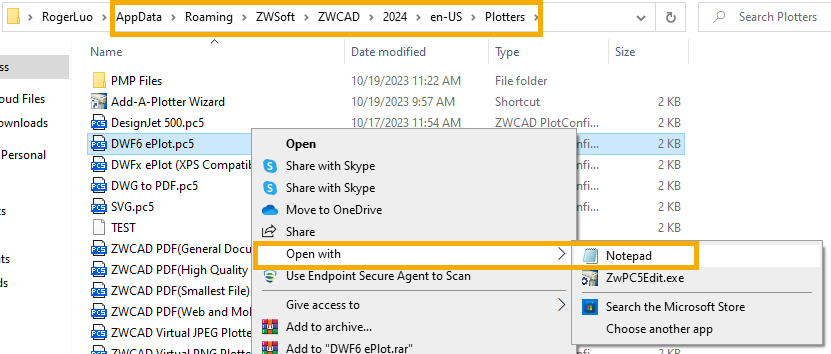

2. メモ帳で DWF6 ePlot.pc5 を開きます。

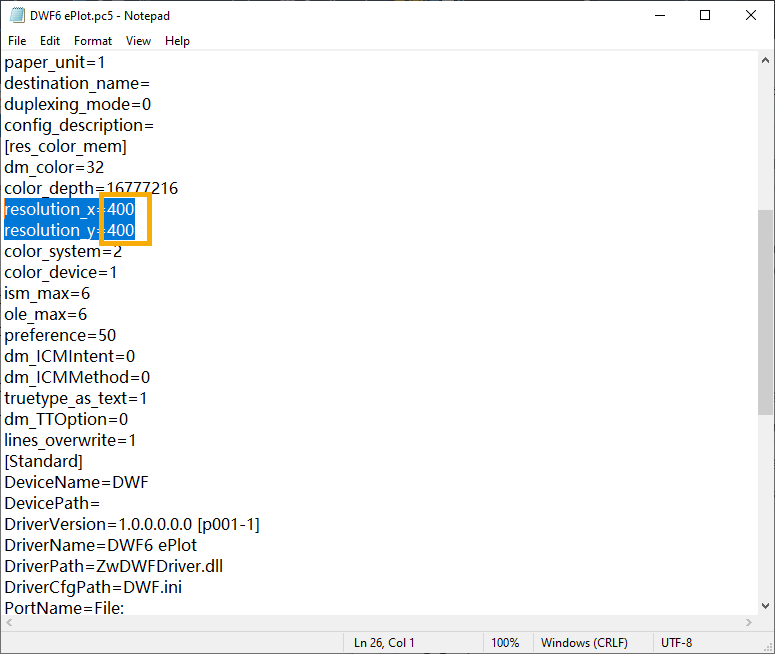

3. resolution_x=400 と resolution_y=400 を見つけて、数値を希望の解像度に変更します。たとえば、x=1400 と y=1400 に変更すると、解像度は 1400x1400 になります。数値が大きいほど、解像度が高くなり、エクスポートされるファイルサイズが大きくなります。

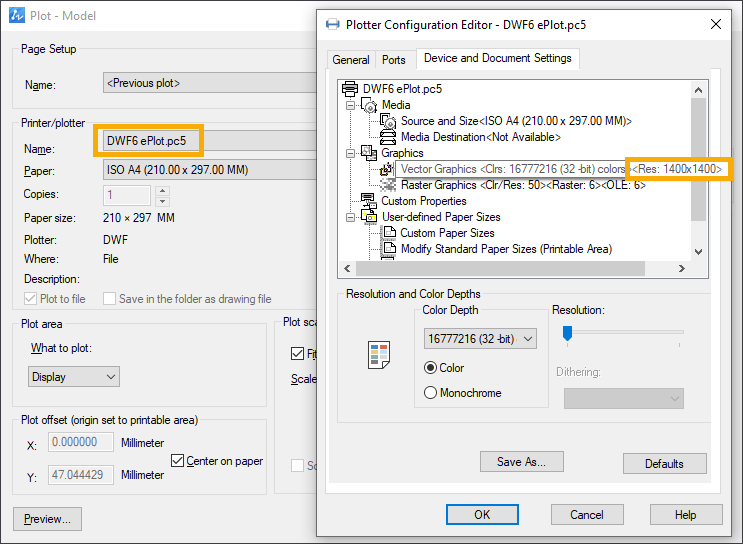

4. 解像度の数値を変更してファイルを保存した後、印刷を再度開いてDWF6 ePlot.pc5を選択すると、プロパティから解像度1400x1400がすでに有効であることがわかります。

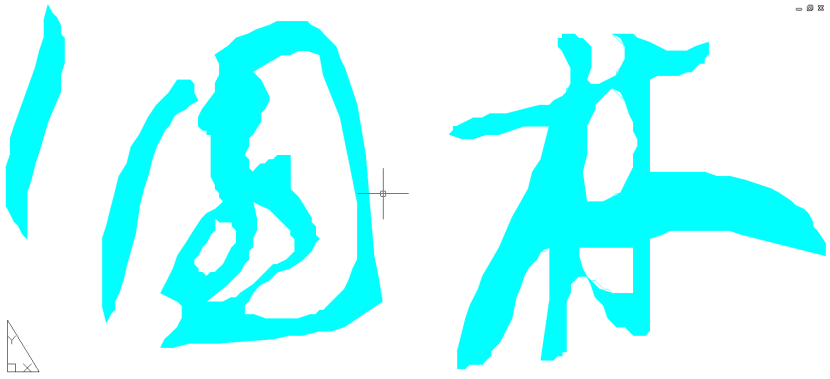

5. 図面を DWF として印刷します。解像度をリセットすると、新しい印刷パターンは以前のパターンよりも見栄えが良くなります。
