ZWCADで印刷すると図面がとても薄く見えるのはなぜですか?
問題:
図面をプリンターで印刷すると、用紙の線が非常に薄くなりました。なぜ、どのように解決するのですか?
原因:
印刷された図面では、線が比較的薄いことがわかりますが、これは次の理由が原因である可能性があります。
1. カラー出力を白黒プリンターに設定するか、モノクロ印刷スタイルを選択します
2. 印刷色が7番の黒に設定されていない
3. 印刷スタイルでフェード(濃淡度)が100に設定されていない
4. True colorが図面で使用されている
5. 印刷スタイル テーブルのグラフィックス線幅または出力線幅の設定が小さすぎる
6. ポリラインの線幅の設定がおかしい
7. 線が点線に設定されている
解決方法:

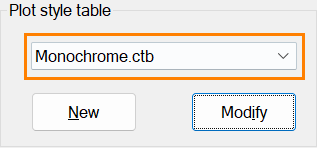

1. 白黒印刷スタイル(Monochrome.ctb)を選択します。

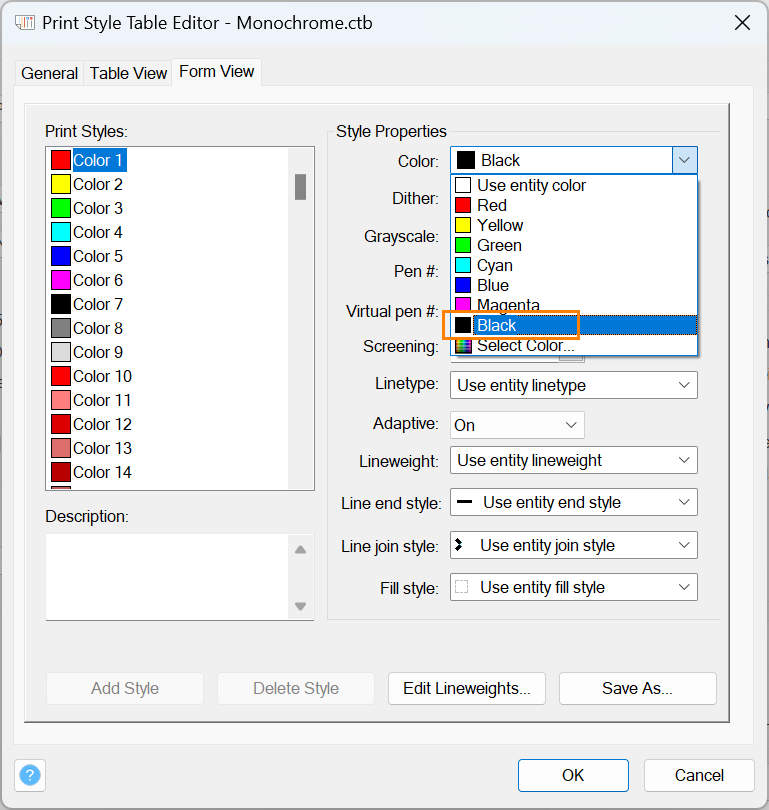

2. 印刷スタイルテーブルエディタで色が黒(No.7)になっているか確認してください。
3. 濃淡度が100かどうかを確認します。

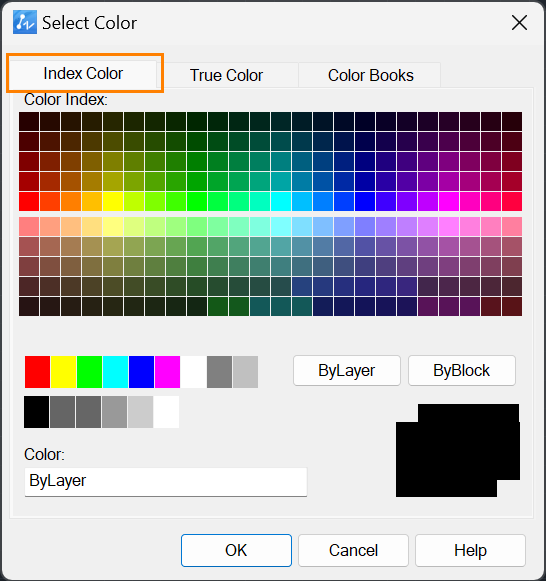

4. オブジェクトの色がインデックスカラーであるかどうかを確認し、トゥルーカラーを使用しないでください。
関連リンク：★★白黒印刷スタイル「モノクロ」を選択すると、出力図面がまだカラーのままなのはなぜですか?

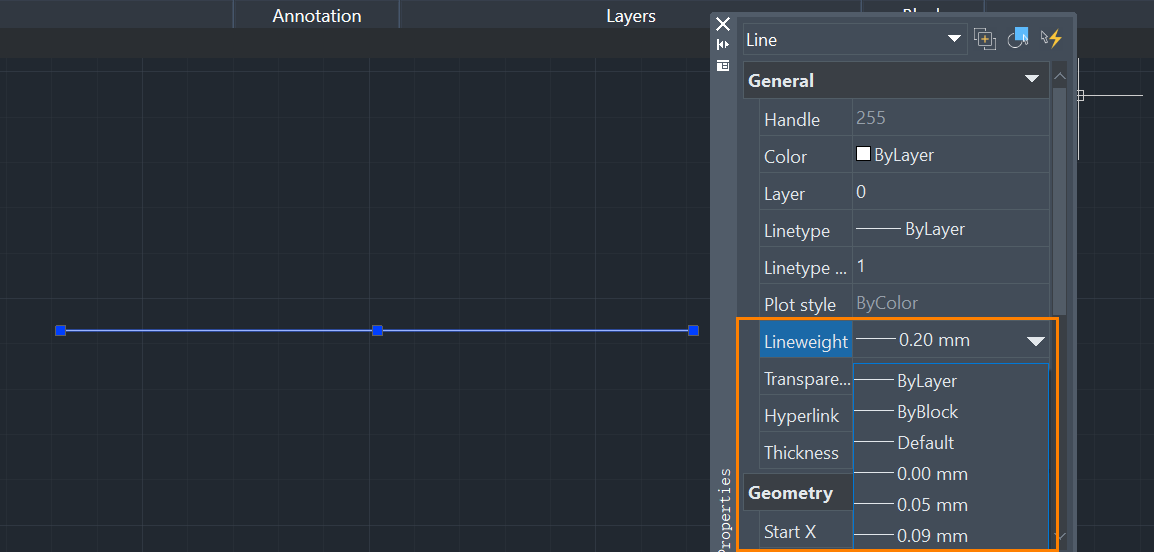

5. オブジェクトの線の太さを確認し、大きい数値に設定してみてください。
6. ポリラインが薄い場合は、ポリラインの幅が小さすぎないか確認し、大きく設定してみてください。
7. 線種が破線になっているかどうかを確認し、実線に修正してください。
