ZWCADで図面が不完全に表示される原因

問題：

いくつかの図面を開いたとき、図面の内容が完全に表示されていない原因をご紹介します。

図面が完全に表示されない場合、以下は可能な状況です。

１．テキストだけが完全に表示されない。

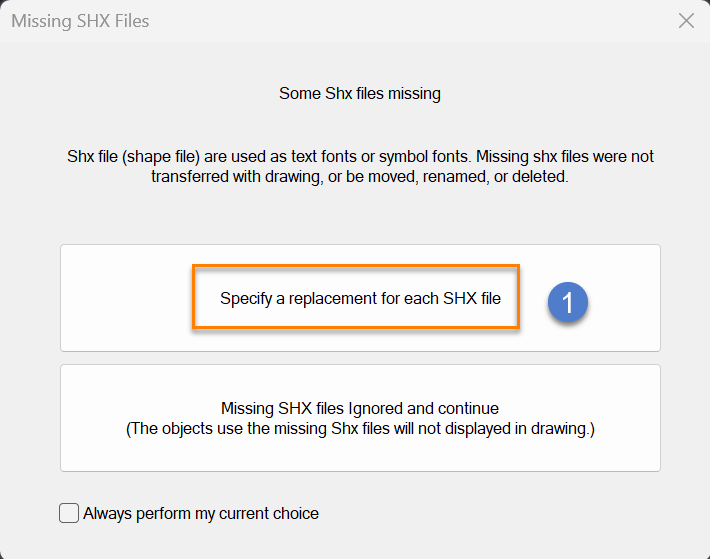

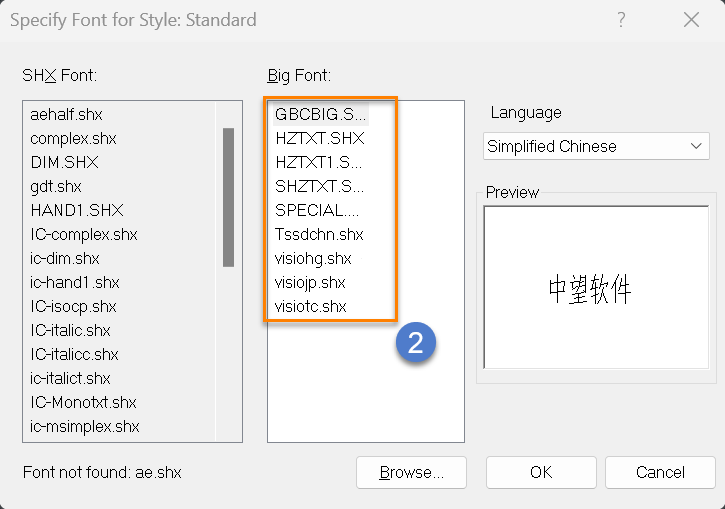

図面で使用されているフォントファイルが見つからないので、テキストが表示されない可能性があります。図面を開いたときに、フォントが見つからないことを示すメッセージが表示されたら、フォントの置換をしてください。

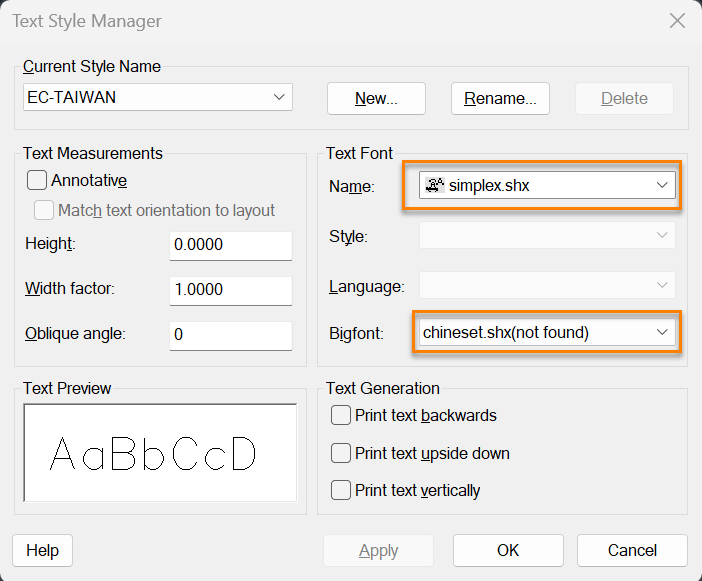

または、「文字スタイル管理」（STYLE）で見つからないフォントファイル名を確認し、フォントを追加することもできます。

２．レイヤーの非表示による図形の不完全表示。

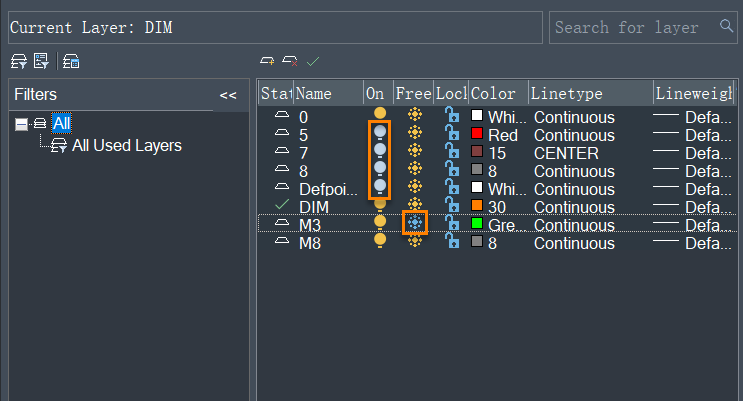

レイヤーの非表示やフリーズのため、図面内のコンテンツが完全に表示されていません。「画層プロパティ管理」(LAYER)を開き、すべてのレイヤーを表示してフリーズを解除し、図面が完全に表示されているか確認してください。

３．図面内にカスタムエンティティがあります。

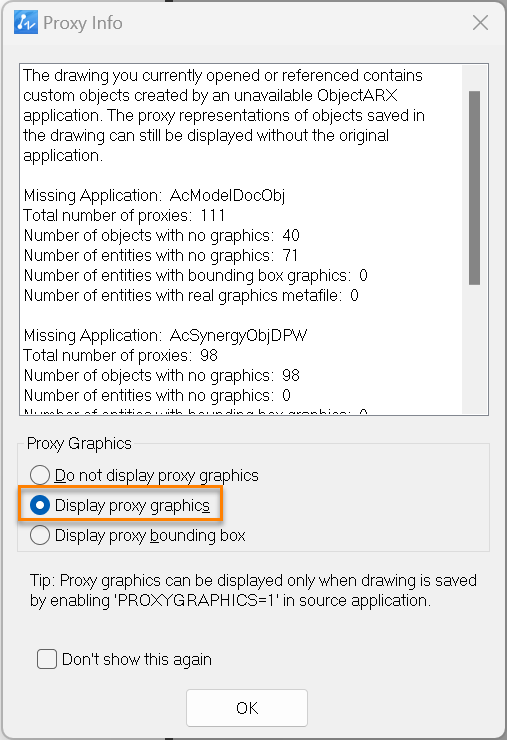

図面内にカスタムエンティティがある場合、開いたときに表示するかフレームとして表示するかのプロンプトが表示されます。カスタムエンティティが全部表示されるために、必ず「プロキシグラフィックス表示」を選択してください。

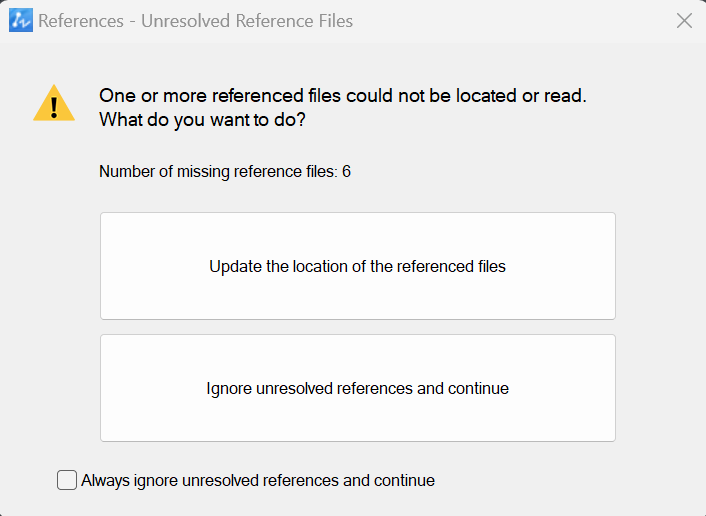

４．図面に関連する参照が見つかりません。

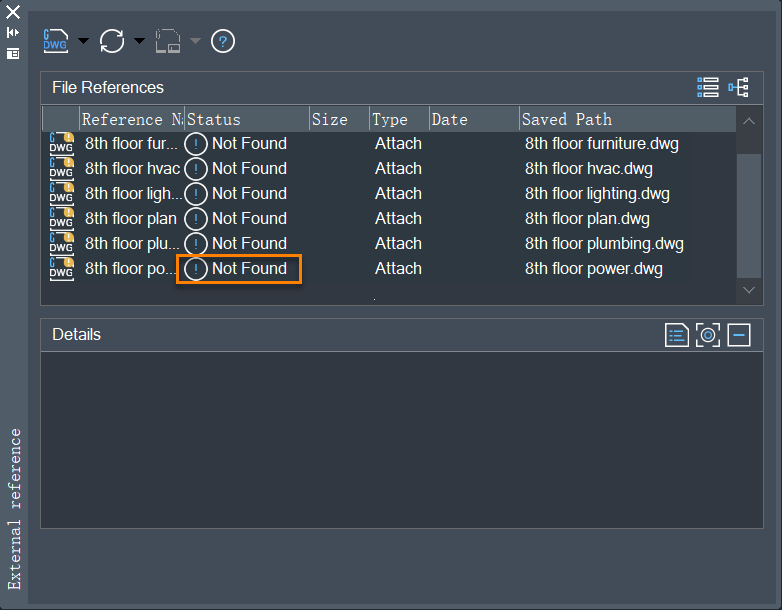

「ファイル参照」(XREF)を開き、見つからない外部参照があるかどうかを確認してください。もしあれば、参照される図面が正しく表示されるように、見つからない外部参照を現在の図面と同じフォルダにに置かなければなりません。
