ZWCADの新しい図面でグリッドをオフにする方法は?
問題:
デフォルトでは、ZWCADの新しい空のファイルにはグリッドが表示されます。
グリッドをオフにする場合は、ステータスバーの[グリッド]ボタン(ショートカット:F7)をクリックして非表示にすることができます。グリッドを非表示にすると、作図領域には表示されなくなります。
新しい図面を作成するときにグリッドを自動的にオフにする場合は、どうすればよいですか?
原因:

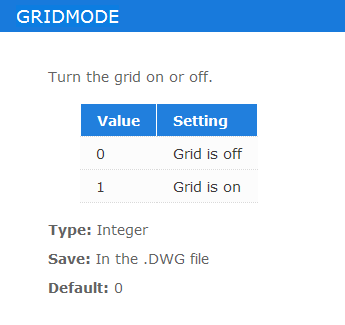

システム変数 GRIDMODE は、グリッドを表示するかどうかをコントロールし、図面ファイルに保存されます。新しい図面を作成するときにグリッドをオフにする必要がある場合は、新しい図面の作成に使用する DWT テンプレート ファイルを修正し、テンプレート ファイル内のグリッドの表示を無効にする必要があります。これにより、新しい図面にグリッドを表示しない効果が得られます。
解決方法:

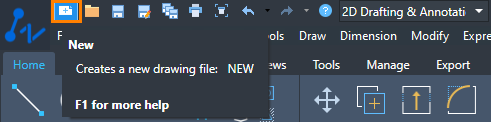

1. 新しい空白の図面を作成して開き、グリッドをオフにします。

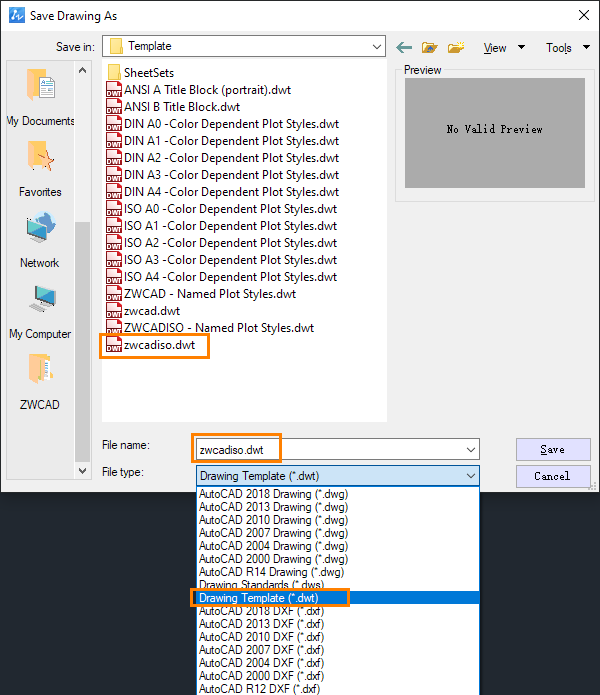

2. [名前を付けて保存]を選択し、ファイル タイプとして[.dwt]を選択し、ファイル名として名前を入力するか、元のファイル(zwcadiso.dwt など)を置き換えて、図面を新しいファイルとして保存します。
3. 新しいファイルを作成するときは、この新しいテンプレート ファイルを選択して、グリッドが表示されないようにします。
