オブジェクトスナップがZWCADで機能しないのはなぜですか
問題:
作図コマンドを実行するときに、[オブジェクトスナップ]をオンにしているときにZWCADがオブジェクトをキャプチャしないのはなぜですか?
原因:

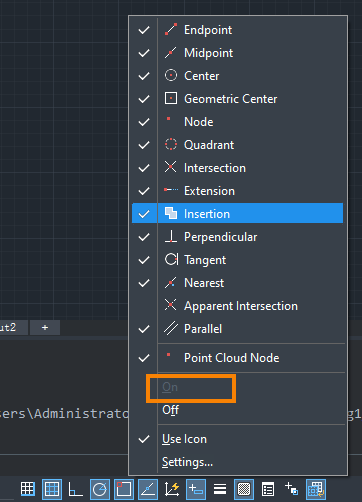

[オブジェクトスナップ] オンになっていること、および関連するスナップモードが選択されているか確認してください。

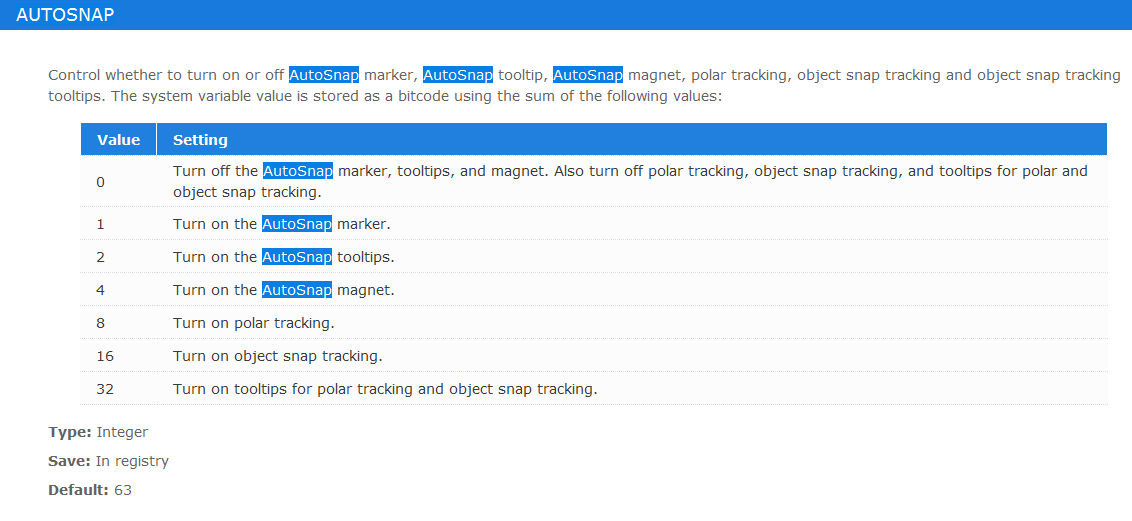

上記にチェックが入っている場合、オブジェクトのスナップマーカーと磁着がオフになってるため、ZWCADがすでにオブジェクトをキャプチャしている場合でもユーザーがそれを感じることができないことが原因として考えられます。
解決方法:
オブジェクトスナップマーカーと磁着をオンにします。

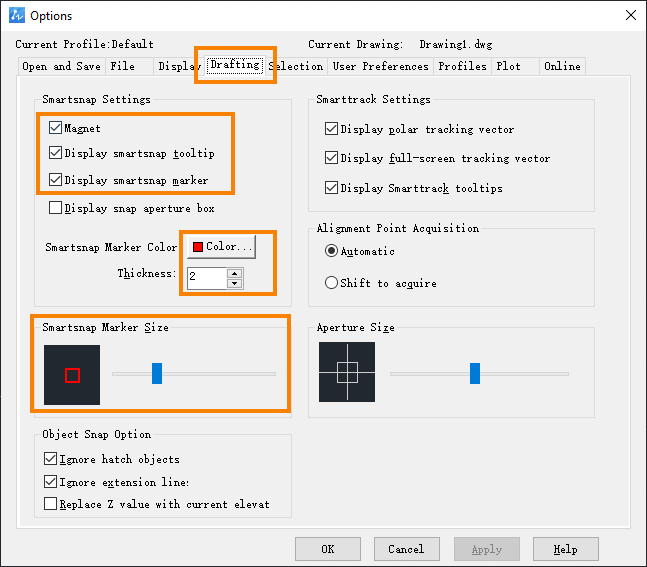

OPTIONSコマンドを実行して[オプション]ダイアログを開き、[作図補助]タブに移動して、[自動磁着]と[AutoSnap ツールチップを表示]と[Smartsnap マーカーを表示]にチェックマークを付けます。
このダイアログでは、スナップマーカーの色、太さ、サイズ、ターゲットボックスサイズを調整することもできます。
