ZWCADが特定のDWGファイルを開くことができず、「無効な図面ファイル」が表示されるのはなぜですか
問題:
ZWCADにて特定のDWGファイルを開くことができません。「無効な図面ファイル」というメッセージが表示されます。
原因:
1.DWGファイルは、ZWCADまたはAutoCADの上位バージョンで保存されました。
2.ファイルが壊れています。
3.ファイルは暗号化されています。
解決方法:
ファイルがCADソフトウェアの上位バージョンで保存された場合:
ユーザーは、対応する上位バージョンのZWCADを使用してファイルを開くか、[DWGコンバーター]ツールを使用してファイルを下位バージョンのDWGに変換する必要があります。

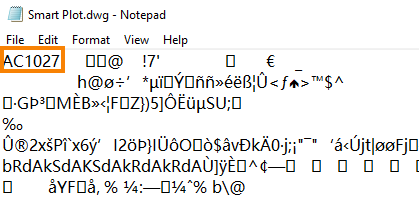

1. [メモ帳]でDWGファイルを開き、バージョン番号の最初テキストを確認します。
AutoCAD R14 Version code:AC1014
AutoCAD 2000 Version code:AC1015
AutoCAD 2004 Version code:AC1018
AutoCAD 2007 Version code:AC1021
AutoCAD 2010 Version code:AC1024
AutoCAD 2013 Version code:AC1027
AutoCAD 2018 Version code:AC1032

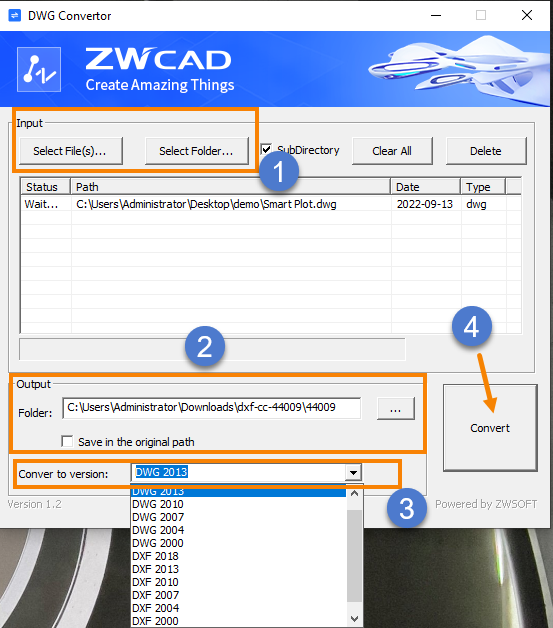

2. [DWGコンバーター]ツールを使用して、ファイルを適切なバージョンに変換します。
[DWGコンバーター]はZWSOFTが提供する無料のアプリケーションで、ユーザーはDWG / DXFファイルを上位バージョンから下位バージョンに、またはその逆にバッチ変換できます。
- ファイルが破損している場合:
1.ZWCADでRECOVERコマンドを実行し、開く必要のあるファイルを選択します。
2.手順に従ってファイルを回復します。それでもZWCADに「無効な図面ファイル」というメッセージが表示される場合は、ファイルが修復できないほど破損していることを意味します。
- ファイルが暗号化されている場合:
図面提供者に連絡して、ファイルを復号化してください。
