一部の図面のプロパティパネルで線の角度が間違っているのはなぜですか
問題:
一部の図面では、[プロパティ]パネルで水平線の角度を確認すると、[角度]に誤った値が表示されます。なぜでしょうか。
原因:
これは、図面ファイル内に保存される作図単位の方向コントロール設定によるものです。
解決方法:

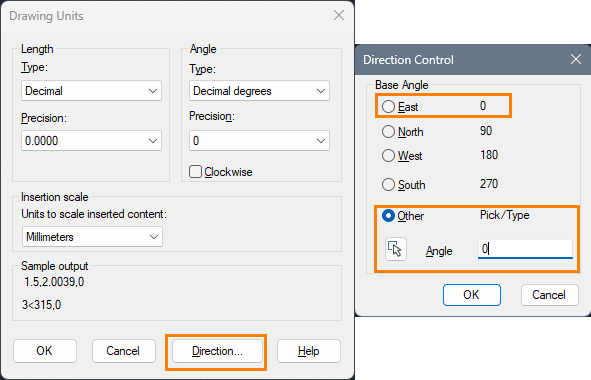

これを修正するには、メニューから 「形式」→「単位管理」をクリックし、「図面単位」ダイアログにアクセスして「角度の方向」ボタンをクリックし、参照角度を東 0 にリセットして、標準図面に位置合わせします。
