ハッチングの線分がプロパティで設定された線種として表示されない理由
問題:

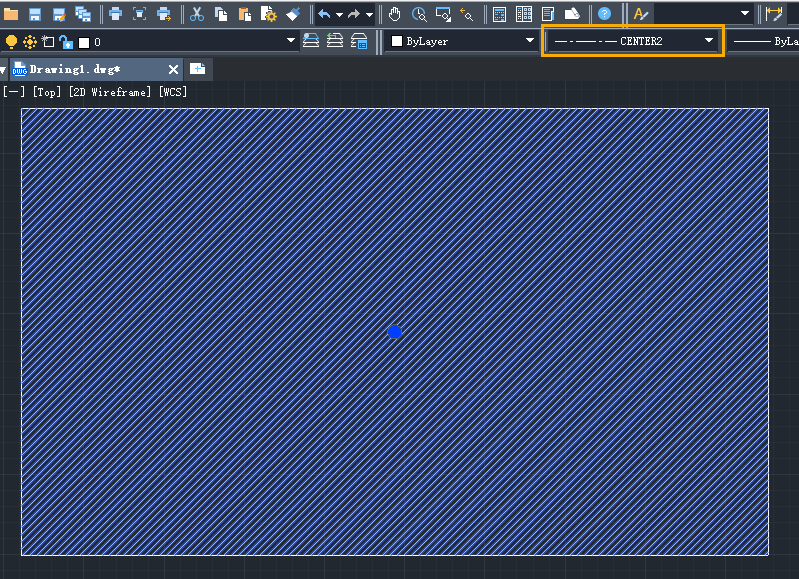

ハッチング パターンには、現在割り当てられている線種は表示されず、代わりに連続した直線が表示されます。
原因:

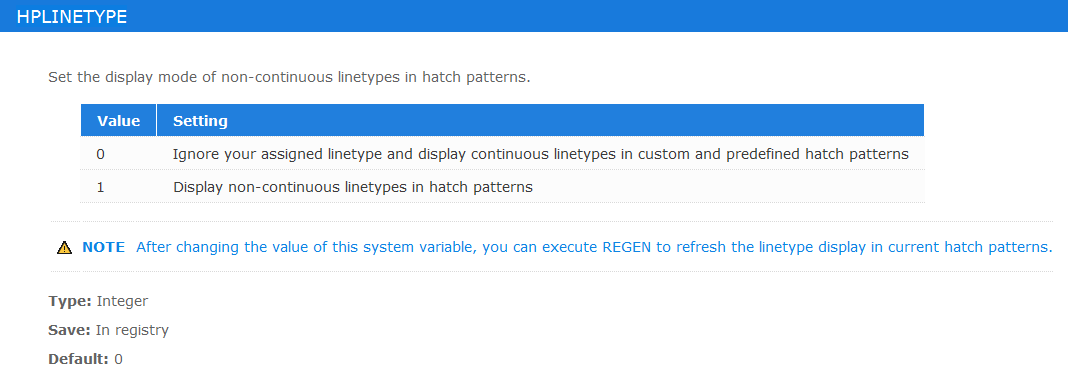

システム変数 HPLINETYPE は、ハッチングの非連続線種の表示モードを設定します。
解決方法:
1. ショートカットコマンドHPLINETYPEを入力し、
2. HPLINETYPE の値を 1 に変更します。

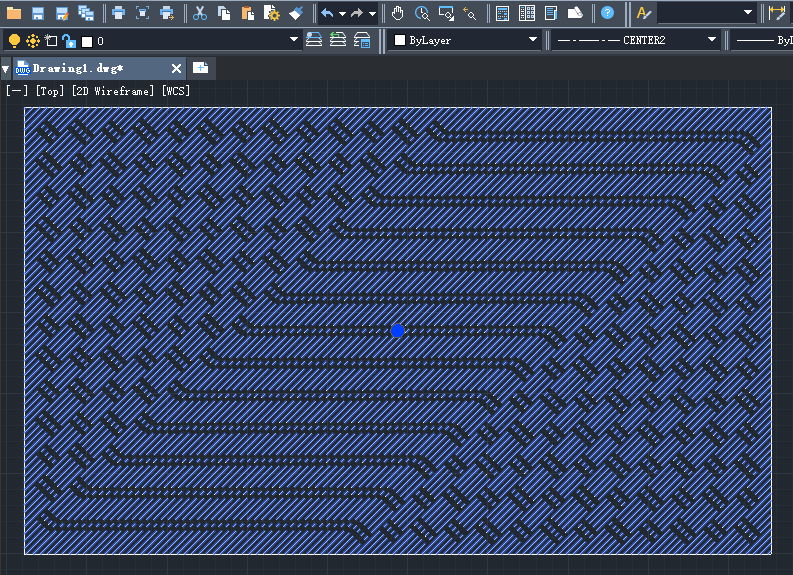

3. REGEN[再作図]コマンドを入力して、図面を再作図します。
