ZWCADファイルを比較する場合、注意に関係のない違いを非表示にするにはどうすればよいですか?
問題:
ファイル比較機能を使用すると、2 つの図面間の相違点がすべて表示されます。しかし、関連性がない相違点は、特定の相違点に注目するために非表示としたいです。

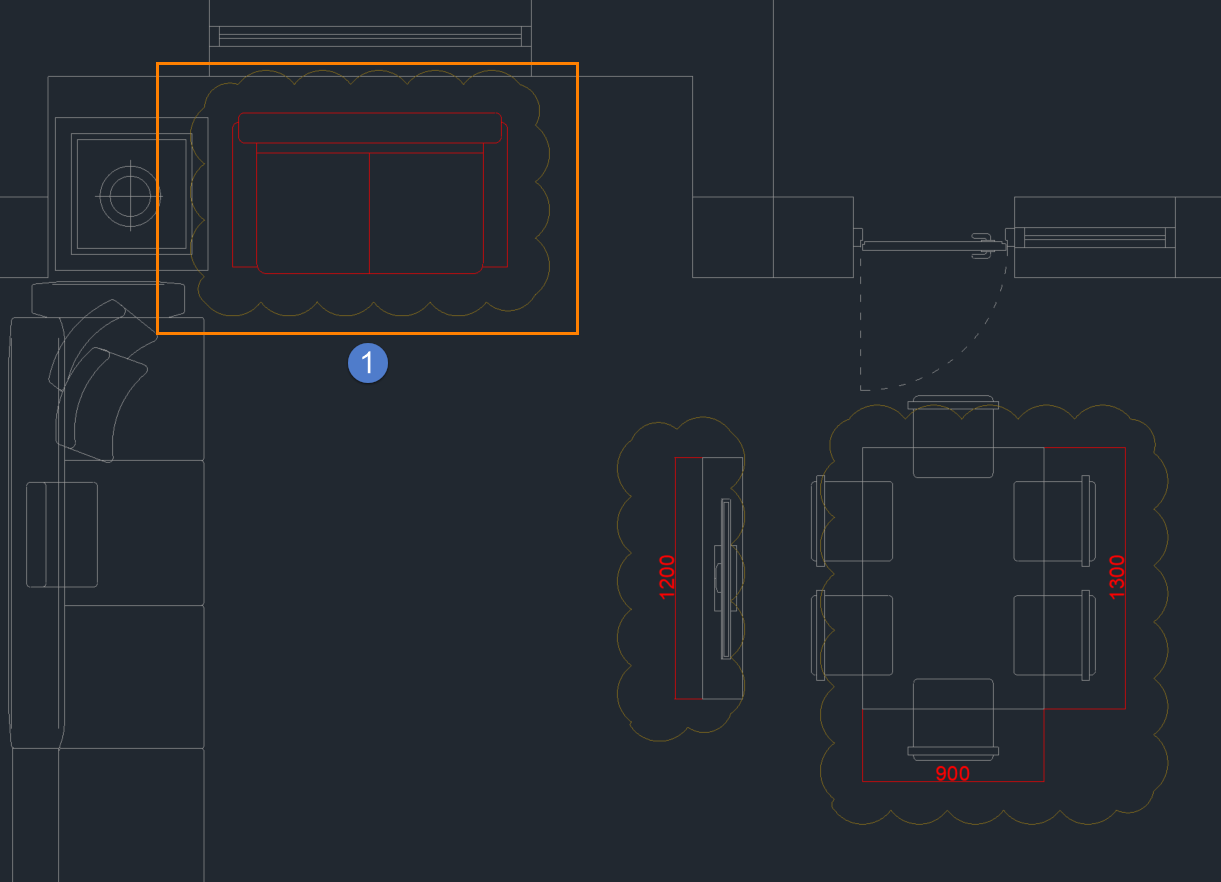

たとえば、下の図では、2 つの寸法表記の違いには注目する必要がありますが、位置 1 の相違を表示する必要はありません。
解決方法:
1. メニューから [ET拡張ツール] → ツール → ファイル比較(FCMPコマンド)をクリックし、比較する図面を選択します。
2. [ファイル比較]コンテキスト タブの[違いを非表示]オプションをクリックし、必要のない相違点を選択します。

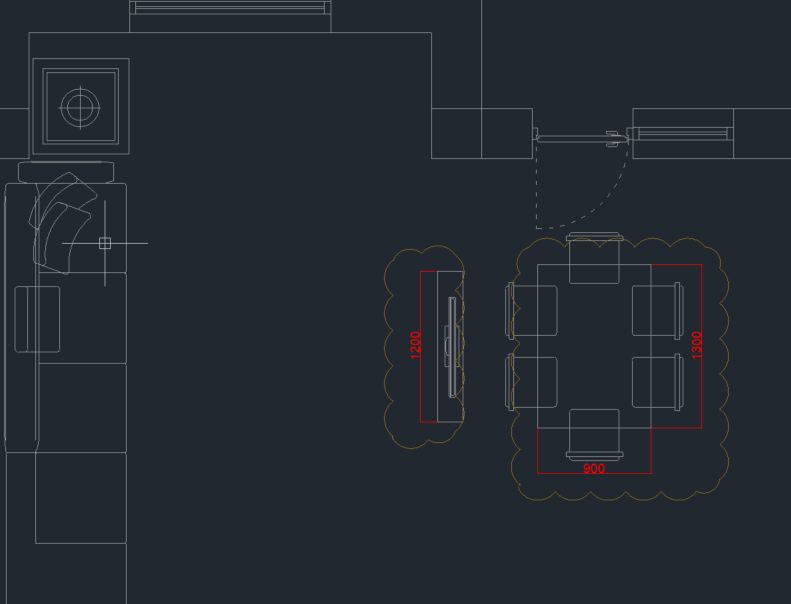

3. スペースバーまたはEnterキーを押して確認すると、表示したくない相違が閉じられ、コマンドバーに1つのオブジェクトが非表示になったことが示されます。この時点では、必要な寸法注記に関連する差分点のみが図面に表示されます。

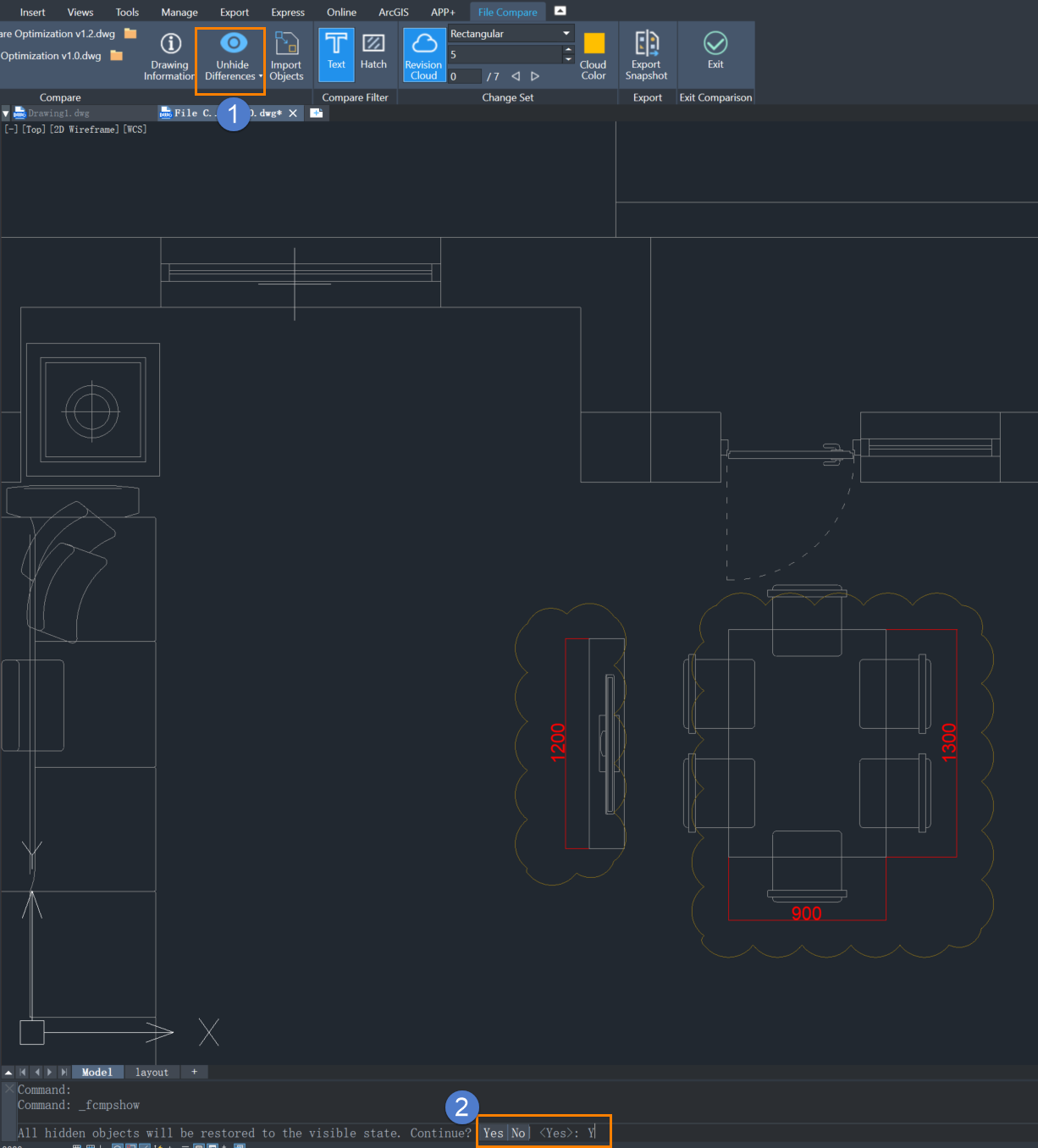

4. 非表示の相違点を再表示する必要がある場合は、[違いを再表示]ボタンをクリックして[はい]を選択すると、すべての非表示の相違点を再表示できます。
