ZWCADファイルの比較が失敗するのはなぜですか?
問題:

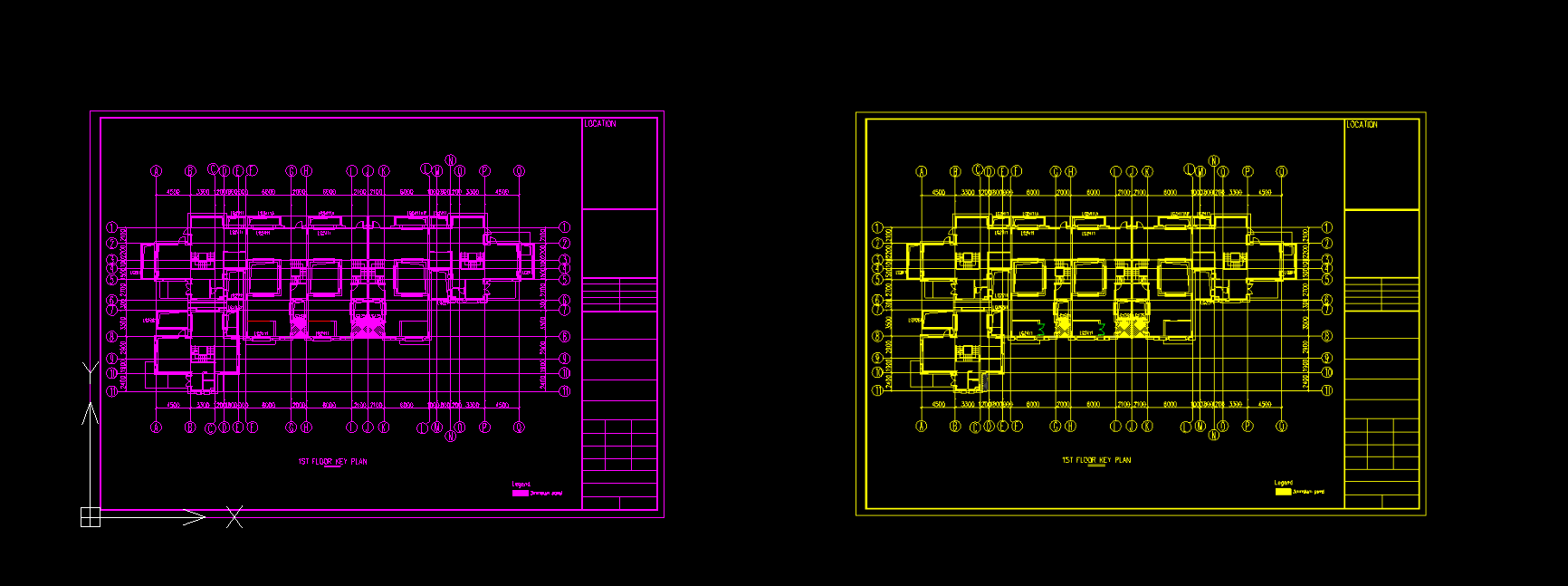

下の図のように、2つの図面はほぼ同じですが、ファイル比較の結果は、すべて異なっていることを示しています。なぜでしょうか。
原因:
これは、比較した 2 つの図面のワールド座標系の位置が一致しないことが原因である可能性があります。
解決方法:
1. コマンドバーに UCS と入力し、コマンド分岐でワールド(W)を選択して、2 つのイメージの座標系をワールド座標系に復元します。

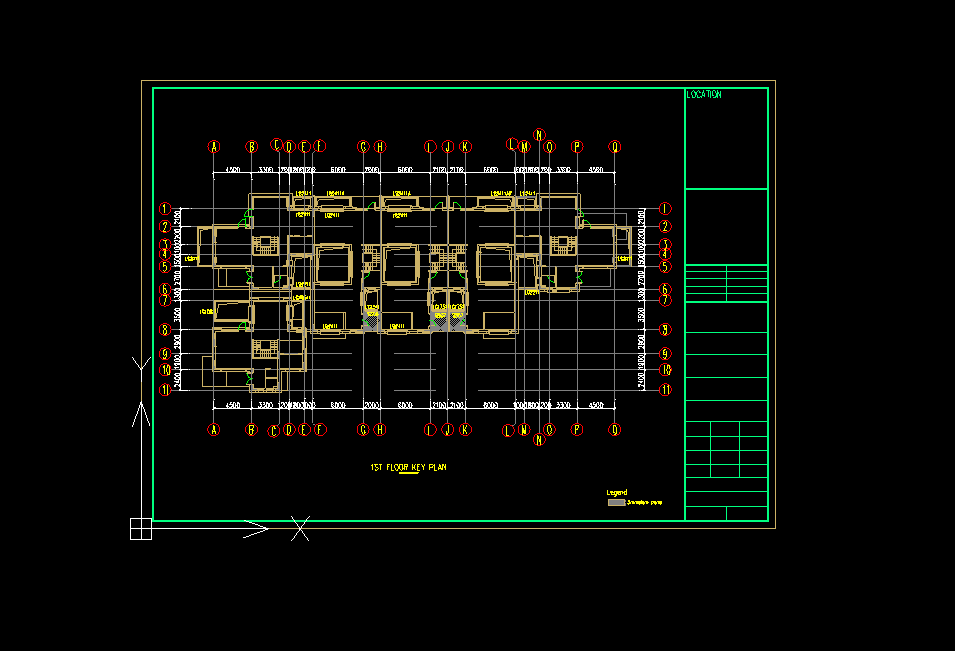

2 つの画像を別々に移動して、座標を一致させます。下図のように、フレームの左下隅が座標原点に揃えられています。

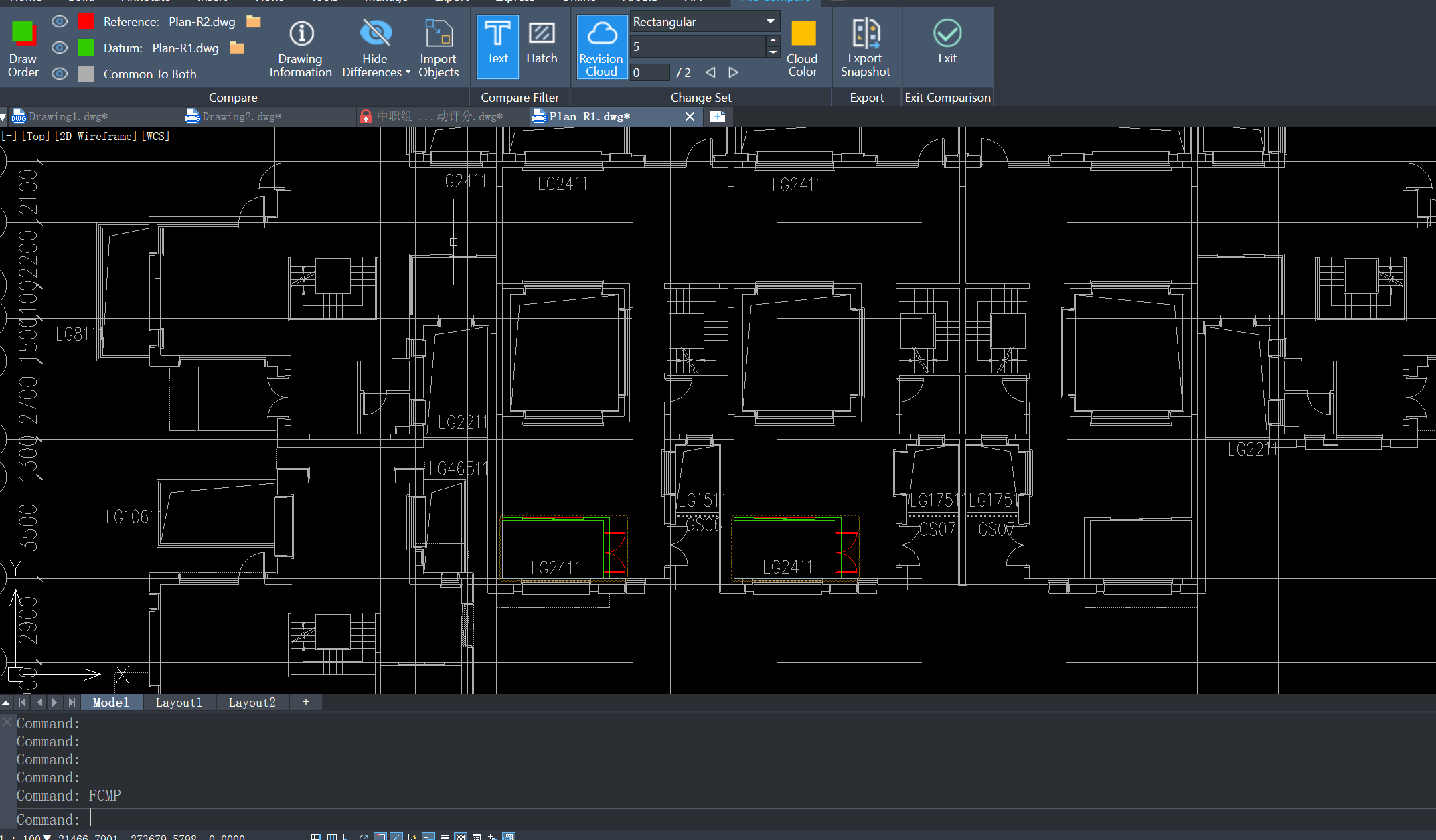

3. ファイル比較(FCMPコマンド)を実行すると、通常どおり比較でき、下図のような効果が得られます。
