ZWCADのリージョン機能の使用方法
問題:
CAD でのリージョン(REGION)とは、閉じた形状またはリングで構成される 2 次元の領域です。
有効なオブジェクトには、ポリライン、線分、曲線(円弧、円、楕円弧、楕円、スプラインを含む)が含まれます。
REGIONコマンドの主な機能は、閉じた範囲をリージョンに変換することです。
解決方法:

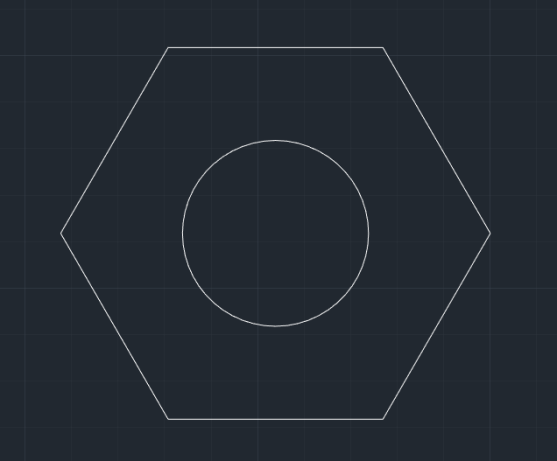

以REGIONコマンドを使用して、2D図面オブジェクトを領域に変換し、それを3Dナットに引き伸ばす方法を紹介します。

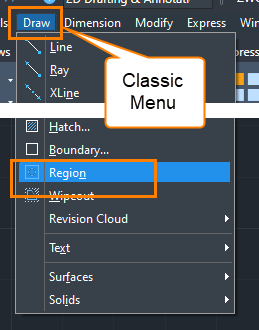

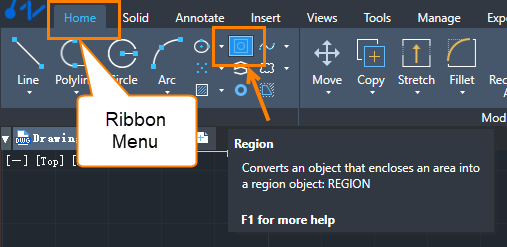

1. REGION[リージョン]コマンドを実行するか、リボンまたはクラシック メニューから[リージョン]を選択します。

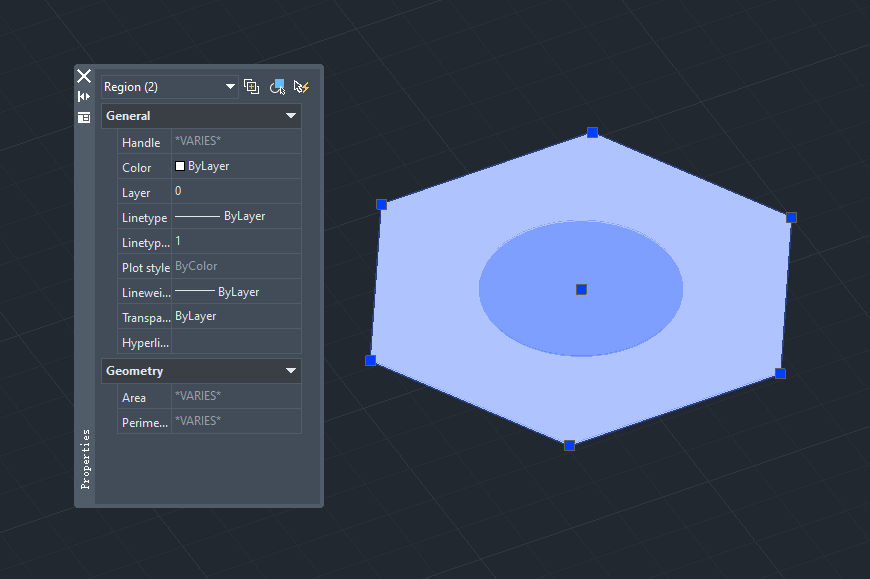

ターゲットの図面オブジェクトを選択します。ZWCADは、それぞれ円領域と多角形領域を生成します。

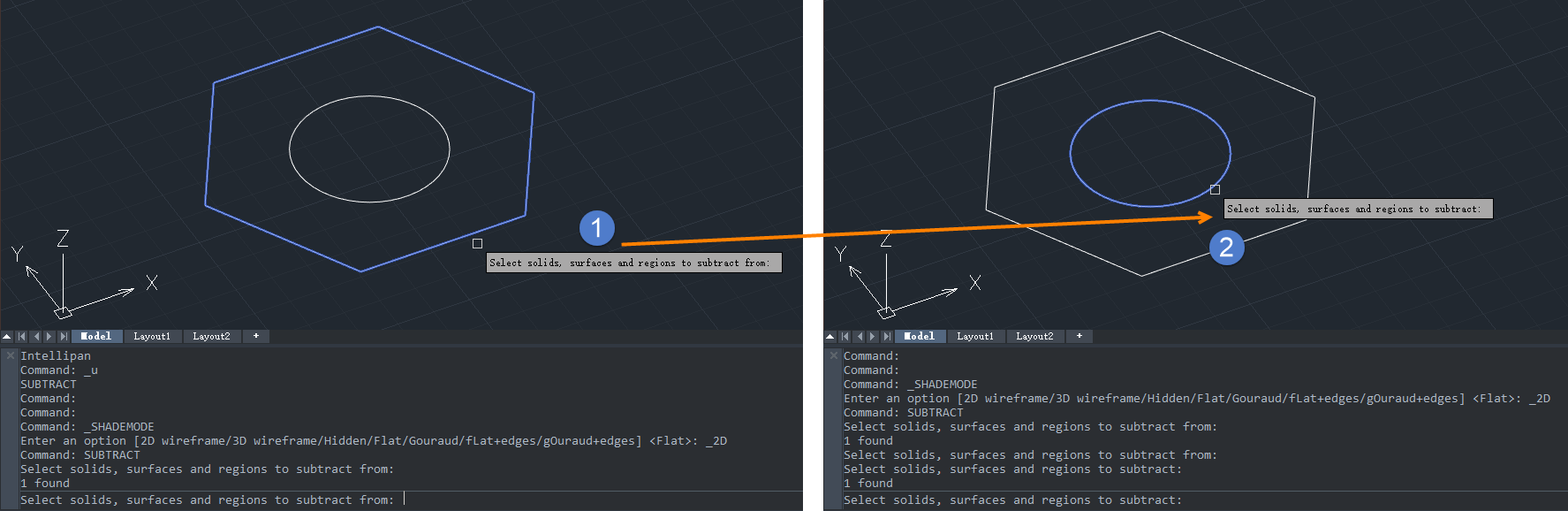

2. 差(SUBTRACT)コマンドを実行し、減算する形状として多角形領域を選択し、減算する円領域を選択します。

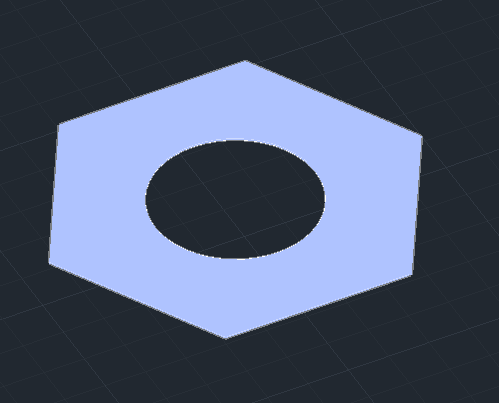

手順が完了すると、ナット型のリージョンが得られます。
注: 2 つの領域は、同じ平面上に配置する必要があります。

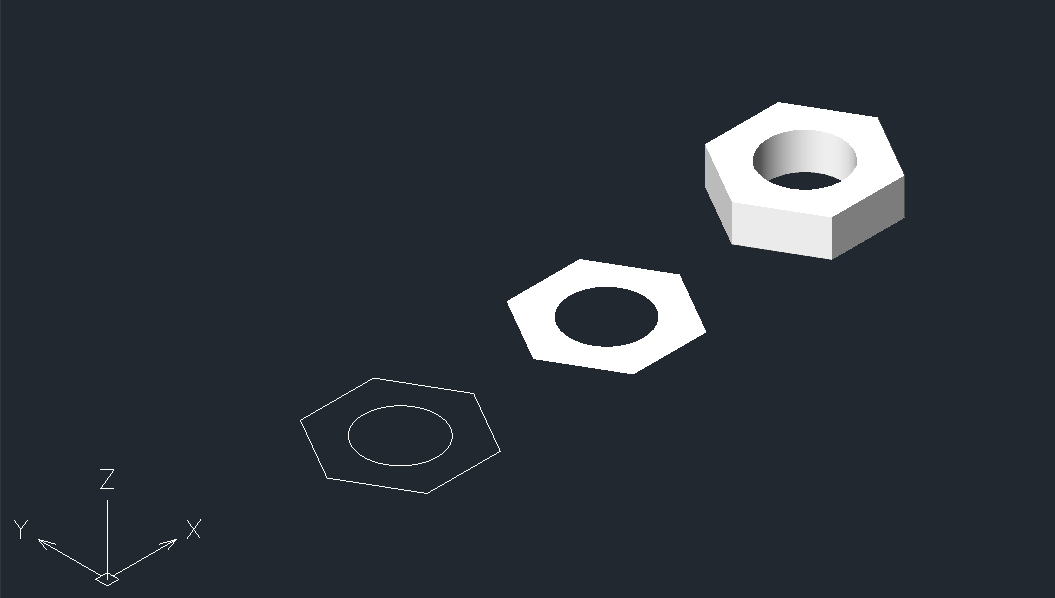

3. 押出(EXTRUDE)コマンドを実行し、ナット形状のリージョンを選択して、3Dソリッドに引き伸ばします。
これで、ナットの3Dモデルを作成できます。
注: ZWCAD では、境界線が閉じていないか、境界が交差している場合、リージョンを生成できません。
