ZWCADのクイック電卓機能を使用してオブジェクトを描画する方法
問題:
クイック電卓機能を使用してオブジェクトを描画するにはどうすればよいですか?たとえば、「3.14」よりも15%長い線オブジェクトを描画する方法は?
解決方法:
1. QUICKCALC[クイック電卓]コマンドを実行して、[クイック電卓]パレットを取り出します。

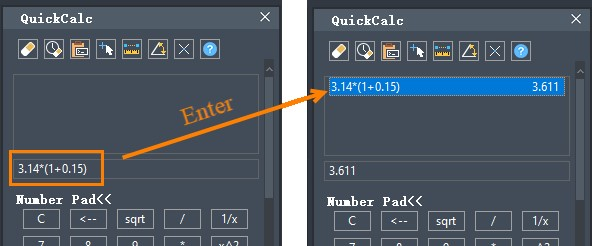

2. [クイック電卓]パネルの入力ボックスに 3.14*(1+0.15) と入力し、[Enter]を押して計算結果を取得します。
3. LINE[線分]コマンドを実行し、最初の点を指定すると、「次の点を指定して、次の手順に進みます」というプロンプトが表示されたら、次の手順に進みます。

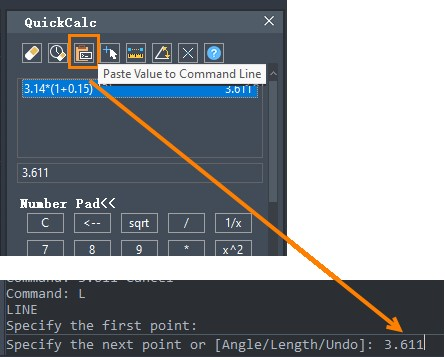

4. [クイック電卓]パレットで、[コマンドラインに値をコピー]ボタンをクリックすると、計算結果がコマンドラインに表示されます。
5. カーソルを移動して線の方向を定義し、[Enter]を押して作図を終了します。
注: [値をコマンド ラインに値をコピー]ボタンをクリックする前に、必ず製図コマンドを実行して、コマンドを有効にしてください。
