ZWCADにXLINEが表示されない理由
問題:
XLINE[XLINE]コマンドを実行して無限長の作図線を作成しましたが、その線分がモデル空間に表示されないのはなぜですか?
原因:
図面をズームアウトしすぎると、XLINE[構築線]コマンドで無限長の作業補助線を作成しても、作線は表示されません。XLINE を作成する前に、ズーム ビューを調整する必要があります。

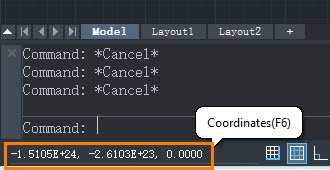

下の図に示すように、ステータスバーの左下隅にある座標値を確認できますが、これは非常に大きな座標であり、指数表示で示されています。
解決方法:
マウスの中央ボタンをダブルクリックしてズーム表示を調整するか、ZOOM[ズーム]コマンドを入力してからEと入力して、適切なビューにズームします
