ZWCADで複数のハッチングパターンテクスチャを整列させる方法

問題:

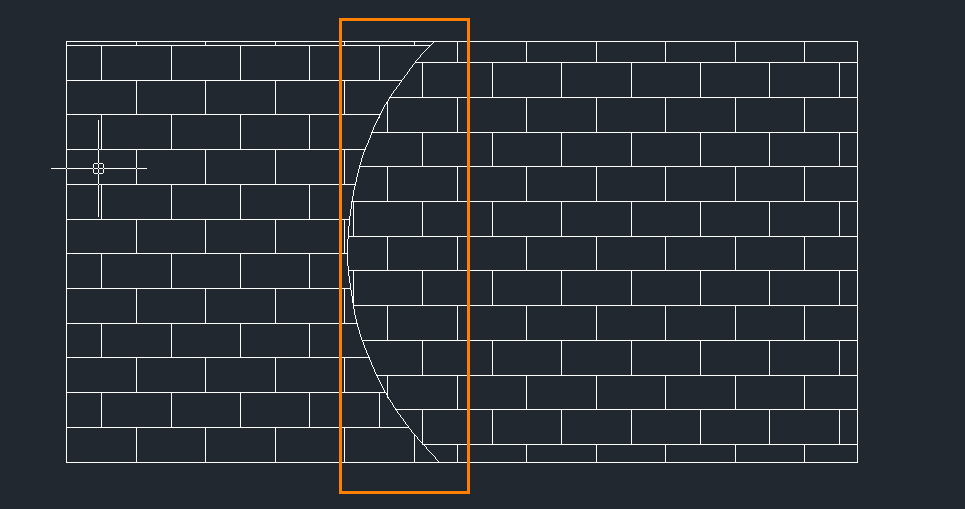

下図に示すように、隣接する 2 つのハッチングパターンを境界上で完全に接続することができません。それらを揃える方法は?

ハッチングの際、パターンハッチングの原点の選択に一貫性がないため、境界線を一致させることができません。[両方のハッチングで現在の原点を使用]オプションを使用するか、2 つのハッチングパターン[指定された原点が一貫している必要があります]を使用します。

方法 1:

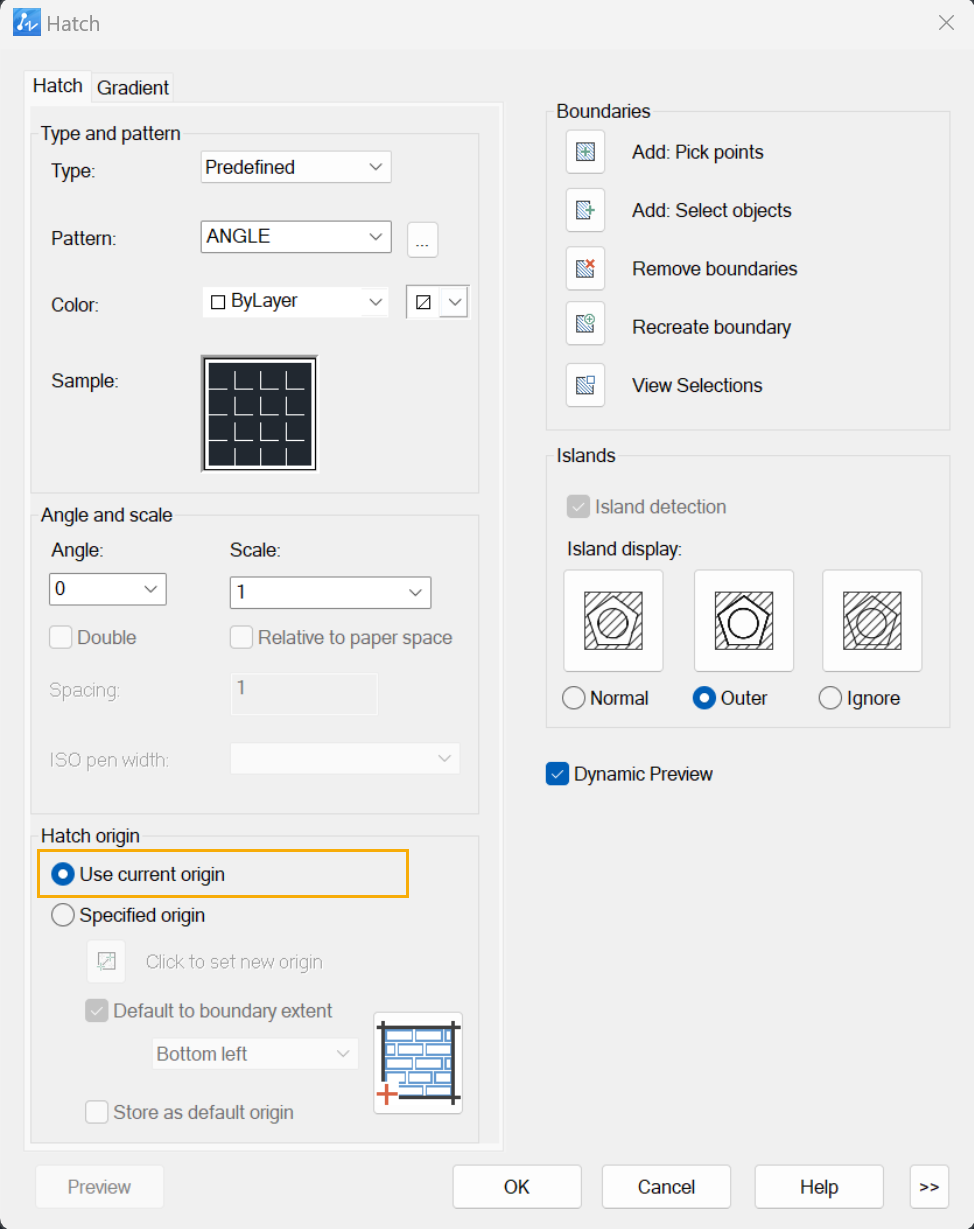

ハッチングパターンをダブルクリックしてハッチングダイアログボックスを開き、[ハッチング原点]で[現在の原点を使用]を選択します。

方法 2:

1. ハッチングパターンをダブルクリックしてハッチングダイアログボックスを開き、[ハッチング原点]で[新しい原点を設定]を選択します。

2. [クリックして新しい原点を設定]をクリックし、図面上の特定の点を選択して、[OK]をクリックします。

3. 他のハッチングについても同じ操作を行います

注意：

既存のハッチングでは、MA を使用して形式を一致させ、ソースハッチングの原点を設定してから、MA コマンドを実行することもできます。宛先オブジェクトを選択するときは、最初にクリックして選択し、2回目にクリックして原点を一致させてください。

両方を2回クリックするときは、マウスがハッチングオブジェクト上にある必要があることに注意してください。
