ZWCADで描画パターンのアウトラインを導き出す方法
問題:

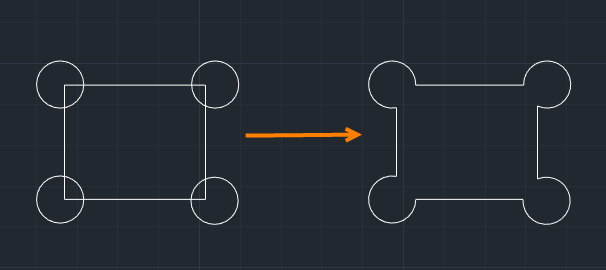

以下に示すように、図面の輪郭の輪郭を導き出すにはどうすればよいですか?
解決方法:

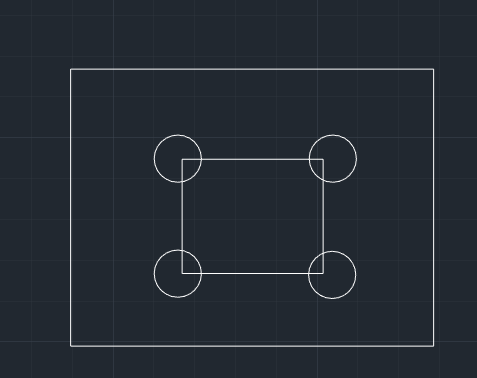

1. 下図のように、RECTANGULAR[矩形]コマンドを使用して、図面パターン全体をカバーできる矩形を描画します。
2.

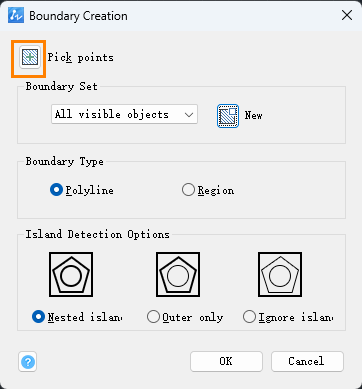

3. BOUNDARYコマンドを実行して[境界作成]ダイアログ ボックスを開き、[点を指定]ボタンをクリックします。
4.

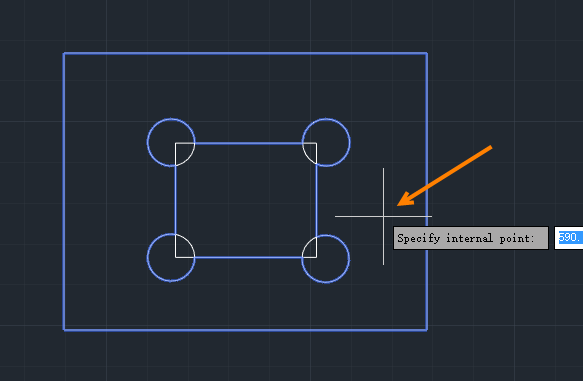

5. ポインタで示されているように、大きな長方形と元の描画パターンの間の点をクリックすると、ZWCADは閉じた領域の線を生成します。
6. 描画パターンをクリックすると、元の描画パターンの輪郭を作成できます。
