ZWCADで点を選択してスプライン曲線を描画すると、予期しない結果になるのはなぜですか
原因:

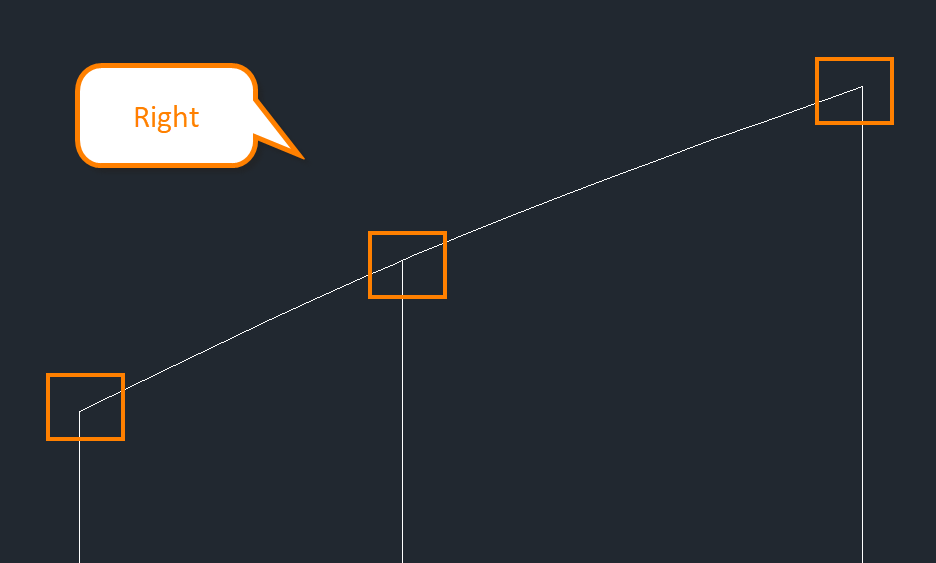

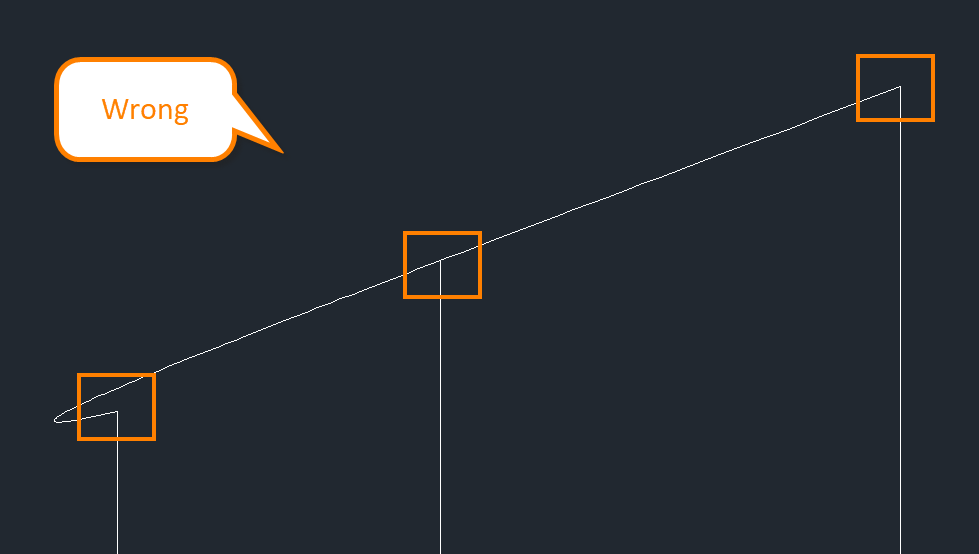

線分の端点をキャプチャしてスプライン曲線を描画すると、結果が予想と異なるのはなぜですか?
原因:
キャプチャされたポイントは同じ平面上にはなく、Z軸の座標を持っています。
解決方法:
メニューから「ET 拡張 ツール」→ 「ツール」 → 「Z軸を0にする」 (ZVALTO0コマンド)をクリックし、スプライン曲線の描画に必要なグラフィカルオブジェクトを選択し、Enterを押してZ座標を0に設定します。その後、スプライン曲線の描画を行います。
