ZWCADで基準線と平行になるようにオブジェクトを回転させる方法
問題:

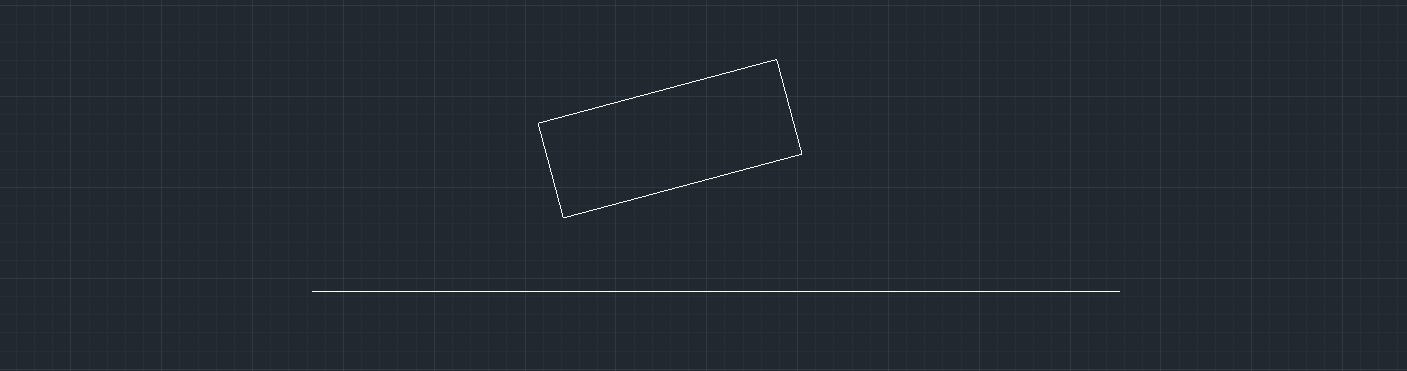

下の図に示すように、この長方形を基準線と平行になるように回転させるにはどうすればよいですか?
解決方法:
コマンドROTATEを実行し、以下の手順に従います。

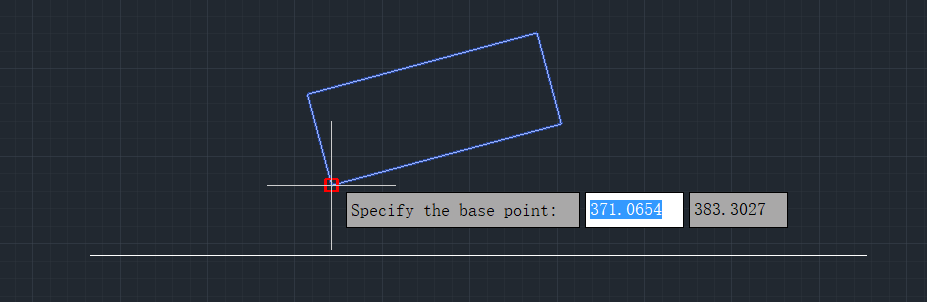

1. オブジェクトを選択し、基点を指定します。
2. R を入力して分岐コマンドを実行します。
3.
4. Pを入力して分岐コマンドを実行します。

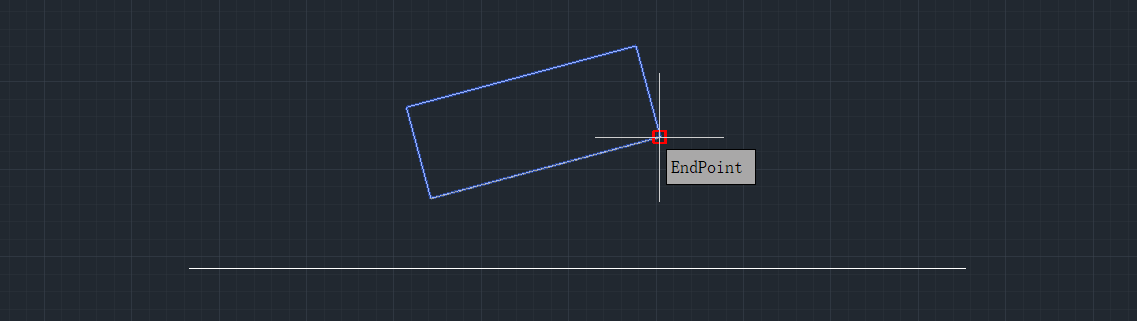

5. 参照線の 1 点目と 2 点目を指定します。
コマンドの実行プロセスは次のとおりです。
コマンド:RO
回転
オブジェクトを選択: 認識された数1
オブジェクトを選択: 基点を指定: 回転角度を指定 または [コピー(C)/参照(R)] <15>: r
参照する角度を指定<0> 角度を取得するには、2番目の点を指定してください。
新しい角度を指定 または [点を指定(P)] <0>: p
最初の点を指定してください:角度を取得するには、2番目の点を指定してください。
